Используйте резистор для светодиода, чтобы избежать его перегорания и обеспечить стабильную работу. Правильный подбор сопротивления помогает контролировать ток, проходящий через светодиод, что напрямую влияет на яркость и долговечность компонента.
Значение сопротивления зависит от питания и характеристик светодиода. Чем больше напряжение питания, тем ниже сопротивление выбирают, чтобы не ограничивать ток слишком сильно. При этом важно учитывать максимально допустимый ток светодиода и его рабочее напряжение.
Чтобы правильно выбрать резистор, рассчитывайте его сопротивление по формуле: R = (V_source — V_LED) / I_LED. Где V_source – напряжение питания, V_LED – напряжение светодиода, а I_LED – требуемый ток, обычно 20 мА для ярких диодов.
Роль и принцип работы резистора в схеме со светодиодом
Резистор ограничивает ток, проходящий через светодиод, предотвращая его перегрев и выход из строя. Выбор сопротивления зависит от напряжения питания и желаемого яркости светодиода. Чем выше сопротивление, тем меньше ток и, следовательно, меньшая яркость, а также более низкий нагрев резистора и диода. Для определения нужного сопротивления используйте формулу: R = (V источник — V светодиода) / I светодиода.
Стандартные значения сопротивлений обычно используются для получения умеренной яркости, например, 220 Ом или 330 Ом при питании 5 В. Например, если напряжение питания равно 5 В, а падение напряжения на светодиоде – около 2 В, и требуется ток около 20 мА, расчет даст сопротивление примерно 150 Ом. Однако стоит выбрать ближайшее стандартное значение, чтобы обеспечить безопасную работу компонента.
Резистор играет защитную роль, стабилизируя ток и снижая риск повреждения светодиода. Он также помогает контролировать яркость и расход энергии. В схеме без резистора ток может резко возрасти, что быстро приведет к разрушению светодиода.
Использование слишком низкого сопротивления включает чрезмерный ток, что вызывает быстрый перегрев и повреждение диода. А слишком большое сопротивление уменьшит яркость, что может не соответствовать требованиям проекта. Поэтому правильный подбор сопротивления – залог долговечности и надежности светодиодной схемы.
Почему необходим резистор для светодиода
Резистор ограничивает ток, проходящий через светодиод, предотвращая его повреждение. Без сопротивления диод может получать слишком высокий ток, что приводит к сильному нагреву и быстрому выходу из строя.
Значение сопротивления выбирается исходя из напряжения источника и характеристик светодиода. Обычно расчет проводят по формуле: R = (U_source — U_LED) / I_LED, где U_source – напряжение питания, U_LED – напряжение на диоде при рабочем токе, I_LED – заданный ток.
Использование неподходящего резистора рискует либо слишком сильным снижением яркости светодиода, либо его поломкой из-за превышения тока. Именно резистор позволяет стабилизировать работу, обеспечить долгий срок службы и сохранить яркость.
Выбор резистора влияет на энергоэффективность и безопасность конструкции. Правильное сопротивление повышает надежность цепи, предотвращая перегрев и возможные короткие замыкания.
Как резистор ограничивает ток через светодиод
Используйте формулу: R = (V_источника — V_светодиода) / I_нужного, где V_источника – напряжение питания, V_светодиода – прямое напряжение на светодиоде. Например, при питании на 12 В и V_светодиода 2 В при токе 20 мА получаете: R = (12 В — 2 В) / 0,02 А = 500 Ом.
Если сопротивление выбрать слишком малым, ток увеличится и создаст риск повреждения светодиода. Перетяните его к более высоким значениям, чтобы обеспечить ресурс и стабильность работы.
Используйте стандартные значения сопротивлений, чтобы избежать ошибок. Например, лучше выбрать 470 Ом или 500 Ом вместо нестандартных значений, что поможет точно контролировать ток.
При использовании пониженного напряжения питания или нестандартных светодиодов обязательно пересчитывайте сопротивление, чтобы избежать перегрева или слабого свечения. Регулярное измерение тока после сборки помогает удостовериться, что режим работы соответствует расчетам.
Влияние сопротивления на яркость светодиода
Выбор сопротивления напрямую влияет на уровень яркости светодиода. Чем меньше сопротивление, тем больше тока протекает через диод, и он светится ярче. Однако превышение допустимого тока вызывает его перегрев и повреждение, поэтому важно подобрать сопротивление, которое ограничит ток в безопасных пределах. Обычно именно сопротивление 220-470 Ом используют для стандартных светодиодов при питании от 5 В.
Если нужно увеличить яркость, уменьшите сопротивление до 100-220 Ом. Но учтите, что при этом ток увеличится, и светодиод может начать нагреваться или сокращать срок службы. При использовании источника с большими напряжениями или мощными светодиодами потребуется сопротивление выше, чтобы не превышать допустимый уровень тока. В большинстве случаев расчет ведется по формуле: R = (V_source — V_LED) / I_LED, где V_source – напряжение питания, V_LED –рабочее напряжение светодиода, I_LED – допустимый ток.
Повышение сопротивления уменьшит ток и, соответственно, снизит яркость. В этом случае светодиод станет тусклее, но его срок службы увеличится. Для точного подбора сопротивления лучше использовать амперметр, чтобы удостовериться, что ток не превышает рекомендованные показатели, или ориентироваться на стандарты производителя.
Если целью является максимально яркое свечение без риска повреждения, рекомендуется выбрать сопротивление чуть ниже расчетного, дополнительно проверяя температуру диода в работе. В конечном итоге, правильный баланс между сопротивлением и яркостью обеспечивает стабильную работу и долгий срок службы светодиода, избегая его перегрева и отказа.
Что происходит без резистора: риски и последствия
Подключение светодиода напрямую к источнику питания без резистора вызывает скачки тока, которые мгновенно могут разрушить устройство. Светодиод не рассчитан на такую нагрузку, и даже кратковременный пиковый ток превысит его допустимые параметры.
Из-за избытка тока светодиод нагревается сильнее расчетных значений, что ведет к быстрому повреждению кристалла и последующему поломанию. В большинстве случаев это сгорание происходит за доли секунды, и восстановление исключено.
Повреждение цепи и риск «протекания» тока в источнике питания возрастает. В худших случаях это может вывести из строя сам источник, особенно если он не защищен от перегрузок.
Отсутствие резистора также увеличивает вероятность возникновения электромагнитных помех и нестабильной работы цепи. Это может привести к помехам в работе близко расположенных устройств и ухудшению характеристик электросети внутри устройства.
Чтобы защитить светодиод и обеспечить его долгую работу, подключение резистора – единственный правильный шаг. Он регулирует ток, предохраняя светодиод от чрезмерных нагрузок, и позволяет управлять яркостью и стабильностью работы устройства. Не экономьте на резисторе: именно он избавит вас от лишних хлопот и расходов на ремонт или замену элементов цепи.

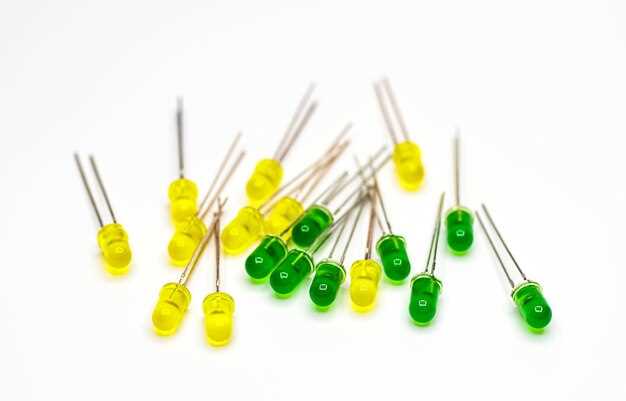

Как правильно подобрать резистор для светодиода
Определите напряжение питающего источника и прямое напряжение светодиода. Обычно для светодиодов оно составляет около 2-3 вольт, в зависимости от цвета и типа. Например, красный свет диода обычно требует 2V, в то время как голубой – около 3V.
Рассчитайте необходимое сопротивление с помощью закона Ома: R = (Vисточника — Vсветодиода) / ILED. Где:
- Vисточника – напряжение питания (например, 5В);
- Vсветодиода – напряжение на светодиоде (например, 2V);
- ILED – желаемый ток через диод, обычно 10-20 мА (0.01-0.02 А).
Для типичных случаев на 5В и 20 мА сопротивление составит примерно: R = (5В — 2В) / 0.02А = 150 Ом. Такой резистор обеспечит яркую и безопасную работу светодиода.
Выбирая готовое сопротивление, отдавайте предпочтение стандартным номиналам. Например, лучше взять 150 Ом, а не 147 Ом, чтобы обеспечить чуть меньший ток и продлить срок службы диода.
Если хотите умеренно снизить яркость, увеличьте сопротивление. Для очень яркого света, иногда допускается снижение сопротивления, но не ниже рекомендованного по расчету.
Обратите внимание на мощность резистора. Обычно достаточно 0.25 Вт для таких значений, но при более мощных источниках или больших сопротивлениях рассматривайте варианты с более высоким номиналом мощности.
Определение допустимого тока светодиода
Определите допустимый ток светодиода через его технические характеристики, указанные в паспорте или datasheet. Обычно для стандартных красных и зеленых LED он варьируется от 20 до 30 мА, а для более ярких или специальных моделей – до 60 мА.
Используйте формулу для расчета максимально допустимого тока:
- Узнайте номинальное рабочее напряжение светодиода.
- Знайте его сопротивление при рабочем режиме или используйте рекомендуемый ток.
- Если в характеристиках указано максимальное напряжение и ток, придерживайтесь этих значений, чтобы не повредить устройство.
На практике лучше ограничивать ток с помощью резистора, чтобы обеспечить стабильную работу, избегая рисков перегрева и выхода из строя. Например, при питании от 5 В и использовании красного светодиода с номиналом 2 В, установка резистора на 220 Ом обеспечит ток около 14 мА, что является безопасным и предоставит яркое свечение.
Обратите внимание, что превышение допустимого тока на 10–20% зачастую не вызывает немедленных повреждений, однако сокращает срок службы. Поэтому стоит выделить особое значение именно расчету и использованию резистора с правильным сопротивлением.
Расчет сопротивления по формуле
Определите сопротивление резистора для светодиода, исходя из его параметров и желаемой яркости. Для этого используйте классическую формулу: R = (U_source — U_LED) / I_LED, где U_source – напряжение источника питания, U_LED – падение напряжения на светодиоде, а I_LED – требуемый ток через диод.
Измерьте или уточните параметры: например, при использовании источника 12 В и LED с падением 2 В при токе 20 мА, расчет выглядит так:
| Параметр | Значение | Описание |
|---|---|---|
| U_source | 12 В | Напряжение питания |
| U_LED | 2 В | Падение напряжения на светодиоде |
| I_LED | 0.02 А | Ток через светодиод |
Теперь подставьте значения в формулу: R = (12 — 2) / 0.02 = 10 / 0.02 = 500 Ом. Это стандартное значение, подходящее для указанных параметров.
Для вычислений используйте инструменты или калькулятор. При необходимости подбора резистора для других параметров просто измените значения в формуле. Обратите внимание, что сопротивление может повышать срок службы светодиода и избегать его перегрева.
Выбор номинала резистора: стандартные значения и допуск
При подборе резистора для светодиода важно учитывать стандартные серии номиналов, которые позволяют легко подобрать компоненты без необходимости точной подгонки. Для этого используют серии Е12, Е24 и Е96, где значения расположены так, чтобы обеспечить баланс между точностью и доступностью.
Рекомендуется использовать серию Е12 для большинства обычных применений. Она включает 12 значений на каждое десятичное деление и подходит для выборов резисторов с допусками ±10% или ±5%. Например, популярные номиналы: 10 Ом, 220 Ом, 1 кОм, 10 кОм. Такая серия дает простоту в подборе и достаточную точность для стандартных проектов.
Для более точных расчетов и распространенных схем предпочтительнее серия Е24, которая содержит 24 значения. Эти резисторы имеют меньший шаг между номиналами и обеспечивают точность во всех диапазонах. Значения: 100 Ом, 470 Ом, 1,2 кОм, 4,7 кОм. Допуски чаще всего – ±5% и ±1%, что гарантирует стабильность работы светодиода.
Если требуется высокая точность, например, в экспериментальных установках или сложных схемах, выбирают серию Е96 с допусками ±1% или лучше. Она содержит 96 значений на каждое десятичное деление, что дает очень точную настройку. Номиналы могут быть 1,02 кОм, 3,48 кОм, 7,87 кОм и т. д. Однако такие резисторы обычно дороже и доступны не на всех рынках.
Обратите внимание, что разрешающий шаг между значениями в сериях сокращается с увеличением точности. Это помогает избежать выбора неподходящего резистора и обеспечивает больше вариантов при необходимости точной настройки тока для светодиода.
При выборе резистора учитывайте также допуски: чем ниже число – тем выше точность. Для стандартных целей допустимы резисторы с допуском ±5%, а для особо чувствительных схем лучше применять компоненты с допуском ±1% или точнее.
