Обработка приточного воздуха может выполняться электрическими нагревателями, водяными секциями, холодильными контурами и другими способами, но универсального решения для всех объектов нет. Водяная схема особенно полезна там, где тепло или холод уже доступны от центрального контура и их нужно передать воздушному потоку с управляемой мощностью.
В каких вентиляционных системах применяется теплообмен между воздухом и жидким теплоносителем

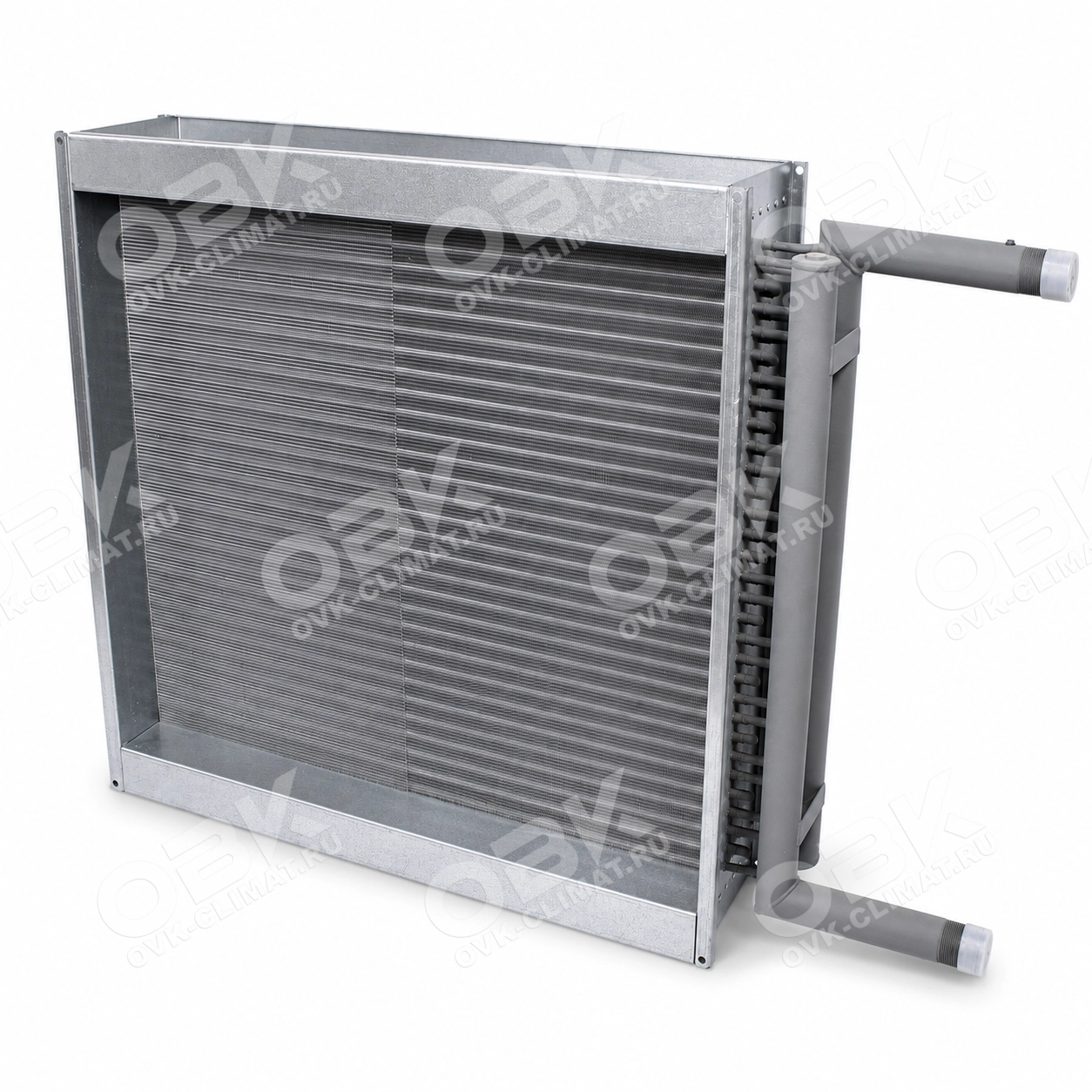

Водяной теплообменник купить разумнее, если на объекте уже есть подходящий контур горячей или охлаждённой воды либо требуется заметная тепловая или холодильная мощность при длительной работе вентиляции. Такая секция устанавливается в приточной установке или воздуховоде и передаёт энергию между жидким теплоносителем в трубках и воздухом, проходящим через оребрение. В зависимости от параметров среды она работает как нагреватель или охладитель.
Принцип одинаков для обоих режимов, но эксплуатационные задачи различаются. При нагреве зимой на первый план выходит защита от замерзания, а при охлаждении — образование конденсата и необходимость его организованного отвода. Поэтому само наличие водяного контура ещё не определяет конструкцию всей секции и её обвязки.
В каких ситуациях использование водяной секции особенно оправдано
На крупных и средних объектах водяной вариант удобен, когда инженерная инфраструктура уже включает котельную, тепловой пункт, чиллер или иной источник теплоносителя. Тогда вентиляционная секция становится частью общей системы теплоснабжения или холодоснабжения, а управление мощностью выполняется изменением расхода и температуры рабочей среды. Особенно заметно преимущество при продолжительной эксплуатации и значительных расходах воздуха.
-
приточная установка подключается к существующему контуру отопления;
-
для охлаждения доступна сеть холодной воды от центрального источника холода;
-
требуется плавное изменение мощности при меняющейся наружной температуре;
-
на объекте необходимо согласовать несколько потребителей с общей инженерной системой.
Для небольшого автономного помещения водяная схема может, наоборот, потребовать слишком много сопутствующей инфраструктуры. Насос, клапан, арматура, трубопроводы и автоматика должны быть оправданы задачей. Поэтому решение принимают по объекту в целом, а не по эффективности одного теплообменного аппарата.
Как параметры воздуха и теплоносителя определяют требуемую мощность оборудования
Мощность секции зависит от расхода воздуха и того, насколько нужно изменить его температуру. Чем больше воздушный поток и требуемая разность температур, тем выше тепловая или холодильная нагрузка. Для корректного расчёта также важны температура и расход теплоносителя на входе, его допустимое охлаждение или нагрев и свойства рабочей жидкости.
Одинаковая внешняя рамка не означает одинаковую способность передавать тепло. Число рядов трубок, шаг оребрения, схема движения среды и скорость воздуха меняют и мощность, и сопротивление. Поэтому типоразмер выбирают по расчётной совокупности параметров, а не только по площади сечения воздуховода.
Какие особенности подключения и регулирования необходимо предусмотреть заранее
Водяная секция не работает изолированно от обвязки. Для изменения мощности применяются регулирующие клапаны и, в зависимости от схемы, насосы или смесительные узлы; автоматика получает данные от температурных датчиков и управляет исполнительными механизмами. Для нагревателя важен алгоритм, сохраняющий циркуляцию и предотвращающий замерзание при низкой наружной температуре.
-
возможность удаления воздуха из верхних точек и слива теплоносителя при обслуживании;
-
доступ к соединениям и арматуре без разборки соседних секций;
-
правильное направление движения теплоносителя относительно воздушного потока;
-
поддон и дренаж для охладителя, работающего ниже точки росы.
При охлаждении дополнительно контролируют скорость воздуха через оребрение. Слишком высокая скорость повышает риск уноса капель за пределы поддона, а неправильный дренаж вызывает накопление воды. Эти детали лучше заложить до монтажа, поскольку исправлять их внутри собранной установки значительно сложнее.
Чем эксплуатация водяной секции отличается от электрических и других вариантов обработки воздуха
Электрический нагреватель проще подключить там, где доступна достаточная электрическая мощность, и ему не нужен жидкостный контур. Водяная секция, напротив, связана с гидравлической системой и требует контроля циркуляции, но хорошо интегрируется в централизованное теплоснабжение. Сравнивать варианты следует по всей инженерной схеме, а не по одному узлу.
Для охлаждения водяная секция отличается от прямого испарения тем, что холодильный контур отделён от вентиляционной установки промежуточным теплоносителем. Это упрощает распределение холода между несколькими потребителями, но добавляет насосную и трубопроводную часть. Конкретная схема должна соответствовать архитектуре объекта и режимам нагрузки.
Какие исходные данные нужно подготовить перед подбором подходящего исполнения
Для расчёта задают расход воздуха, его температуру и влажность на входе, требуемые параметры после секции и доступные параметры теплоносителя. Также нужны максимально допустимые потери давления по воздуху и жидкости, размеры для установки, расположение патрубков и ограничения по обслуживанию. Для охладителя указывают условия, при которых ожидается конденсация влаги.
-
заданы параметры воздуха до и после секции;
-
известны температуры и расход теплоносителя;
-
указаны размеры, патрубки и допустимые перепады давления.
Чем точнее исходные данные, тем меньше приходится закладывать неопределённый запас. Избыточная площадь теплообмена увеличивает габариты и сопротивление, а недостаточная не обеспечит требуемый режим в расчётных условиях. Грамотное техническое задание связывает климатическую задачу, гидравлику и реальные размеры вентиляционной установки.
