Многие знакомы с таким прибором, как секундомер — устройство, которое бывает стрелочным, цифровым или программируемым. Просто нажимаете кнопку, и отсчет времени в секундах начинается.
Аналогичным по назначению является «минутомер» — прибор, предназначенный для измерения времени в минутах. Изначально он был создан для использования на кухне, хотя сейчас есть таймеры, которым можно задать конкретный промежуток, и по его окончании устройство издает громкий звуковой сигнал.
Однако такие таймеры для кухни не всегда удобны, особенно для пожилых людей, поскольку требуют навигации по меню: переключения между разными режимами и настройками. Гораздо проще использовать обычные цифровые часы. Но и тут есть свои нюансы. Например, сейчас на часах 12:33, а нужно приготовить блюдо в течение 15 минут.
Если в уме прибавить 15 минут к 33 минутам, выйдет 12:48 — именно в это время следует снять пищу с огня. Но, к сожалению, часто бывает так: забываешь, сколько минут осталось, или не помнишь точно, какое время сейчас показывает часовой механизм. В таких случаях очень пригодится «минутомер»: достаточно разогреть сковороду и одним нажатием стартовать отсчет минут.
На дисплее высветится цифра «15», и можно смело снимать блюдо. При этом всегда видно, сколько времени уже прошло, и сколько осталось — всё под контролем.
Использование микросхем CD4060, CD4012, и CD4026 позволяет реализовать компактные и надежные цифровые минутомеры. Эти микросхемы позволяют создавать счетчики времени с высокой точностью, создавая полностью самостоятельно управляемое устройство. Благодаря их особенностям, можно легко настроить отсчет минут, и устройство будет автоматически останавливать отсчет или подавать сигнал по завершении. Такой подход особенно удобен для тех, кто ценит простоту и надежность, а также желает сделать устройство под свои нужды.
Принципиальная схема
Устройство основано на использовании пяти микросхем серии КМОП и двух семисегментных светодиодных индикаторов. Минутомер в состоянии считать время до 99 минут, а после окончания режима сбрасывается в ноль, что вполне достаточно для типичных кухонных задач.
Конечно, можно было бы реализовать эту схему, применяя более старые микросхемы серии К176. Однако эти компоненты уже довольно редки. В большинстве случаев источник новых радиодеталей — это магазины с импортными комплектующими или посылки из-за рубежа, где преобладают микросхемы иностранного производства.
Из-за этого пришлось искать решение из того, что было в наличии. Для замены микросхемы К176ИЕ12 пришлось использовать три импортных элемента. Впрочем, возможно, есть и одна микросхема, способная из кварца на 32768 Гц сформировать минуту, но я о такой не знаю. Поэтому потребовался генератор импульсов с периодом ровно в одну минуту, собранный на микросхемах CD4060 и CD4012.
Рис. 1. Общая схема цифрового минутомера на микросхемах CD4060, CD4012, CD4026.
Одна минута — это 60 секунд. На микросхеме D1 настроен генератор импульсов с частотой 4 Гц. Основной источник — кварцевый резонатор на 32768 Гц, который делит этот сигнал в схеме на 8192, получая таким образом 4 Гц. Затем этот сигнал необходимо еще разделить на 240, чтобы получить одну минуту.
Для этого задействованы счетчики D2 и схема сброса на D3. Как только выходы счетчиков достигнут значения 240 (сумма 128+64+32+16=240), на выходе D3 появляется ноль, а на выходе D3.2 — единица. Эта единица поступает на входы «R» счетчиков D1 и D2, сбрасывая их. В результате, на выводе 14 D2 появляется импульс с периодом ровно в минуту.
Эти импульсы передаются на двунаправленные десятичные счетчики D4 и D5 типа CD4026, предназначенные для работы с семисегментными светодиодными дисплеями с общим катодом. Микросхема D4 отвечает за счет единиц минут, D5 — за десятки.
Для сброса и восстановления работы системы на кнопку S1 — двойную по функционалу — подается команда: верхняя часть кнопки сбрасывает счетчики D1 и D2, подав ноль на 12-й вывод D3, что приводит к появлению единицы на его выходе и сбросу счетчиков. Вторая часть кнопки одновременно сбрасывает показатели на D4 и D5, обеспечивая старт нового отсчета.
Детали
Для питания данной схемы используется универсальный блок питания на 5 Вольт — такой, что обычно заряжается телефоны. Также устройство может спокойно работать от источников напряжения в диапазоне от 4V до 15V.

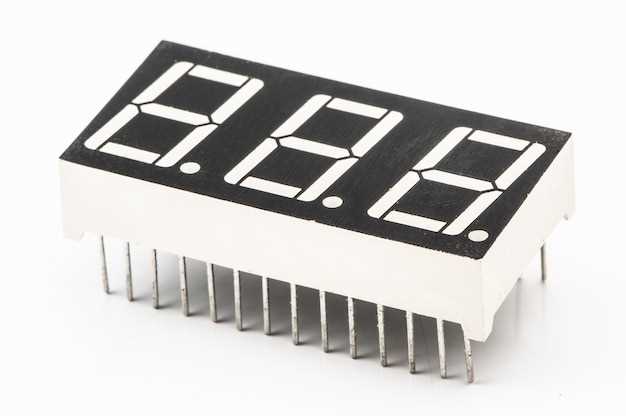

Светодиодные индикаторы H1 и H2 вполне подходят любые — главное, чтобы у них был общий катод. В целом, конструкция позволяет легко заменить компоненты на подобные по характеристикам, если потребуется.
Росляков И. РК-03-2023.
Выбор компонентов и их характеристика
В цепи требуется также стабилизирующий источник питания. Для этого используют небольшие стабилизаторы напряжения с характеристиками не выше 1% допустимого отклонения. В качестве источника питания предпочтительно применить универсальный источник с гальванической развязкой, чтобы исключить шумы и помехи, мешающие точному измерению времени.
| Компонент | Рекомендуемые параметры | Обоснование выбора |
|---|---|---|
| Внешний резистор | от 10 кОм до 1 М? | Определяет частоту генератора, влияет на точность и длительность счета |
| Конденсатор | от 100 нФ до 10 мкФ (керамический) | Обеспечивает стабильность генерации импульсов |
| Источники питания | 3 В, 5 В или 12 В (в зависимости от схемы) | Должен быть стабилизирован и иметь хорошую фильтрацию |
| Дисплейные модули | параллельные или последовательные, с уровнем лог. ‘1’ и ‘0’ | Обеспечивают интуитивное отображение времени |
| Драйверы дисплеев | IC, совместимые с выбранным типом дисплея | Обеспечивают управление индикатором и минимальный ток нагрузки |
Пошаговая сборка устройства
Далее проводятся соединения между дорожками по схемы. Используйте тонкий провод для коротких соединений, избегая пересечений и лишней длины. Проверьте корректность каждой линии, сравнивая с чертежом, и при необходимости выполните дополнительные паяльные работы.
Затем собирается блок питания с регулировкой напряжения, обеспечивающий стабильное питание всех элементов схемы. Монтаж этого узла включает в себя установку стабилизаторов, защелок и фильтров, предотвращающих помехи и скачки напряжения.
Для проверки работоспособности собранного устройства подключите его к источнику питания и протестируйте основу через включение и простую настройку. Регулятор времени и триггеры должны реагировать корректно, отсчитывать заданный промежуток времени с точностью не ниже половины процента. В случае обнаружения ошибок выполните повторный осмотр соединений и замену поврежденных компонентов.
Следующий шаг – монтаж и настройка индикаторных элементов: светодиодов, дисплея или стрелочного указателя. Расположить их следует так, чтобы визуальное отображение результата было максимально читаемым и удобным. Проверьте работу всех элементов, инициируя запуск с помощью кнопки или внешнего сигнала. После финальных настроек устройство полностью готово к эксплуатации.
Настройка и калибровка таймера
Для точной регулировки длительности отсчёта необходимо установить правильное значение тактового генератора, которое определяется одним резистором и конденсатором. В первую очередь выбирают стабильный источник по току, например, высокоточные резисторы с допуском не выше 1%. Значения сопротивлений варьируются в пределах от 100 кОм до нескольких мегаом, в зависимости от требуемой продолжительности интервала.
Обратите внимание, что настройка частоты связана с емкостью конденсатора, которая должна иметь низкий уровень паразитных составляющих. Обычно используют керамические или электролитические компоненты с точностью не ниже 5%. Емкость в диапазоне от 0,1 мкФ до 1 мкФ позволяет получать интервалы от нескольких секунд до нескольких минут.
Для калибровки подключают измеритель времени или внешний временной стандарт для точного определения длительности. Регулярно изменяют сопротивление, пока не достигнут желаемого интервала. В случае использования переменного резистора, его значение необходимо зафиксировать после окончательной настройки, чтобы исключить случайные сдвиги.
При использовании частотных делителей или считывающих схем важно обеспечить стабильность питания и минимизацию внешних шумов. Для этого рекомендуют использовать фильтры и экранирование цепи. Точные параметры установки значительно влияют на точность работы всей системы, поэтому проводить калибровку рекомендуется при стабильных температурных условиях и без внешних помех.
В случае необходимости повышения точности можно применить возможные коррекции для компенсации температурных коэффициентов резистора и конденсатора. Надежная фиксация настроенных параметров обеспечивается сохранением значений в статическом регистре или использовании качественных монтажных плат с короткими межэлементными соединениями.
Практические применения и примеры
Использование схем на базе этих компонентов широко распространено в автоматических системах измерения времени. Например, в автоматических чайниках и кофеварках, где требуется отсчет времени нагрева или приготовления с точностью до минуты. В таких устройствах параметры задаются через внешний источник сигнала, а устройство отображает заданный интервал каждый раз с высокой точностью.
Модельные часы и системы задержки полезны в промышленной автоматике, например, для контроля времени работы механизмов. В схемах обработки сигналов сбора данных эти элементы обеспечивают синхронизацию операций, создавая периодические паузы или задержки в цепи, что позволяет оптимизировать работу и снизить риск ошибок.
Обучающие комплекты и лабораторные установки используют эти решения для демонстрации принципов работы счетных устройств. В таких случаях компоненты собираются в компактные блоки, позволяющие новичкам понять работу разделения по времени и генерации тактовых импульсов. В указанной схеме важно правильно подобрать резисторы и конденсаторы для настройки необходимого интервала, а также обеспечить стабильность питания для минимизации ошибок отсчета.
В сельском хозяйстве применяется автоматическая поливочная техника, где задается точное время включения и отключения водяных систем. Использование таких элементов в управляющих модулях сокращает необходимость постоянного вмешательства человека и повышает эффективность обработки растений.
В приборостроении для тематических экспозиций или музейных экспонатов созданы схемы, которые показывают промежутки времени, например, для автоматической регулировки освещения или подачи сигналов. Для этого часто используют комбинированные цепи, где один блок задает длительность, а другой – последовательность выполнения операций. В таких случаях очень важно подобрать параметры элементов для точного соблюдения временных интервалов.
Особенности питания и преобразователи питания
Для стабильной работы цепей на базе указанных микросхем необходимо обеспечить надежное питание с минимальными шумами и колебаниями напряжения. Обычно используют источник постоянного тока с напряжением в диапазоне 3,3–15 В, что соответствует требованиям конкретных элементов. При использовании внешних источников важно учитывать разрешенный диапазон входных напряжений и запастись исправными стабилизаторами.
Важно применять раздельные стабилизированные блоки питания для логического и тактового сигнала, чтобы снизить влияние на работу схемы высокочастотных помех. Эффективным решением является использование низкошумных линейных стабилизаторов для питания логики. В случае использования импульсных стабилизаторов необходимо применять дополнительные фильтры и дроссели, снижающие радиочастотные помехи.
Параллельно с входным питанием рекомендуется располагать фильтрующие конденсаторы:
- Керамические конденсаторы (от 0,1 до 10 мкФ) на входе питания для устранения высокочастотных помех.
- Электролитические конденсаторы (от 10 до 100 мкФ) для сглаживания медленных колебаний и предотвращения просадок напряжения при пиковых нагрузках.
Выбор преобразователей напряжения зависит от исходных условий эксплуатации. При использовании аккумуляторных источников желательно применять понижающие или повышающие модули с интегрированными фильтрами для стабилизации выходного напряжения.
Если необходимо подключение нескольких элементов к единому питанию с разными уровнями, используют преобразователи с изолированными выходами. Это исключает влияние помех одних цепей на остальные, а также снижает риск возникновения ошибок из-за разноуровневых уровней питания.
При проектировании питания важно обращать внимание на расположение разъемов и проводов, избегая длинных линий передачи, которые могут служить источниками электромагнитных помех. Использование шинки общего заземления и экранированных кабелей помогает дополнительно стабилизировать сигналы и защитить узлы от внешних помех.
Меры безопасности при работе с микросхемами
Перед началом монтажа и обслуживания устройств на базе интегральных схем необходимо соблюдать статическую защиту. Для этого рекомендуется использовать антистатические браслеты, заземление и антистатические коврики, что предотвращает повреждение элементов из-за статического электричества.
Обращая внимание на параметры питания, избегайте подачи напряжения выше допустимых значений, указанных в технической документации. Перегрузка приводи к перегреву и выходу из строя компонентов. Используйте стабилизаторы и фильтры для обеспечения устойчивых характеристик питания.
Не допускайте попадания краски, масла, химических жидкостей и других веществ на поверхность элементов, поскольку это ухудшает электросопротивление и может привести к неисправностям. При обнаружении поврежденных или задымленных компонентов их необходимо заменить, чтобы предотвратить короткие замыкания и повреждение цепи.
Возможные неисправности и их устранение
Неисправности питания: Нестабильное напряжение питания приводит к неправильной работе схемы. Проверьте источник питания на наличие стабильного напряжения в диапазоне, указанных в технической документации. Используйте фильтрующие конденсаторы для устранения помех и пульсаций, регулирующих работу схемы.
Проблемы с тактовым генератором: Если устройство не запускается или задержки в отсчёте, причина может крыться в неисправности тактового генератора или его цепи. Проверьте исправность резисторов и конденсаторов, отвечающих за формирование тактового сигнала. В случае неисправности замените элементов или наладьте правильную частоту генератора согласно спецификациям.
Ошибки соединений: Неправильные или плохие контакты часто вызывают сбои. Проверьте пайку и соединение проводов, особое внимание уделите контактам входов и выходов микросхем. Используйте мультиметр для выявления коротких замыканий или разрывов цепей.
Износ или повреждение компонентов: Неисправность может возникнуть вследствие старения или дефектов элементов. Исключите повреждённые резисторы, конденсаторы или светодиоды, заменив их на исправные аналогичные компоненты, соответствующие параметрам схемы.
Неправильная установка входных сигналов: Обратите внимание на уровни логических сигналов и их чистоту. Некачественное или передергивающееся питание входных линий вызывает сбои. Используйте фильтры или шунтирующие резисторы для стабилизации сигнала при необходимости.
Несоответствие компонентов требованиям схемы: Подбор элементов с неправильными характеристиками (например, входным сопротивлением или силой тока) ухудшает работу схемы. Подробно сверяйте маркировку и параметры пассивных и активных компонентов перед монтажом.
Обрывы в цепях или плохие контакты: Проверьте целостность дорожек на плате или соединений через тестер. При обнаружении повреждений выполните ремонт или замену повреждённых участков.
