Использование правильных подтягивающих резисторов значительно повышает стабильность работы шины I2C, предотвращая звуковые искажения и сбои при передаче данных. В большинстве случаев рекомендуется выбирать резисторы со значением между 4,7 кОм и 10 кОм, поскольку это сочетание обеспечивает баланс между быстрым реагированием и минимальным потреблением энергии.
Обратите внимание на значения сопротивления: чем ниже сопротивление, тем быстрее шина реагирует на сигналы, но при этом увеличивается потребление тока. Выбор зависит от длины кабеля, количества подключенных устройств и их скорости передачи данных. Для длинных линий или устройств с низкой скоростью подойдет сопротивление около 10 кОм, а для коротких и высокоскоростных цепей – 4,7 кОм или ниже.
Не менее важно учитывать спецификации устройств: некоторые микроконтроллеры и датчики требуют определенного диапазона сопротивлений, чтобы обеспечить оптимальную работу. Перед покупкой советуем ознакомиться с документацией, чтобы не создавать условий для ошибок и сбросов шины.
Выбор подтягивающих резисторов – это баланс между надежностью и энергоэффективностью, и его влияние сказывается на стабильности и скорости обмена данными. Правильный подбор сопротивлений не только предотвращает ошибки, но и облегчает диагностику возможных проблем в системе.
Принципы работы подтягивающих резисторов в цепи I2C
Подтягивающие резисторы подключаются между линиями Data (SDA) и Clock (SCL) и источником питания. Они создают стабильное состояние линий, когда устройства не передают сигнал, предотвращая их «плавание» и обеспечивая надежную работу шины. Размер сопротивления влияет на скорость передачи данных и уровень помех. Чем меньше сопротивление, тем быстрее достигается стабильное состояние, но увеличивается нагрузка на источник питания. Обычно используют сопротивление в диапазоне 4.7 кОм – 10 кОм в зависимости от длины кабеля и числа устройств.
Когда устройство не передает сигнал, подтягивающий резистор подтягивает линию к питанию, делая её высоким уровнем. При передаче данных устройство вытягивает линию к земле, переключая ее в низкий уровень. Этот переключатель – открытый коллектор или открытополярный транзистор устройств на шине, который «затемняет» линию только при необходимости. Подтягивающие резисторы помогают убедиться, что линия быстро возвращается к высокому состоянию после низкого, что снижает задержки при чтении данных и увеличивает надежность обмена.
Процесс работы резистора связан с RC-цепью, где сопротивление и емкость линий создают временную задержку при переходах уровней. Выбор сопротивления влияет на время подъема линии; слишком большое сопротивление замедляет работу, вызывая большие задержки и ошибочные чтения, а слишком маленькое – увеличивает токовые потери и нагрев. Оптимальное сопротивление обеспечивает быстрый, но не чрезмерно нагрузочный, переход между состояниями.
Этот баланс позволяет шине функционировать надежно, предотвращая ложные сигналы и поддерживая стабильное соединение. Важным аспектом считается минимизация паразитных емкостей и корректный подбор сопротивления под конкретный проект. Оставлять линию плава без подтягивающего резистора опасно: в таком случае линии могут наводиться внешними помехами, вызывая ошибочные чтения и сбои в работе устройств.
Зачем нужны подтягивающие резисторы в шине I2C
Подтягивающие резисторы обеспечивают стабильное состояние линий SDA и SCL, предотвращая их неопределённость при отсутствии активного драйвера.
Без сопротивлений линии остаются в состоянии «плавающего» сигнала, что вызывает ложные срабатывания и ошибки передачи данных.
Они подают на шину зная низкое сопротивление, заставляя линии находиться в логической «1», что критически важно для правильной работы модуляции сигналов.
Выбор сопротивления зависит от скорости передачи и длины кабеля: слишком высокое сопротивление создаст медленное переключение, а слишком низкое – повысит потребление и нагрузку на драйверы.
Стандартные значения сопротивлений варьируются от 4,7 кОм до 10 кОм, при этом принято использовать 4,7 кОм для скоростных режимов и 10 кОм – для низкоскоростных цепей.
Использование правильных подтягивающих резисторов помогает снизить электромагнитные помехи и сопротивление сигналов, что увеличивает надёжность обмена данными.
Обязательно подбирайте сопротивление в соответствии с требованиями вашего проекта и характеристиками устройств, чтобы избежать проблем с каскадным запуском и сбоев сигналов.
Как подтягивающие резисторы помогают стабилизировать уровни сигнала
Подтягивающие резисторы подключают к линиям SDA и SCL, чтобы обеспечить постоянный уровень напряжения. Это предотвращает случайные переключения и состояние ‘плавающих’ линий, которые могут привести к ошибкам передачи данных.
Резистор задает дефолтное состояние линии, создавая надежное логическое ‘1’. Без него, при отсутствии сигнала, уровень может колебаться из-за электрического шума или течений, вызывая неправильное распознавание сигнала микроконтроллером или датчиком.
При выборе сопротивления рекомендуется особенно внимательно учитывать влияние на скорость передачи данных. Значение в диапазоне 4,7 кОм до 10 кОм обеспечивает баланс между быстрым переключением и устойчивостью уровней сигнала. Меньшее сопротивление снижает задержку, но увеличивает ток, а большее – снижает ток, однако может замедлить работу линии.
Помимо этого, подтягивающие резисторы помогают компенсировать паразитные емкости линий и повысить стабильность при работе с длинными проводами или множественными устройства. Чем длиннее кабели и больше устройств, тем важнее правильно подобрать сопротивление для сохранения четкости сигнала.
Эффективное использование подтягивающих резисторов предотвращает ‘зависание’ линий и уменьшает вероятность ошибок в передаче. Это важный элемент любой схемы с I2C, который обеспечивает надежность и точность работы всей системы.
Влияние сопротивления на скорость передачи данных и стабильность линии
Когда сопротивление слишком высоко (например, более 10 кОм), сигналы задерживаются, возникают задержки и возможные искажения данных, что ухудшает стабильность. В таком случае линия становится чувствительной к внешним шумам, особенно на длинных цепях. Поэтому для коротких соединений и при необходимости высокой скорости выбирайте сопротивление не выше 4.7 кОм.
Если длина кабеля превышает 1 метр или работаете с чувствительной к шумам схемой, снижение сопротивления до 2.2 кОм или даже 1 кОм помогает обеспечить более стабильное соединение. Но в этом случае увеличивается потребляемая мощность и риск пиковых токов, поэтому важно подобрать значение, исходя из конкретных условий работы.
| Диапазон сопротивления | На что влияет | Рекомендуемое использование |
|---|---|---|
| 1 кОм – 2.2 кОм | Обеспечивает быструю передачу и устойчивость на длинных линиях, снижает задержки | Длинные кабели, высокоскоростные передачи, чувствительные к шумам системы |
| 4.7 кОм | Хороший баланс между скоростью и стабильностью, подходит для большинства случаев | Короткие и средние цепи, стандартные приложения |
| 10 кОм и выше | Обеспечивает защиту от шумов, но задерживает сигнал | Короткие соединения, неподвижные устройства, где скорость не критична |
Общая схема подключения подтягивающих резисторов к устройствам I2C
Подключите оба провода линий SDA и SCL к соответствующим контактам микроконтроллера или устройства с помощью коротких проводов. После этого на каждую линию следует установить подтягивающие резисторы.
Рекомендуемый номинал сопротивления подъема составляет от 4,7 кОм до 10 кОм. Чем больше сопротивление, тем слабее подтяжка, что может привести к нестабильной работе при высоких скоростях передачи данных или длинных линиях. Меньшее сопротивление обеспечивает более сильную тягуну, однако увеличивает потребление тока. Обычно выбирают сопротивление около 10 кОм, чтобы сбалансировать скорость и потребление.
Если на одной шине используют несколько устройств, убедитесь, что сопротивления подтяжки подключены ко всем линиям, и правильно распределены по всей длине цепи. Для длинных линий или высоких скоростей лучше использовать более низкое сопротивление, чтобы сигнал был четко распознан без ошибок.
На практике, для устройств в коротких цепях и при стандартных скоростях 100-400 кбит/с, рекомендуется использовать резисторы 4.7 кОм или 10 кОм, размещая их максимально близко к цепи, где подключаются драйверы устройств.
Типичные ошибки при подключении и настройке
Не устанавливайте подтягивающие резисторы на линии без учета их номинального сопротивления. Использование слишком больших значений приводит к медленной синхронизации и ошибкам при передаче данных, а слишком малые могут вызвать излишнюю нагрузку на линию и снижение долговечности компонентов.
Не забывайте подключать резисторы к линиям SDA и SCL в непосредственной близости к микроконтроллеру или периферийному устройству, чтобы снизить влияние паразитных индуктивностей и обеспечить стабильность сигнала.
Избегайте неправильной полярности при подключении резисторов с учетом их номинальных характеристик. Обычно сопротивление по схеме не полярное, однако неправильное размещение может привести к ошибкам во время отладки или эксплуатации.
Неправильная прокладка проводов и наличие длинных проволок может увеличить паразитные индуктивности и ёмкости, вызывая искажения сигнала и появление ошибок. Используйте короткие, хорошо заземленные провода, чтобы обеспечить чистоту сигналов.
Не оставляйте линию SCL или SDA открытой или плохо заземленной. Недостаточный уровень заземления создает шумовые помехи, что ухудшает устойчивость передачи данных и может привести к сбоям.
Обратите внимание на настройку скорости передачи: слишком высокая скорость без соответствующей фильтрации и подтягивающих резисторов увеличивает риск расхождения сигнала и ошибок. Подбирайте режим работы под конкретные условия и длину кабеля.
Убедитесь, что все компоненты подключены правильно: сопротивление установлено в цепь между линией данных (или тактовой линией) и питанием, а не между двумя линиями или внутри устройства. Такой порядок предотвращает неправильное функционирование цепи.
Не игнорируйте рекомендации производителя по использованию подтягивающих резисторов, особенно в отношении сопротивления и размеров. Неправильное значение у резисторов расширяет спектр ошибок и усложняет диагностику.
Как выбрать и настроить подтягивающие резисторы для I2C
Определите длину проводов и частоту обмена данными: короткие кабели и низкие скорости требуют сопротивлений в пределах 4,7 кОм – 10 кОм. Для длинных линий или при высокой скорости выбирайте более низкие значения, например, 2,2 кОм – 4,7 кОм, чтобы обеспечить надежную передачу сигналов.
Учтите мощность сопротивлений: она должна соответствовать вашему потреблению. Обычно используют резисторы с мощностью 0,125 Вт (обычные 1/4 Вт), что подходит для большинства устройств.
Оценивайте питание и возможности источников сигнала: если источник питания низкий или есть ограничение по току, выбирайте сопротивление выше, чтобы снизить нагрузку. Для стандартных 3,3 В или 5 В достаточно сопротивлений около 4,7 кОм. В случае больших размахов или нестабильных линий подбирайте сопротивления в диапазоне 2,2 кОм.
Проверяйте влияние сопротивлений на линию: уменьшение сопротивления уменьшает время установления сигнала, но увеличивает нагрузку на линию и потребление энергии. Регулярное тестирование на наличие шума и ошибок поможет определить оптимальные параметры.
Настройку начинайте с сопротивлений в пределах 4,7 кОм и проверяйте стабильность работы системы. Для повышения надежности используйте по две резисторные цепочки – по одной на каждую линию (SDA и SCL). Если появляется высокий уровень ошибок, снизьте сопротивление до 2,2 кОм или попробуйте увеличить парциально сопротивление.
Обеспечьте качество монтажа: аккуратно располагайте резисторы, избегайте длинных проводов и пересекающихся линий, чтобы снизить уровень электромагнитных помех и улучшить качество передачи данных.

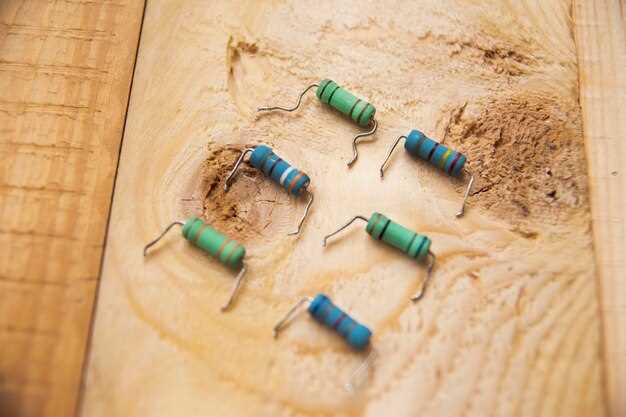

Выбор сопротивления: диапазоны и критерии
Для подключения подтягивающих резисторов к линиям I2C используют сопротивление в диапазоне от 4.7 кОм до 10 кОм. Такие значения обеспечивают стабильное восприятие сигналов при большинстве условий эксплуатации. Оптимальное сопротивление зависит от уровня токоусиления и скорости передачи данных: чем ниже сопротивление, тем быстрее линия достигает высокого уровня, но увеличивается потребление энергии и нагрузка на устройство.
Если требуется высокая скорость передачи, выбирайте сопротивление ближе к 4.7 кОм или даже ниже; при этом допустимо увеличение потребления энергии. Для цепей с пониженной скоростью или большим количеством устройств на шине лучше использовать сопротивление 10 кОм, чтобы снизить тока. Главное соблюдать баланс между швидкой ответной реакцией и минимизацией энергопотерь.
Обратите внимание на качество разъемов и кабелей, поскольку при использовании сопротивления выше 10 кОм возможны колебания уровня сигнала, особенно на длинных линиях. В таких случаях лучше уменьшить сопротивление или добавить усилители сигнала.
Используйте стандартные значения сопротивлений, чтобы обеспечить совместимость с большинством микроконтроллеров и устройств, поддерживающих протокол I2C. При необходимости точной настройки выберите сопротивление в пределах указанных диапазонов, исходя из специфики конкретной схемы и требований к скорости передачи данных.
Когда использовать единичный резистор, а когда – параллельное подключение нескольких
Используйте один резистор, когда требуется точное сопротивление, соответствующее стандартному значению, и размеры платы позволяют разместить только один компонент. Такой подход упрощает монтаж и последующий монтаж.
Параллельное подключение нескольких резисторов рекомендуется, если нужно добиться сопротивления, которое недостижимо одним компонентом, или снизить общий ток, проходящий через резистор. Например, соединение нескольких резисторов с одинаковым сопротивлением уменьшает общее сопротивление, а их последовательное соединение увеличивает его.
Если проект требует точной настройки сопротивления, подумайте о сборке из нескольких резисторов параллельно или последовательно, исходя из необходимого значения и ограничений по существующим компонентам. В случае, когда важна одинаковая нагрузка на резисторы, их соединение параллельно обеспечивает разделение тока между компонентами, что снижает риск их повреждения и увеличивает надежность работы цепи.
Обратите внимание, что соединение нескольких резисторов приводит к небольшому увеличению общего размера и сложности монтажа, особенно при высокой плотности компонентов. В таких случаях стоит взвесить баланс между точностью сопротивления и простотой сборки.
Особенности подбора сопротивления для разных длин и емкостных характеристик шины
Для длинных шин (от 1 метра и более) рекомендуется использовать сопротивление в диапазоне 4.7 кОм – 10 кОм, что обеспечит стабильную работу и минимизирует паразитные колебания. Короткие линии (до 0.5 метра) хорошо воспринимают сопротивление 2.2 кОм – 4.7 кОм, что способствует предотвращению отражений сигнала.
Влияние емкостных свойств шины требует подбора сопротивления, уменьшающего внешний паразитный эффект. При увеличении емкости (например, при подключении дополнительных устройств или кабелей с высоким емкостным сопротивлением) стоит уменьшать сопротивление подтягивающих резисторов, обычно до 2.2 кОм или чуть ниже, чтобы сохранить стабильность сигнала и минимизировать задержки.
Оптимальный диапазон сопротивлений зависит от конфигурации: для шин с емкостью до 50 пФ достаточно сопротивления 4.7 кОм, для емкости свыше 50 пФ – рекомендуют 2.2 кОм или меньше. При очень длинных линиях или высокой емкости помогает снижение сопротивления до 1 кОм, что ускоряет установление логического уровня и помогает бороться с паразитными сигналами.
Следите за изменениями в частоте и скорости передачи данных: увеличение сопротивления замедляет установление уровня, а уменьшение – повышает риск шумов и перекрестных помех. Проверьте конкретные спецификации вашего контроллера и подключенных устройств, чтобы выбрать наиболее подходящие параметры.
Практические рекомендации по размещению резисторов на плате
Держите резисторы в зоне, свободной от крупных компонентов и высоковольтных линий, чтобы уменьшить влияние электромагнитных помех и обеспечить стабильность сигнала. Положение резисторов рядом с микроконтроллером или периферийными модулями помогает снизить электромагнитное излучение и повышает надежность связи.
Обеспечьте одинаковую длину дорожек для линий SDA и SCL, чтобы соблюсти синхронность передачи данных и избежать искажений сигнала. При необходимости примените заземляющую или сигнальную землю рядом с линиями для повышения экранирования.
Не размещайте резисторы вблизи источников тепла или сильных магнитных полей, чтобы исключить изменение их сопротивления и ухудшение характеристик цепи. Важна также правильная маркировка или маркировка цветов, чтобы легко ориентироваться при монтаже.
Используйте возможность тестирования перед финальным монтажом – проверьте долговременную стабильность и отсутствие ошибок в расположении резисторов, чтобы снизить риск повторных работ и обеспечить бесперебойную работу всей системы.
Частые ситуации, требующие корректировки сопротивления
Если вы замечаете нестабильность работы I2C-устройства при различных условиях, проверьте сопротивление подтягивающих резисторов. Обычно, при длине линий от нескольких сантиметров до одного метра, сопротивление в диапазоне 4,7 кОм – 10 кОм обеспечивает хорошую надежность. Если сигнал быстро «заглохает» или возникают ошибки передачи, уменьшите сопротивление до 2,2 кОм или даже 1 кОм, чтобы ускорить восстановление линии.
Обнаружили проблемы в условиях сильного электромагнитного шума? В таком случае используйте сопротивление ближе к нижней границе диапазона – между 1 кОм и 2,2 кОм. Эти значения помогут стабилизировать сигнал и снизить влияние помех. Также можно экспериментировать, добавляя хотя бы один повторитель или буфер, если сопротивление уменьшение не решает проблему.
Когда подключается много устройств на одной шине, сопротивление зачастую превышает рекомендуемые значения и вызывает конфликты. В таких случаях снизите сопротивление до 1 кОм или 2,2 кОм. Это ускорит обмен данными и снизит риск потери пакетов из-за слабых сигналов. Не забывайте проверять работу с разными комбинациями сопротивлений, чтобы достичь оптимальной скорости и стабильности.
Если при работе в низкотемпературных условиях или в условиях высокой влажности возникают задержки или ошибки, попробуйте уменьшить сопротивление. Влажность может ухудшить передачу, а низкие температуры влияют на сопротивление компонентов. В таких случаях хорошей практикой станет тестирование значений в диапазоне 1 кОм – 4,7 кОм, чтобы найти баланс между скоростью и надежностью.
И, наконец, при обновлении или изменении длины кабелей или количества подключенных устройств стоит пересмотреть выбранный резистор. В большинстве случаев, увеличение сопротивления снижает потребление энергии, а его снижение повышает устойчивость к помехам и скоростные параметры. Постоянно проверяйте работу системы и корректируйте сопротивление под конкретные условия эксплуатации.
