Ключевые характеристики и технические особенности RJ45
Обратите внимание на категорийные стандарты кабелей: категории 5e, 6, 6a и 7 определяют пропускную способность и минимальные требования к пропускной способности, что влияет на скорость и надежность соединения. Для домашних сетей обычно выбирают кабели категории 5e или 6, а для корпоративных – 6a или 7, чтобы обеспечить будущие потребности.
Частота передач данных – один из параметров, который указывается в мегагерцах (МГц). Например, кабели категории 6 поддерживают Частоты до 250 МГц, что позволяет передавать данные на скоростях до 10 Гбит/с при длине до 55 метров. Кабели категории 7 работают на частотах до 600 МГц и выше, что исключает задержки и помехи при больших нагрузках.
Кроссовки и разъемы RJ45 имеют стандартный размер и форму, что обеспечивает совместимость с большинством устройств и сетевых кабелей. Они используют 8 контактов, соединяющихся с витыми парами проводов, что обеспечивает стабильную передачу данных.
При выборе RJ45 обратите внимание на наличие внутренней металлизированной вставки или заземляющего зажима, что способствует уменьшению электромагнитных помех и защите сигнала. Также важно проверить качество контактов: они должны быть устойчивы к износу при многократном подключении и отключении.
Ключевая техническая особенность – поддержка стандарта IEEE 802.3, определяющего скорость передачи и типы кабелей. В случае Gigabit Ethernet используется технология 1000BASE-T, требующая кабели и разъемы, соответствующие стандартам Cat 5e и выше.
Наконец, обратите внимание на степень защиты контактов от коррозии. Многие RJ45 имеют позолоченные контакты, что повышает надежность соединения и обеспечивает дальнейшую стойкость к воздействию влаги и окисления. Такой выбор особенно актуален для условий с высокой влажностью или необходимости длительной эксплуатации.
Конструкция и компоненты сетевой розетки RJ45
Основу сетевой розетки RJ45 составляет пластиковый корпус, внутри которого расположены металлические контакты и вставки для фиксации кабеля. Корпус выполняет защитную функцию, предотвращая повреждения и обеспечивая изоляцию электросигналов от внешних воздействий.
Ключевыми компонентами являются контактные пластины из позолоченной или золоченой меди. Они обеспечивают надежное соединение с витой парой кабеля, исключая окисление и сопротивление при соединении. Контакты расположены согласно стандарту T568A или T568B, что позволяет корректно соединять кабели разных типов.
Внутри устройства присутствуют клеммы для закрепления жил кабеля. Обычно они выполнены в виде винтовых зажимов, что способствует долговечности и надежности соединения. Такое решение позволяет легко осуществлять монтаж и замену кабеля без дополнительного инструмента.
На корпусе размещены технологические отверстия и защелки, которые облегчают установку розетки в монтажной коробке или стене. Добросовестные модели оснащены механизмами самозатягивания, что ускоряет процесс монтажа и минимизирует риск неправильного подключения.
Дополнительные элементы включают механизм блокировки кабеля, предотвращающий его случайное вытягивание. Также важен контакт заземления, обеспечивающий дополнительную защиту от электромагнитных помех и статического разряда.
Обратите внимание на качество используемых материалов, особенно металлов контактов, потому что оно влияет на стабильность соединения и срок службы устройства. Хорошее покрытие контактов повышает их сопротивление окислению и механическую устойчивость.

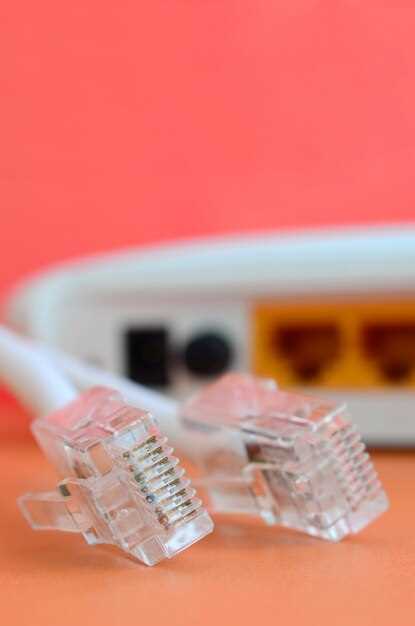

Типы разъемов и их различия
Выбирая сетевую розетку RJ45, важно учитывать тип разъема и его конструкцию, чтобы обеспечить надежное соединение и совместимость с кабелями.
Наиболее распространенные типы разъемов RJ45 делятся на две категории: катетные и пластмассовые.
- Катетные разъемы: используют металлические контакты, которые жестко закреплены внутри корпуса. Это обеспечивает прочность и надежность соединения, особенно при постоянной эксплуатации и большом числе подключений. Обычно применяются в промышленных условиях или при стационарной установке.
- Пластмассовые разъемы: оснащены гнездами и вставками из пластика, что делает их более легкими и дешевыми. Они подходят для бытовых целей и временных подключений, однако менее устойчивы к механическим нагрузкам и износу.
Внутренние контакты у разъемов бывают односторонними и двусторонними.
- Односторонние разъемы: контактная плата или контакты расположены с одной стороны. Такие разъемы зачастую проще в монтаже и подключении. Они подходят для кабелей с определенным расположением проводов.
- Двусторонние разъемы: контакты расположены с двух сторон, что обеспечивает большей гибкости при соединении. Их используют для более сложных систем, где необходимо обеспечить высокую скорость передачи данных.
Параметры разъемов также различаются по категории поддержки скорости передачи данных.
- Категория 5e: обеспечивает скорость до 1 Гбит/с и подходит для большинства домашних сетей.
- Категория 6: поддерживает скорость до 10 Гбит/с на коротких дистанциях, идеально подходит для скоростных систем.
- Категория 6а и выше: позволяют передавать данные с более высокой скоростью и на большие расстояния без потери качества сигнала.
Также при выборе разъемов стоит обратить внимание на тип кабелей: кабели с внутренней тефлоновой или начинкой из луженой меди требуют соответствующих разъемов, чтобы избежать ухудшения качества соединения.
Основные рекомендации: выбирайте разъемы с металлическими контактами для стационарных и промышленных систем, а для временных или бытовых задач – пластиковые. Следите за соответствием категорий, чтобы не ограничивать возможности сети и обеспечить стабильную работу устройства.
Передаваемые данные: скорость и протоколы
Чтобы обеспечить высокую скорость передачи данных через Ethernet-кабель, используйте кабели категории не ниже Cat 6. Они поддерживают частоты до 250 МГц и скорости до 10 Гбит/с на расстояниях до 55 метров.
Выбор протокола также влияет на эффективность передачи. Наиболее распространенным является Gigabit Ethernet (1000BASE-T), который дает стабильную скорость до 1 Гбит/с и совместим с большинством устройств современного оборудования.
Передача данных осуществляется через последовательность активных сигналов согласно стандарту IEEE 802.3. Новые стандарты, такие как 10G Ethernet (IEEE 802.3ae), расширяют возможности до 10 Гбит/с, что особенно важно для серверных и профессиональных решений.
Обратите внимание, что качество кабеля и корректность его подключения напрямую влияют на итоговую скорость. Используйте фирменные коннекторы RJ45 и избегайте обжатий и повреждений кабеля.
Также важно учитывать поддерживаемый протокол на оборудовании. Например, при использовании портов 10G Ethernet, убедитесь, что сетевые карты и коммутаторы тоже адаптированы для таких скоростей, чтобы не возникл ограничений.

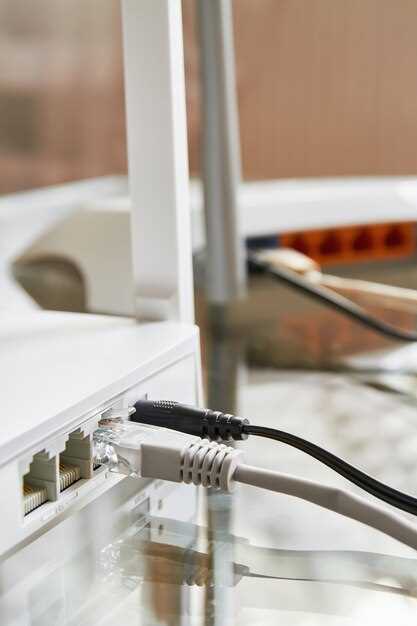

Стандарты и категории кабелей для RJ45
Для обеспечения надежной работы сети выбирайте кабели, соответствующие стандартам категории и передаваемым скоростям. Категория 5e подходит для сетей до 1 Гбит/с и обеспечивает стабильное соединение на расстоянии до 100 метров. Категория 6 увеличивает пропускную способность и минимизирует помехи, поддерживая скорость до 10 Гбит/с на таких же расстояниях. В условиях высоких требований к скорости и сопротивляемости интерференции используют кабели категории 6a или 7, которые способны передавать данные с частотой до 500 МГц и выше, сохраняя стабильность при нагрузках.
Обратите внимание, что стандарты указывают не только на категорию, но и на тип экранирования. Неэкранированные кабели (UTP) проще в монтаже и дешевле, однако более уязвимы к помехам. Экранированные варианты (STP или FTP) предпочтительнее в условиях сильных электромагнитных помех или сложных монтажных условий, обеспечивая устойчивость сигнала. Подбирая кабель, всегда сверяйте его соответствие стандартам и тип соединения, чтобы добиться оптимальной скорости и стабильности сети.
Границы совместимости и совместимость с другими разъемами
Учитывайте, что RJ45 предназначен для соединения устройств Ethernet и совместим с большинством кабелей категории 5e, 6 и выше. Однако, для гарантии корректной работы важно проверить категорию кабеля и его соответствие стандартам.
RJ45 не совместим напрямую с разъемами другого типа, например, RJ11 или USB. При необходимости подключить устройство с разъемом другого типа, потребуется адаптер или конвертер, специально предназначенный для преобразования сигнала и подключения.
Межфункциональные свойства RJ45 позволяют использовать его в качестве интерфейса для построения локальных сетей, однако при этом важно помнить о стандартах передачи данных. Например, для Gigabit Ethernet применяются кабели категории 6 и выше с поддержкой соответствующих скоростей и спецификаций.
Некоторые устройства с разъемами, включающими встроенную поддержку PoE (питание по Ethernet), требуют использования совместимых кабелей и правильных портов, чтобы обеспечить бесперебойную работу питания и передачи данных.
Обращайте внимание на длину кабеля: у стандартных решений диапазон до 100 метров для Ethernet-кабеля. Переходы и расширения могут потребовать повторителей или усилителей сигнала для снижения потерь и поддержания скоростей.
Обязательно проверяйте технические характеристики устройств, подключаемых к RJ45, чтобы исключить несовместимость по протоколам или скоростям передачи данных. Это убережет от проблем с соединением и потерь качества сигнала.
Практические советы по монтажу и использованию розеток RJ45
Перед началом укладки кабеля убедитесь, что все инструменты и материалы подготовлены: тестер для проверки соединения, кабельный нож, обжимные клещи и качественные катушки кабеля.
При выборе места для монтажа розетки избегайте зон с высокой влажностью, повышенной пылью или рядом с электромагнитными источниками шума, чтобы сохранить качество сигнала.
Перед подключением обрежьте кабель по прямой линии, удалив изолятор и оболочку, чтобы не повредить внутри находящиеся жилы. Оставляйте одинаковую длину жил, чтобы обеспечить равномерный контакт с контактами разъема.
Используйте схему цветовой маркировки T568A или T568B, согласовав проводку с существующей сетью или оборудованием. Не меняйте порядок жил в розетке, чтобы избежать ошибок и потерянных соединений.
При обжатии кабеля руками или с помощью клещей убедитесь, что провода плотно зафиксированы, а изоляция прошла полностью в контактные элементы разъема, чтобы избежать прерываний сигнала.
Проведите тестирование связки с помощью тестера после монтажа. Попросите проверить каждое соединение, чтобы убедиться в отсутствии ошибок, и только после этого закрепите розетку в видеокоробке или стене.
Регулярно проверяйте состояние кабелей и соединений, особенно в случаях увеличенного механического воздействия или влажности. Замена вышедших из строя кабелей или разъемов помогает поддерживать стабильную работу сети.
Распределение по помещениям и выбор места для установки
Выбирайте места для установки RJ45-розеток в близости к основным рабочим зонам и расположениям техники, чтобы минимизировать длину кабеля и снизить потери сигнала.
Для офисных помещений рекомендуется размещать розетки в стенах около рабочих столов, на расстоянии 30-50 см от пола, чтобы обеспечить удобный доступ и аккуратную прокладку кабелей.
В жилых комнатах оптимально устанавливать розетки рядом с потенциальными точками доступа к интернету, например, возле телевизора, возле письменного стола или у компьютерного стола, чтобы не превышать длину кабеля более 3-5 м.
Перед началом монтажа определите наиболее удобное расположение розеток, избегайте мест с возможными повреждениями или риском механического воздействия. Не рекомендуется устанавливать их прямо под окнами или рядом с отопительными приборами, чтобы исключить влияние температуры и влажности.
Обеспечьте равномерное распределение розеток по помещениям, чтобы создать удобную сеть без необходимости протягивать кабели через всю комнату. В больших пространствах лучше использовать несколько точек для сниффа, чтобы снизить риск перегиба и обеспечить стабильное подключение.
Размещение розеток ближе к силовым электропроводам помогает снизить помехи, особенно в комнатах с большим количеством электроприборов. Планируйте расположение так, чтобы кабели не пересекались с электропроводкой и не создавали помех сеть.
| Расположение | Рекомендуемый уровень | Комнатные особенности |
|---|---|---|
| Рядом с рабочим столом | 30-50 см от пола | Обеспечивает удобство подключения устройств и чистоту прокладки кабелей |
| Вдоль стен в жилой комнате | На высоте около 20-30 см от пола | Доступ к розеткам с любой стороны мебели, минимизация кабельных клочек |
| В коридорах или прихожих | На высоте 40-50 см | Позволяет подключать камеры или умные устройства, ищите места, свободные от механических повреждений |
Инструменты и материалы для монтажа
Для надежной установки сетевой розетки RJ45 понадобятся качественные инструменты и материалы. Начните с отвертки с крестовым и плоским наконечником, чтобы закрепить корпус и подключить кабели. Не забудьте о кусачках или бокорезах для обрезки кабеля до нужной длины и разжимании витых пар. Пассатижи помогут аккуратно расправить и подготовить жилы для соединения.
Для очистки поверхности и сжатия разъемов используйте специальный инструмент — калиперы или crimping tool для RJ45. Он обеспечит плотное соединение и предотвращает перебои в сети. Паяльник и термоклеевой пистолет пригодятся, если потребуется дополнительная герметизация или защита соединений.
Материалы включают в себя сам кабель категории минимум CAT6 или CAT6a, который подходит для передачи данных высокого уровня. Разъемы RJ45 должны отвечать стандартам и быть совместимыми с выбранным кабелем. Также необходимы изолента или термоусадочный рукав для защиты соединений.
| Инструмент | Назначение |
|---|---|
| Отвертка (крестовая/плоская) | Закрепление корпуса, подключение кабелей |
| Кусачки/бокорезы | Обрезка кабеля, подготовка жил |
| Пассатижи | Распределение и подготовка жил |
| Crimping tool | Обжимка разъемов RJ45 |
| Паяльник или термопистолет | Дополнительная герметизация |
| Материал | Назначение |
| Кабель Ethernet категории CAT6 или выше | Передача данных |
| Разъемы RJ45 | Соединение кабелей и устройств |
| Изолента или термоусадочные рукава | Защита соединений |

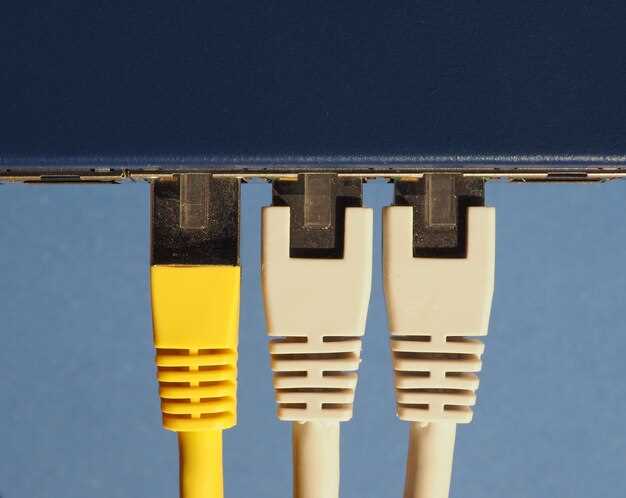

Пошаговая инструкция по подключению
Перед началом отключите питание на устройстве. Используйте отвертку для снятия крышки соединительной коробки или панели, где будет устанавливаться разъем RJ45. Разместите сетевую розетку в выбранном месте, закрепите ее на стене, закрепив крепежные элементы и обеспечив надежную фиксацию.
Снимите пластиковую защитную крышку на самом разъеме RJ45 и подготовьте кабель. Очистите примерно 2-3 сантиметра внешней изоляции кабеля, чтобы оголить парные жилы. Разделите жилы по цветам согласно выбранной схемы (обычно T568B или T568A). Убедитесь, что жилы расправлены и не перепутаны.
По очереди вставьте жилы в контактные зажимы разъема так, чтобы каждый провод занял правильное место согласно выбранной схеме. Проверьте точность расположения жил – они должны достичь окончания разъема и быть закреплены плотно. Используйте обжимные клещи для фиксации жил в контактных зажимах, надавив до щелчка.
Прорежьте излишки жил, оставив около 1-2 миллиметров выступающего материала за пределами контактов. Установите крышку разъема на место и аккуратно защелкните ее, убедившись, что она надежно зафиксирована.
Подключите кабель к розетке, вставляя его до упора. Проверьте надежность соединения, слегка надавливая на кабель, чтобы исключить возможность его выпадения. Если есть возможность, протестируйте работоспособность соединения с помощью тестера или компьютера – убедитесь, что сеть активна и скорость передачи данных соответствует стандартам.
Верните крышку на место, закрепите розетку в стене или панели, закрепите крепежные элементы. Подключите питание и проверьте наличие сигнала на конечном устройстве, например, на компьютере или маршрутизаторе.
Ошибки при установке и как их избежать
Начинайте с правильного выбора кабеля. Используйте только сертифицированные круглые сетевые кабели категории не ниже Cat5e или Cat6. Это обеспечит надежность соединения и снизит риск потери сигнала.
Перед укладкой избегайте скруток и перегибов кабеля. Неправильный радиус изгиба может повредить изоляцию и ухудшить качество передачи данных. Стремитесь к минимальному радиусу, указанному в инструкции производителя.
При подготовке кабельных пар не допускайте перекрещивания или пересечения проводников. Это приведет к нарушению парности и появлению помех. Используйте соответствующие схемы соединения, например, T568A или T568B, и придерживайтесь одного стандарта для обоих концов кабеля.
Ограничивайте длину кабеля до 100 метров без усиления. Передача сигнала на большом расстоянии без повторителя или сетевого коммутатора вызывает слабое качество соединения и потерю данных. Следите за длиной, чтобы сохранить стабильность работы сети.
Не забывайте о правильном оформлении соединений в коннекторе. Вставляйте каждую пару по очереди, задерживая ее до щелчка, чтобы обеспечить плотное прилегание и надежный контакт. Используйте тестер для проверки правильности подключения после установки.
Используйте инструменты для зачистки и обжима кабеля, соответствующие типу разъема RJ45. Некачественный инструмент может привести к неправильной зачистке или ненадежному соединению, что снизит стабильность сети.
Проводите проверку после установки. Используйте тестер или сетевой анализатор для выявления ошибок – неправильная полярность, пропущенные контакты или поврежденные провода сразу выявятся и помогут устранить проблему прежде, чем устройство начнет работать.

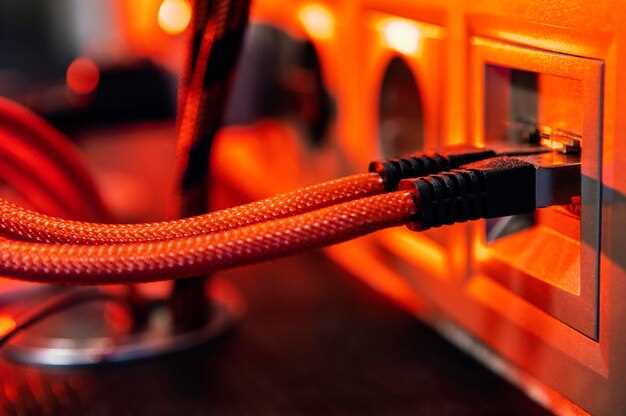

Тестирование и проверка работы сети после монтажа
Перед подключением устройства или компьютера выполните проверку кабельных соединений с помощью тестера RJ45. Он выявит наличие обрывов, перегибов или неправильных соединений, что предотвратит дальнейшие проблемы.
Подключите измеритель к разъемам и проверьте наличие всех проводов по цветам в соответствии с стандартами T568A или T568B. Образцовые последовательности помогу определить правильность монтажа.
После физической проверки подключите устройство к сети и запустите тест через программное обеспечение или встроенные функции коммутатора. Оцените скорость передачи данных и стабильность соединения.
Обратите внимание на задержки и потерю пакетов, которые указывают на возможные неисправности или неправильную настройку сети. Для более точной диагностики используйте диагностические инструменты, такие как ping, iperf или специальное программное обеспечение для анализа соединений.
Если выявлены сбоии или нестабильность, перепроверьте соединения, повторно закрепите коннекторы или замените поврежденные кабели. После устранения неполадок повторите тестирование, чтобы убедиться в полном исправлении ошибок.
Проверьте работу сетевых устройств – маршрутизаторов, свитчей и коммутаторов. Они должны автоматически распознать новые кабели и обеспечить стабильную работу сети.
Не забывайте документировать результаты проверки и фиксировать любые найденные неполадки с указанием причин их появления. Такой подход поможет избежать подобных ошибок в будущем и станет основой для регулярного технического обслуживания сети.
