Для восстановления классического лампового регенеративного приемника важно начать с точного определения состояния ламп и их цепей питания. Проверьте каждую лампу на исправность и замените вышедшие из строя или потерявшие яркость экземпляры.
Ключ к успеху – правильная настройка цепи обратной связи. Регулируйте регенеративный конденсатор плавно, чтобы добиться максимальной чувствительности и при этом избежать самозаводки. Используйте тестер или осциллограф для контроля за процессом, что значительно повысит точность и стабильность работы.
Конструкция и настройка лампового регенеративного приемника: пошаговая инструкция
Выберите подходящую лампу, например, 6Н23П или 6Н2П, и установите ее в блок предвыхода с хорошим охлаждением. Подключите анод, катод и сетку согласно схеме, обеспечив надежные контакты. Используйте трансформатор питания с регулируемым напряжением для плавного подбора анодного напряжения до 250-300 В.
Создайте контур возбуждения, соединяя катушку индуктивности с конденсатором переменной емкости 100-200 пФ. Регулируйте конденсатор так, чтобы добиться резонанса на желаемой частоте – обычно в диапазоне 1-10 МГц. Добейтесь максимальной амплитуды сигнала на аноде лампы, наблюдая за уровнем на осциллографе или усилителе.
Установите регенеративную цепь, подключив переменный резистор или регулируемый пьезоэлемент, чтобы управлять обратной связью. Постепенно увеличивайте его сопротивление, пока не появится характерное усилие и устойчивое колебание – это и есть точка настройки. Не допускайте перерегулировки, чтобы избежать самозаводки.
Подключите входной контур к антенне или через согласующий трансформатор, убедившись, что входное сопротивление совпадает с внешней антенной для минимальных потерь. Проверьте уровень приема, подбирая емкость контура и положение катушки для улучшения чувствительности.
Произведите итоговую настройку, медленно поверяя регенератор и контур, чтобы получить чистое, устойчивое звучание сигнала без шорохов и самозаводки. Зафиксируйте параметры контура и цепи обратной связи, чтобы повторять настройки при необходимости. Постоянный контроль и аккуратность в подстройке обеспечат стабильную работу и высокое качество приема.
Выбор ламп и их характеристики для регенеративного приемника
Для регенеративного приемника оптимально подходят вакуумные лампы типа 6SQ7 или 12AT7, обеспечивающие хороший токовый режим и низкий уровень шума. Обратите внимание, что параметры тока накала не должны превышать 0,3 А, чтобы избежать перегрева трансформаторов питания.
Обратите внимание на параметры усиления и коэффициент усиления лампы. Для стабилизации работы и повышения чувствительности рекомендуется использовать лампы с усилением около 20-30. Это обеспечит достаточную амплитуду сигнала без чрезмерных искажений.
Отдельное значение имеют характеристики сопротивлений и емкостей, интегрируемых в цепи лампы. Используйте высококачественные конденсаторы с низким уровнем внешних шумов и сопротивлениями в диапазоне десятков кОм для стабилизации Гейзенберга и предотвращения паразитных колебаний.
Для катодов лучше выбрать материалы с высоким уровнем посеребрения или ферритовые материалы, так как они уменьшают паразитные резонансы и увеличивают точность детекции. Важно следить за температурой ламп: лучше использовать модели с стабилизированным режимом нагрева, чтобы избежать ухудшения характеристик со временем.
Флюоресцентное покрытие или конструкционные особенности ламп, такие как наличие металлического экрана, способствуют снижению внешнего электромагнитного вмешательства. Для питания ламп применяйте стабилизированные источники с минимальными пульсациями, чтобы обеспечить стабильность работы приема.
Экспериментально выбирайте лампы с похожими параметрами, поскольку разные производства могут давать незначительные отличия. В практике чаще всего используют отечественные лампы типа 6П14П, которые успешно зарекомендовали себя в подобных схемах за счет высокой надежности и стабильности характеристик.
Подбор катушек и конденсаторов для настройки резонанса
При подборе катушек обращайте внимание на их индуктивность, которая должна соответствовать расчетной частоте. Для этого используйте катушки с ферритовым или янтарным сердечником, чтобы снизить паразитные инерции и добиться стабильной резонансной частоты. Значению индуктивности сопоставляйте конденсаторы с емкостью, определяемой по формуле: C = 1 / (4π²f²L), где L – индуктивность, а f – рабочая частота. Чаще всего для частот радиоточки используют конденсаторы с точностью не ниже 5%, значениями 10-100 нФ. Не экономьте на качестве, ведь низкокачественные компоненты склонны к деградации, что сказывается на стабильности настроек.
При подборе конденсаторов избегайте пленочных или керамических изделий с высоким уровнем микроэлектрической паразитики, лучше отдавать предпочтение танталовым или электролитическим. Для точной настройки рекомендуется иметь набор конденсаторов разной емкости, от 10 нФ до нескольких сотен нФ, чтобы иметь возможность точно подобрать комбинацию, соответствующую нужной частоте. Следите за допуском компонентов: для критичных элементов выбирайте параллельные или последовательные связи, чтобы добиться минимальных отклонений от расчетных параметров.
Перед монтажом проверьте индуктивность и емкость каждого компонента с помощью мультиметра или LCR-meter. После сборки выполните плавную настройку – медленно регулируйте ёмкость и индуктивность, прислушиваясь к максимально чистому и громкому сигналу. В дальнейшем можно закрепить оптимальную комбинацию, использовав пайку или хорошую контактную колодку, чтобы избежать дребезга и дрейфа параметров при эксплуатации.
Регулировка уровня регенерации без потеря качества сигнала
Начинайте настройку регулятора регенерации с минимальных значений, постепенно увеличивая его, пока не достигнете максимальной чувствительности без лишних шумов и искажений. Используйте шумомер или наблюдайте за уровнем шума на индикаторе, чтобы определить точку оптимальной настройки. В процессе регулировки следите за тем, чтобы сигнал оставался стабильным, а уровень поступающего шума не превышал допустимых значений. Не забывайте регулировать также и усилитель по входу, чтобы избежать перегрузки и сохранить качество приема. Если заметили потерю четкости или появление помех при увеличении регенерации, уменьшите уровень чуть ниже этого порога и зафиксируйте окончательный настрой. Такой подход позволяет повысить чувствительность, не ухудшая качество сигнала и сохраняя его чистоту. Важно уделять внимание гармоническому состоянию цепи: чрезмерная регенерация может привести к самовозбуждению и росту помех, поэтому балансирует этот параметр – ключ к стабильной работе приемника.
Использование схемных решений для минимизации помех и шумов
Для снижения уровня помех и шумов в ламповом регенеративном приемнике рекомендуется применять экранирование и грамотную фильтрацию в цепях питания.
- Примените заземление по принципу ‘звезда’ – это уменьшит электромагнитные помехи, проникшие из внешней среды, и снизит уровень паразитных токов.
- Используйте раздельные экраны для силовых и чувствительных цепей, что снизит взаимное влияние и позволит уменьшить шум, передаваемый по проводам.
Конденсаторы-фильтры, установленные в цепях питания, значительно уменьшают помехи, вызванные колебаниями напряжения и электромагнитными помехами с внешних источников.
- Разместите фильтры на входах питания блока питания, чтобы подавить высокочастотные помехи, передаваемые через сеть электроснабжения.
- Используйте качество фильтров с низкими отключениями и фильтрующими характеристиками, подходящими под частотный диапазон радиоэфира.
Проектируя схему, обязательно внедряйте минимизацию циклических и паразитных индуктивностей – избегайте длинных проводов и прямых линий в критических участках.
- Расположите цепи малого уровня сигнала максимально близко к входным точкам, избегая пересекающих или длинных проводов, что позволяет снизить электромагнитное перекрестное влияние.
- Используйте ферритовые кольца или ферритовые вставки на кабелях и компонентах для уменьшения высокочастотных шумов и паразитных колебаний.
На преобразователях и усилителях применяйте схемы уровня и усиления сигнала, специально настроенные на снижение внутренних шумов.
- Добавьте последовательные или паразитные резисторы для стабилизации и уменьшения шума внутри цепей.
- Используйте сбалансированные входы, чтобы повысить отказоустойчивость к внешним помехам и усилить чистоту принимаемого сигнала.
Иногда помогает так называемый ‘заземляющий разрыв’ в цепях, где можно устранить цепи замыкания или снизить влияние паразитных токов, провоцируемых несовпадением потенциалов.
- Включите в цепь заземляющие диоды и резисторы, которые позволяют управлять токам в цепях заземления и избегать накопления статического электричества.
Реальные возможности восстановления и модернизации классического лампового приемника
Для восстановления лампового приемника рекомендуется начать с замены изношенных ламп на аналогичные или современные релуи, что поможет снизить риск перегрева и повысить стабильность работы. Перепайка обрывов и проверка целостности цепей обеспечивают надежность входных и выходных каскадов. Использование качественных компонентов, таких как новые конденсаторы и резисторы, не только продлевает срок службы, но и позволяет повысить чистоту звука.
Модернизация включает установку высококачественного усилителя не старомодных технологий, который сможет получить максимум от лампового тракта. Важно правильно подобрать трансформаторы межкаскадного питания и усиления, чтобы сохранить оригинальный голос приемника и одновременно улучшить его параметры. Такой подход позволяет обеспечить более стабильную работу при изменяющихся условиях и снизить шумы.
Следующая ступень – это усовершенствование системы питания. Замена старых сетевых трансформаторов на новые или использование стабилизированных блоков питания снизит паразитные шумы и повысит качество сигнала. Также можно внедрить фильтры и шунтирующие конденсаторы для уменьшения помех и повышения динамического диапазона.
| Мероприятие | Описание |
|---|---|
| Замена ламп | Использование аналогичных или современных релуи для повышения стабильности работы |
| Обновление компонентов | Установка новых конденсаторов, резисторов и трансформаторов |
| Модернизация питания | Переход на стабилизированные и фильтрованные источники питания |
| Улучшение цепей | Перепайка, добавление шунтирующих элементов для снижения шумов |
| Настройка и регулировка | Точное выставление параметров по оригинальным схемам или их улучшение |
Комплексный подход к восстановлению и модернизации позволяет не только вернуть классический приемник к жизни, но и сделать его звучание более чистым, стабильным и пригодным для современной эксплуатации. Такие мероприятия помогают максимально сохранить оригинальный образ и звук, одновременно повышая надежность и комфорт использования.

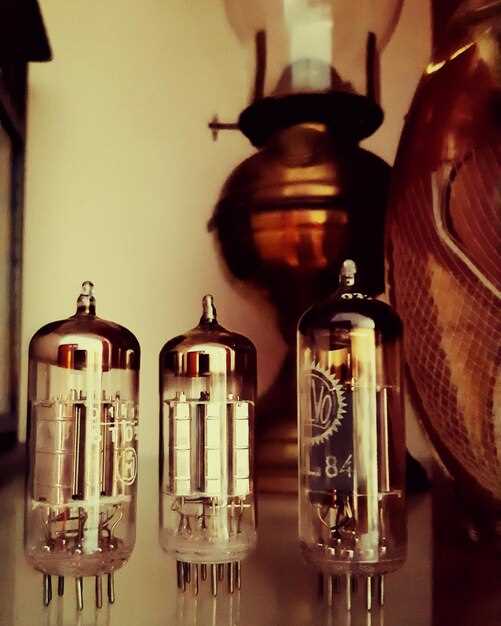

Обновление цепей питания и замена элементов для повышения надежности
Замените электролитические конденсаторы на новые с низким ESR и соответствующей рабочей напряжённостью, чтобы снизить риск деградации и обеспечить стабильность питания. Используйте конденсаторы типа tantalum или керамические для фильтрации высокочастотных помех.
Рекомендуется установить дополнительные фильтрующие элементы, такие как ферритовые кольца или индукторы, на линиях питания для уменьшения помех и повышения стабильности работы цепей.
Проверьте все узлы питания на наличие обгораний, трещин и коррозии. В случае повреждений замените поврежденные резисторы или токопроводящие дорожки с учетом допустимых мощностей и токовых нагрузок.
Обеспечьте достаточную и равномерную теплоотдачу для радиаторных элементов и стабилитронов, чтобы предотвратить их перегрев и ухудшение характеристик. Используйте теплопроводную пасту и аккуратно закрепляйте элементы.
При необходимости расширьте цепи питания, добавив дополнительные стабилизаторы или источники питания для ключевых блоков, что повысит отказоустойчивость приемника.
- Регулярно проверяйте нагрев элементов питания
- Контролируйте состояние электролитических элементов с помощью измерения ESR
- Проводите профилактическую чистку контактных соединений и пайки
Добавление современных компонентов без потери ретро-стиля
Используйте миниатюрные современные стабилизированные источники питания, скрытые внутри корпуса, чтобы не нарушать визуальную гармонию. Подбирайте модули с тонким корпусом и ретро-дизайном или маскируйте их под классические элементы.
Вместо громоздких твердотельных конденсаторов вставляйте многослойные керамические компоненты, имитирующие стиль старых радиодеталей, сохраняя при этом низкий уровень паразитных емкостей и шума.
Обеспечьте подключение современных транзисторов или операционных усилителей через симметричные кабели или разъемы с кожухами в стиле прошлого века, чтобы избежать визуальных конфликтов.
Используйте ферритовые фильтры или балансные переменные конденсаторы для гармонизации входных сигналов с цифровыми приборами, не изменяя внешний вид устройства.
Для индикации используйте светодиоды с ламповым эффектом, размещенные внутри ретро-стеклянных корпусов или в стильно оформленных окнах корпуса. Можно внедрить миниатюрные OLED-дисплеи с эмуляцией газового или индикаторного стиля для отображения параметров без утраты ретро-эстетики.
Объединяйте современные компоненты при помощи печатных плат с классическими разводками и симметричными чертежами, избегая чрезмерных кабелей и проводов, чтобы сохранить аккуратность и классический внешний вид.
Добавляйте современные компоненты по одной, тщательно разрабатывая внутреннюю компоновку, чтобы сохранить уровень привычной для регенеративных приемников эстетики и минимализма. Такой подход позволяет сочетать надежность и функциональность новинок с теплой ретро-атмосферой устройства.
Использование дополнительных антенн для расширения диапазона приёма
Установите на приемнике несколько антенн с разными характеристиками, например, длинными и короткими. Длинные антенны хорошо ловят низкочастотные сигналы, а короткие – высокочастотные.
Разместите антенны на разных высотах и направлениях, чтобы минимизировать взаимные зашумления и повысить вероятность захвата слабых сигналов с дальних радиостанций.
Свяжите антенны через специальный коммутатор или переключатель, чтобы быстро менять активную антенну в зависимости от принимаемых волн. Это поможет оптимизировать приём без вмешательства в схему радиоприемника.
Используйте активные антенны для усиления сигналов на длинных диапазонах. Они требуют питания, но значительно увеличивают чувствительность приёмника.
Многолучевые антенны или антенны с массивом элементов позволяют формировать направленные лучи и расширяют спектр приёма, особенно при использовании в условиях сильных радиопомех.
Определите оптимальные направления для каждой из антенн, ориентируя их на источники сигнала. Часто достаточно простого вращения, чтобы повысить качество приёма и убрать лишние шумы.
Проблемы, при которых необходима диагностика и ремонт ламповых цепей
Обнаружить необходимость ремонта или диагностики ламповых цепей можно по определённым признакам. Первый из них – резкое ухудшение звучания: появление шумов, искажений и пропадание частот. Если ламповый приемник начал подавать не ту музыку, а звучание стало грязным или глухим, стоит проверить цепи.
Далее, наблюдается уменьшение яркости и стабильности работы ламп: они могут светиться тускло или, наоборот, искрить внутри. Постоянные перегорания предохранителей или короткие замыкания указывают на необходимость быстрого вмешательства.
Следующая проблема – пропадание усиления или искажённый сигнал при отсутствии внешних причин. Если при проверке цепей заметны изменения в сопротивлениях, обрыв катушек или деградация электролитических конденсаторов, нужен ремонт.
Обостренная проблема – сильное нагревание ламп или транзисторов в цепи. Высокая температура без причины сигнализирует о нарушениях в цепях питания или неправильной работе элемента.
| Основные признаки | Причина | Что делать |
|---|---|---|
| Шумы, искажения, пропадание частот | Проблемы в ламповых цепях или межкаскадных соединениях | Диагностировать лампы, проверить соединения и компоненты |
| Тусклый или искрящий свет ламп | Изношенность или деградация ламп, низкое качество контактных соединений | Заменить лампы, очистить контакты и контактовые группы |
| Нестабильность работы, снижение усиления | Обрывы цепей, деградация электролитических конденсаторов или сопротивлений | Проверить распайку, заменить вышедшие из строя конденсаторы и резисторы |
| Высокая температура элементов | Перегрузка цепи, неправильное питание или неисправные компоненты | Провести диагностику цепей питания, установить причины перегрева и устранить их |
