Что такое RCA и VGA: особенности конструкции и принцип работы
RCA кабели состоят из одного центрального проводника, окруженного изоляцией и с внешней оболочкой из пластика или резины. Этот кабель передает видеосигнал в виде аналогового сигнала, разделенного на три канала: красный, зеленый и синий. Каждый канал передает отдельный цвет, что обеспечивает передачу цветной картинки. У разъемов RCA обычно есть цветовые метки, позволяющие легко подобрать нужные соединения. Принцип работы основан на аналоговой передаче, при которой видеосигнал модулируется прямо в электрическую форму, что требует качественного экранирования для минимизации помех.
VGA кабели используют разъем с 15 контактами, сгруппированными в три вертикальные линии. Каждый контакт внутри кабеля передает отдельную часть видеосигнала, и в целом VGA обеспечивает передачу аналогового сигнала с более высокой точностью по сравнению с RCA, благодаря более плотной контактной базе и устойчивой конструкции. Кабель передает отдельные сигналы по красочной, зеленой и синей цветовым каналам, а также синхронизации и заземлению. Внутри он имеет несколько жил, покрытых слоем энергетической изоляции, а также надежное экранирование, чтобы снизить влияние электромагнитных помех. Принцип работы основывается на передаче аналогового видео через отдельные проводники, что делает кабель чувствительным к качеству соединения и длине.
Построение и материалы разъемов RCA и VGA
Разъемы RCA построены на основе пластикового корпуса с внутренней металлической частью, которая обеспечивает надежный контакт с кабелем. Внутри используется медная или медно-алюминиевая часть с позолоченными контакторами, что снижает сопротивление и предотвращает коррозию. Внешняя часть, чаще всего пластиковая, обеспечивает изоляцию и защиту от механических повреждений. Для долговечности и стабильности сигнала внутри кабелей используют гибкую, но прочную оболочку из ПВХ или силикона.
В разъемах VGA корпус изготавливается из металла, обычно алюминия или латуни, что способствует хорошему экранированию сигнала и уменьшает воздействие электромагнитных помех. Контакты внутри – это медные сплавы с позолоченным покрытием, обеспечивающим хорошее соединение и длительный срок службы. Конструкция разъема предполагает наличие нескольких внутренних контактов, закрепленных внутри корпуса и соединяющихся с кабелем через пайку или зажимы. Особое внимание уделяется точности геометрии корпуса, чтобы обеспечить плотное прилегание и устойчивое соединение.
Материалы изготовления разъемов напрямую влияют на качество сигнала и долговечность соединения. Для RCA важно использовать качественную медь с покрытием из золота или позолоты, поскольку это снижает риск окисления и ухудшения контакта. В VGA при выборе корпуса нужно отдавать предпочтение металлу с хорошей электромагнитной защитой, чтобы минимизировать помехи и обеспечить стабильный поток данных. Оба варианта требуют аккуратного производства, чтобы обеспечить надежность и долговечность использования.

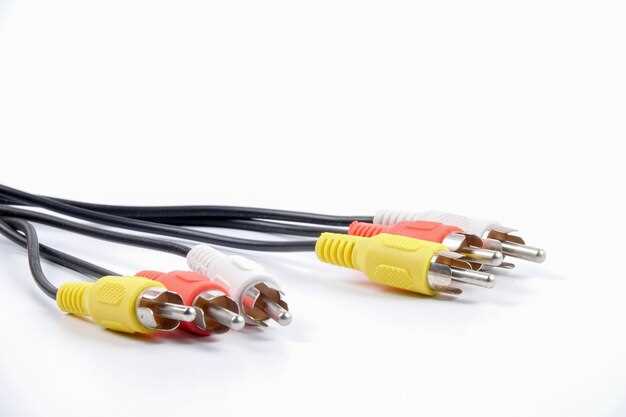

Типы сигнала, передаваемого через RCA и VGA
Для подключения устройств с разъемами RCA и VGA используют разные типы видеосигналов, каждый из которых передает определенные данные. В случае RCA кабелей чаще всего передается композитный видеосигнал, который объединяет яркостные и цветовые составляющие в один поток. Этот тип сигнала подходит для старых телеприемников и видеомагнитофонов, обеспечивает простоту подключения, но уступает в качестве изображениия современным стандартам.
Также через RCA можно передавать компонентное видео, разделенное на несколько каналов: яьерный (Y), синхросигнал (Pb) и красный-G (Pr). Это обеспечивает более четкое изображение с более точной цветопередачей, подходит для подключения DVD-плееров, игровых консолей и других устройств, требующих высокого качества.
VGA реализует аналоговый видеосигнал, предназначенный для передачи сигналов с высоким разрешением. Этот формат передает отдельные сигналы яркости и цветности, что позволяет получать изображение высокого качества на совместимых мониторах и проектках. VGA использует 15-контактный разъем, каждая из которых отвечает за отдельный канал или функцию: линия синхронизации, красный, зеленый, синий и их дополнительное управление.
Такой разделение сигналов делает VGA предпочтительным для устройств, требующих точной передачи изображения, например, для ПК и профессиональных видеостанций. В то же время, качество VGA может ухудшаться при длинных кабелях или электромагнитных помехах, что требует использования качественных кабелей или усилителей сигнала.
Важно помнить, что RCA может передавать как видеосигнал, так и аудио, что расширяет его функции, в отличие от VGA, где отдельные кабели нужны для аудио и видео. В зависимости от подключаемого оборудования и требований к качеству выбирают соответствующий тип кабеля и разъемы.
Подключение устройств с помощью RCA и VGA: основные схемы
При подключении видеоустройств важно учитывать тип используемых кабелей и разъемов. Для устройств с RCA-выходами выбирайте кабели с соответствующими цветными тюльпанами – красным, белым и желтым. Желтый кабель передает видеосигнал, а красный и белый – аудио. Для соединения с HDMI или DVI понадобится преобразователь, поскольку сигналы несовместимы напрямую.
Схема подключения видеопроектора или монитора с VGA предполагает использование кабеля с 15-контактными разъемами. В этом случае соедините VGA-кабель к видеовыходу источника и входу устройства отображения. В случае отсутствия VGA на некоторых современных устройствах потребуется адаптер с преобразованием внутри или внешним блоком.
Для организации стабильной передачи сигнала избегайте длинных кабелей выше 3 метров без усилителей или активных адаптеров, иначе качество изображения может снизиться. При использовании RCA важно правильно установить цвета кабелей в разъемах, чтобы избежать сбоев в передаче изображения и звука.
Некоторые современные видеоустройства используют переходники или кабели-комплекты, сочетающие оба формата – RCA и VGA – что позволяет подключать разные устройства без необходимости покупки дополнительных кабелей. Перед началом убедитесь, что у источника есть соответствующие выходы, и при необходимости используйте адаптеры для преобразования сигнала. Это обеспечит бесперебойную работу и достойное качество изображения.
Поддерживаемые разрешения и качество изображения
Выбирайте кабели с учетом необходимых разрешений, чтобы избежать потери качества. RCA обычно поддерживает стандартное качество с разрешением до 720p, что хорошо подходит для телевидения и старых устройств. VGA способен передавать изображение с разрешением до 1080p, однако качество зависит от состояния кабеля и длины. Чем короче кабель, тем меньше искажения цвета и резкость изображения. Для графики высокого разрешения лучше отдавать предпочтение современным интерфейсам, например HDMI или DisplayPort. Если вы хотите получить максимально четкое изображение, убедитесь, что использованные кабели поддерживают нужные стандарты и что разъемы надежно подключены. Также стоит помнить, что качество сигнала ухудшается при использовании кабелей низкого качества или при длинных линиях, особенно в случае VGA, где возможны помехи и размытость цвета. В большинстве случаев, для Full HD изображений достаточно кабелей с поддержкой до 1080p, но для 4K лучше выбирать интерфейсы с более высокой пропускной способностью. Регулярное обслуживание и замена поврежденных кабелей позволяют поддерживать качество видео и избегать дребезжания изображений и потери цветовой насыщенности. Перед покупкой кабеля проверьте спецификации устройств и убедитесь, что выбранный кабель соответствует необходимым стандартам разрешения и цветовой гаммы.

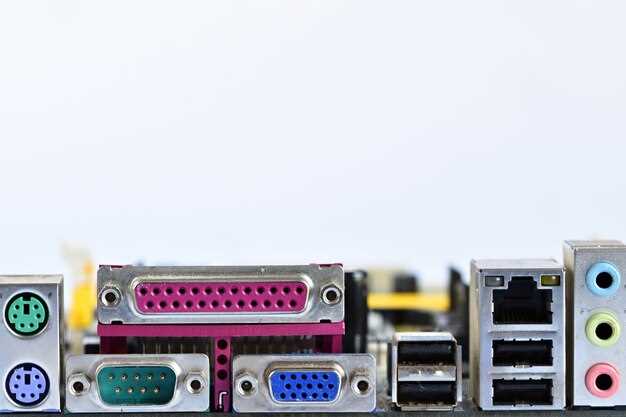

Практические различия и сферы применения кабелей RCA и VGA
Выбирая между кабелем RCA и VGA, ориентируйтесь на конкретные задачи. Если требуется подключить современный компьютер или портативное устройство к монитору или проектору, предпочтительнее использовать кабель VGA, так как он обеспечивает более четкую передачу сигнала благодаря высокому разрешению и стабильности.
Для подключения старых видеомагнитофонов, игровых приставок или домашних кинотеатров часто используют кабели RCA. Они подходят для передачи аналогового сигнала высокого качества, особенно при работе с низкочастотными аудио и видео. Если важна простота и доступность, RCA часто оказывается более удобным выбором.
Обратите внимание, что кабели VGA рекомендуется применять только для передачи видеосигнала, в то время как RCA предлагает возможность отправлять и аудио, что расширяет его сферу применения. В случае, когда требуется одновременная передача видео и звука, лучше взять кабель RCA или комбинированный кабель с обоими типами разъемов.
Для современных устройств, нацеленных на качество изображения и минимальные задержки, предпочтительнее использовать HDMI или DisplayPort. Но если речь идет о совместимости с устаревшей техникой, подключение средствами RCA или VGA остается актуальным. Важно также учитывать, что VGA иногда требует наличия активных адаптеров при подключении к современным цифровым дисплеям.
Совместимость устройств и наземные сценарии использования
При выборе кабелей RCA и VGA важно учитывать тип устройств, которые планируется соединять. Например, большинство старых телевизоров и проекционных экранов поддерживают только VGA или RCA, тогда как современные мониторы и ноутбуки чаще используют HDMI или DisplayPort. Уточняйте наличие соответствующих разъемов на устройствах перед покупкой кабеля.
Для подключения систем видеонаблюдения зачастую используют RCA-кабели, так как они подходят для передачи стандартного аналогового видео и аудио сигнала. В то же время, в профессиональных видеосистемах широко применяется VGA для передачи сигнала на мониторы и проекторы, особенно при использовании старых или бюджетных устройств.
Попадание в сценарии использования требует выбора кабеля с учетом длины. Для коротких соединений (< 3 метров) достаточно кабелей с высоким качеством изоляции, тогда как при длине свыше 5 метров нужно искать модели с усиленной передачей сигнала, особенно для VGA, где слабый сигнал быстро ухудшается.
Планируя подключение нескольких устройств, позаботьтесь о наличии адаптеров и конвертеров. Например, HDMI-в- VGA или RCA-в HDMI превращает сигналы между разными стандартами и расширяет возможности подключения. При этом важно учитывать качество преобразователей – от них напрямую зависит стабильность и четкость картинки.
Для наземных сценариев использования предпочтение стоит отдавать кабелям, которые удовлетворяют требованиям по длине, обеспечивают надежное качество передачи и соответствуют разъемам на имеющихся устройствах. Это поможет избежать перескакивания настроек, потери сигнала и необходимости повторного подключения.
Плюсы и минусы каждого типа кабеля в реальных условиях
Используйте кабель VGA для соединения с устаревшими мониторами или проекторами. Он обеспечивает хорошее качество изображения при длине до 5 метров, однако при превышении этой длины качество может заметно ухудшиться из-за помех и искажений сигнала. В таких случаях стоит подумать о более современном решении.
RCA кабели отлично подходят для подключения аудиовизуальных устройств старого типа, таких как видеомагнитофоны или игровые консоли, особенно если речь идет о передаче аналогового сигнала. Но их слабость – низкое разрешение и уязвимость к помехам, что иногда приводит к ухудшению визуальной четкости и появлению шумов.
Если нужно подключить современные устройства к старому оборудованию, иногда лучше комбинировать оба кабеля. Например, VGA отлично работает с компьютерами, а RCA – с видеоусилителями и ресиверами. Однако такое соединение может потребовать дополнительных адаптеров, что увеличит сложность кабельной разводки и риск потери качества из-за ненадежных переходников.
Для домашнего кинотеатра или игровых систем тоже стоит учитывать, что VGA не поддерживает передачу цифрового сигнала и не обеспечивает высокого разрешения по сравнению с HDMI. RCA при этом лучше подойдет для старых телевизоров, но при необходимости высокой четкости и насыщенных цветов лучше искать более продвинутые кабели.
Обратите внимание, что при использовании кабелей с большими длинами важно выбирать качественные маркировки и избегать дешевых аналогов, чтобы снизить риск ухудшения сигнала и необходимых затрат на ремонт или повторное подключение.
Как выбрать кабель для конкретного устройства и задачи
Определите тип видеоустройства, чтобы выбрать подходящий кабель. Для подключения компьютера к монитору чаще всего используют кабели VGA или HDMI, а для передачи более качественного изображения – DisplayPort или USB-C. Узнайте, какой разъем на вашем устройстве: если на нем есть VGA, выбирайте кабель с VGA-разъемом, для HDMI – HDMI-кабель.
Обратите внимание на разрешение и частоту обновления. Для 4K-видео или игр с высокой частотой кадров потребуется кабель с поддержкой соответствующих стандартов – например, HDMI 2.0 или выше. Для офисных задач и SD-качества вполне подойдет кабель с более низкими характеристиками.
Учтите расстояние между устройствами. Чем длинее кабель, тем выше риск потери качества сигнала. Для длинных подключений выбирайте кабели с усилителем или активной подсветкой сигнала. Обычно для расстояний до 3 метров достаточно стандартных кабелей, а для больших – выбирайте кабели с сертификатом высокого качества.
Проверьте поддержку функций. Если нужен звук с видеосигналом, убедитесь, что выбранный кабель передает аудио. Многие HDMI-кабели делают это по умолчанию, а VGA – только при наличии отдельного аудиоканала.
Наконец, обратите внимание на качество материалов и бренды. Кабели с хорошей защитой от помех, изоляцией и надежными разъемами прослужат дольше и обеспечат стабильную работу. Не стоит экономить на менее дорогих вариантах, особенно при использовании для серьезных задач или долгосрочных решений.
| Тип подключения | Лучшее применение | Длина (рекомендуемая) | Поддерживаемое разрешение |
|---|---|---|---|
| VGA | Проекторы, старые мониторы | до 10 метров | до Full HD (1080p) |
| HDMI | Современные мониторы, ТВ, игровые системы | до 15 метров | до 4K, 60 Гц |
| DisplayPort | Настольные компьютеры, профессиональные мониторы | до 10 метров | до 8K, 60 Гц |
| USB-C / Thunderbolt | Высокоскоростная передача данных и видео | до 3 метров | до 8K, 60 Гц |
Влияние длины кабеля на качество сигнала
Оптимальная длина кабеля для VGA и RCA составляет не более 3 метров. При этом, каждые дополнительные 1-2 метра увеличивают риск ослабления сигнала и появления помех.
Длина кабеля определяет уровень сигнала: при превышении рекомендуемых размеров ухудшается цветопередача, появляется дрожь изображения или потеря четкости. Например, на расстоянии свыше 5 метров по VGA может наблюдаться значительное искажение яркости и цветового баланса.
Используйте активные удлинители или кабели с усилителями для длинных трасс, чтобы сохранить качество передачи. Без дополнительных устройств, предпочтительно ограничивать длину кабеля: лучше использовать несколько коротких сегментов, соединенных с помощью профессиональных адаптеров.
Обратите внимание, что RCA более чувствителен к длине и часто хуже сохраняет качество сигнала на больших расстояниях. В таких случаях целесообразно применять цифровые или HDMI-кабели, где расстояния могут достигать десятков метров без существенного потери качества.
Общее правило: чем длиннее кабель, тем больше вероятность деградации сигнала, особенно при использовании стандартных кабелей без усилителей. Проверяйте качество и целостность кабеля, чтобы минимизировать потери и обеспечить яркий, четкий видеосигнал.
Адаптеры и переходники: плюсы и минусы
Использовать адаптеры и переходники удобно, когда нужно подключить старое оборудование к современным устройствам. Они позволяют быстро и без больших затрат менять тип разъемов, избегая необходимости покупать новые кабели или устройства.
При этом, обратите внимание, что некоторые адаптеры могут снизить качество изображения и звука. Например, при переходе с RCA на VGA или наоборот, возможны искажения, задержки или потеря яркости. Решением часто становятся более дорогие модели, которые обеспечивают лучшее качество сигнала.
Еще один плюс – универсальность. В магазинах можно найти переходники для самых разных комбинаций разъемов: RCA, VGA, HDMI, DVI, DisplayPort и другие. Это позволяет использовать оборудование с разными стандартами без необходимости покупать новые кабели, что экономит деньги.
Однако, есть и минусы. Использование переходников увеличивает риск возникновения неполадок. Плохое качество сборки или из-за недорогих моделей могут появиться проблемы с изображением или шумы в аудиосигнале. Также, при частом использовании адаптеров увеличивается риск их поломки или разъема на устройстве, особенно при неправильной установке.
Важно учитывать, что некоторые адаптеры требуют питания или дополнительных настроек. Например, при соединении старых RCA-устройств с цифровыми современными портами иногда необходимы активные адаптеры, что усложняет монтаж и повышает стоимость комплекта.
Если планируете использовать переходники регулярно, выбирайте модели с хорошими отзывами и проверенную репутацию. В случае редкого использования можно довольствоваться простыми, недорогими вариантами, но без гарантии высокого качества сигнала.
