Определите, для какой задачи нужен разъем. Если вы работаете с сетями Ethernet, преимущество будет у разъемов типа RJ-45. Они универсальны, подходят для кабелей категории Cat5e, Cat6 и выше, и обеспечивают стабильную передачу данных.
Обратите внимание на качество изготовления. Уделяйте особое внимание материалам контактных элементов и корпусу – хорошая пайка и надежное сцепление металлов повысят долговечность и снизят риск сбоев.
Совместимость с кабелем помогает избегать проблем при монтаже. Для профессиональных целей выбирайте разъемы с четко обозначенными контактными схемами и соответствующей посадочной площадкой – так проще подключать и тестировать сети.
Не забывайте о стандарте подключения. Актуальный стандарт для IP-сетей – T568B или T568A. Одна схема должна применяться на обеих сторонах кабеля для правильной работы сети.
Что такое разъем 8p8c RJ-45 и где он применяется
Разъем 8p8c RJ-45 используется для подключения кабелей Ethernet к сетевым устройствам. Он специально разработан для соединения устройств в локальных сетях, предоставляя надежное и удобное решение для передачи данных. Этот разъем подходит для подключения компьютеров, маршрутизаторов, коммутаторов и других сетевых компонентов. Его конструкция гарантирует стабильный контакт и минимальные потери сигнала при эксплуатации в домашних и офисных условиях.
Применение RJ-45 охватывает как проводные сети Ethernet с скоростью передачи данных до 1 Гбит/с и выше, так и телекоммуникационные системы. Внутри корпуса кабеля 8p8c размещаются восемь проводников, что обеспечивает возможность одновременной передачи данных и питания некоторых устройств. Когда выбираете кабель или разъем, обращайте внимание на качество контактных соединений и совместимость с использующимися комплектующими.
| Область применения | Описание |
|---|---|
| Домашние сети | Подключение компьютеров, телевизоров, игровых консолей к локальному интернету через кабель или маршрутизатор. |
| Офисные системы | Обеспечение стабильной передачи данных между серверами, ПК и периферийным оборудованием. |
| Инфраструктура предприятий | Создание сетей с высокой пропускной способностью для работы в большом коллективе. |
| Объекты промышленной автоматизации | Связь промышленных контроллеров и устройств мониторинга по Ethernet. |
| Телекоммуникации | Передача данных в телефонных и информационных линиях, где используются стандартные кабели. |
Определение и основные характеристики разъема 8p8c RJ-45
Разъем 8p8c RJ-45 представляет собой стандартный интерфейс для сетевых кабелей, предназначенный для передачи данных по Ethernet. Он состоит из пластиковой вставки с восемью контактами, что обеспечивает одновременную передачу восьми парных сигналов, необходимых для современной сетевой коммуникации.
Главная характеристика разъема – наличие восемью металлическими контактыми, выполненными из медных или луженых материалов, что обеспечивает хорошую проводимость и минимальный уровень паразитных сопротивлений. Контакты расположены в фиксированной последовательности, позволяющей правильно подключать кабели без ошибок при сборке.
Наиболее популярный вид разъема – широко распространенная категория стандартных модулей, используемых в витой паре. Корпус обычно изготавливается из прочного пластика, который защищает внутренние контакты и способствует долговечности соединения.
Обратите внимание на ключевые параметры:
- Стандартизация по международным стандартам IEEE 802.3;
- Совместимость с кабелями категории Cat5e, Cat6, Cat6a, что определяет скорость передачи данных и длину соединения;
- Стандартизация разъемов по форме и размеру, что обеспечивает универсальность в использовании и возможность соединения с различными сетевыми компонентами;
- Наличие фиксирующей защелки, которая обеспечивает надежное крепление кабеля в разъеме, предотвращая случайное отсоединение;
- Тип контактных пружинных элементов, обеспечивающих плотный контакт и стабильную передачу сигнала;
- Ключевые параметры допуска, такие как переносная нагрузка и сопротивление изоляции, влияющие на качество соединения.
Типы кабелей, совместимых с RJ-45
Кабель категории 5е подходит для сети с скоростью до 1 Гбит/сек и на расстояния до 100 метров. Он широко распространен в домашних и офисных сетях, совместим с большинством устройств.
Кабели категории 6 рассчитаны на более высокие скорости – до 10 Гбит/сек – при коротком расстоянии до 55 метров. Они обеспечивают меньшую задержку и меньшее количество помех.
Кабели категории 7 используют экранирование для каждого парного провода внутри, что позволяет снизить влияние электромагнитных помех и повысить качество сигнала при больших скоростях. Они предназначены для профессиональных систем и требуют соответствующих разъемов.
Кабели категории 8 – новые стандарты для высокоскоростных соединений, поддерживают передачу данных до 40 Гбит/сек на расстояниях до 30 метров. Они чаще всего применяются в дата-центрах, где необходима надежная и быстрая передача данных.
При выборе кабеля стоит ориентироваться на текущие требования сети, планируемую нагрузку и инфраструктуру. Использование кабелей более высокой категории обеспечивает запас прочности и возможность расширения сети без замены кабельной трассы.
Области использования в домашних и корпоративных сетях
В домашних условиях RJ-45 используется для подключения компьютеров, ноутбуков, игровых консолей и смарт-телевизоров к маршрутизатору. Такой кабель обеспечивает стабильное соединение, особенно при необходимости передачи больших объемов данных или организации высокоскоростного интернета.
На предприятиях RJ-45 применяют для организации локальных сетей (LAN), объединяя компьютеры, серверы, принтеры и другие устройства через сетевую инфраструктуру. В таких случаях используются не только стандартные кабели для подключения индивидуальных устройств, но и кабели с повышенной защитой и укладкой в кабель-каналы.
Для офисных зданий важна возможность подключения видеостен, систем видеонаблюдения и IP-камер, что также реализуется через RJ-45. В этих случаях кабели прокладывают по стенам и потолкам, обеспечивая устойчивое соединение в сложных условиях эксплуатации.
Будучи стандартом для широкого спектра задач, разъем RJ-45 подходит для подключения устройств в домашних условиях, обеспечивая простоту и надежность, а в корпоративных сетях – позволяя строить масштабируемые и управляемые сети любой сложности.
Плюсы и минусы разъемов 8p8c по сравнению с аналогами
Использовать разъем 8p8c в большинстве случаев – значит выбирать надежное решение для Ethernet-кабелей. Его преимущество заключается в высокой стандартизации – подходит для большинства сетевых устройств и кабелей категории 5e и выше. Этот разъем легко найти в продаже, и его монтаж на кабель не требует специальных инструментов, что ускоряет сборку.
Однако, несмотря на популярность, разъем 8p8c имеет несколько недостатков. Его конструкция менее устойчива к механическим повреждениям по сравнению с более прочными аналогами, такими как RJ-45 с защитой или в металлическом корпусе. В условиях постоянного подключения и отключения кабеля соединение со временем может ослабевать, что приводит к ухудшению качества сигнала.
Если говорить о совместимости, то 8p8c подходит исключительно для RJ-45, и использование других типов разъемов с этим стандартом вызовет несовместимость. При выборе между аналогами – например, между стандартными 8p8c и защитными разъемами – следует учитывать окружающую среду: для уличных или промышленных условий лучше отдавать предпочтение более закрепленным и защищённым вариантам.
В целом, 8p8c считается универсальным решением для домашней и офисной сети, благодаря своей простоте и достаточной надежности. Однако для более сложных условий и повышенных требований к защите стоит рассматривать альтернативные типы разъемов, которые обеспечивают дополнительные характеристики прочности и защиты от внешних воздействий.
Как выбрать подходящий разъем 8p8c RJ-45: практические советы
Определите цель использования – для домашних сетей или профессиональных установок. Для домашних задач хорошо подходят комбинированные разъемы, которые легко соединяются с различными категориями кабелей. В случае профессиональных построений стоит выбрать разъем с маркировкой, соответствующей категории кабеля, например, Cat6 или Cat7.
Проверьте качество материалов – медные контакты обеспечивают стабильное соединение и низкий уровень сопротивления. Закажите разъем с позолоченными контактами, если нужна максимальная защита от коррозии и стабильная передача данных на долгий срок.
Обратите внимание на тип корпуса – пластиковый разъем легче и проще в монтаже, металлический обладает дополнительной прочностью и лучше защищает от механических повреждений. Выбор зависит от условий эксплуатации и предполагаемой нагрузки.
Измерьте диаметр кабеля перед покупкой – разъем должен плотно охватывать жилу, не оставляя зазоров. Используйте разъемы с регулируемой зажимной пластиной или с защитным кольцом для толстых кабелей.
Обратите внимание на удобство монтажа – разъемы с зажимной клеммой позволяют быстро и надежно закрепить жилы, что особенно удобно при массовой прокладке кабельных линий. Убедитесь, что инструмент для обжима соответствует типу выбранного разъема, чтобы избежать ошибок при сборке.
Выбирайте проверенных производителей – известные бренды обычно гарантируют качество и наличие сертификатов. Это снизит риск приобретения брака и обеспечит долговечность соединения.

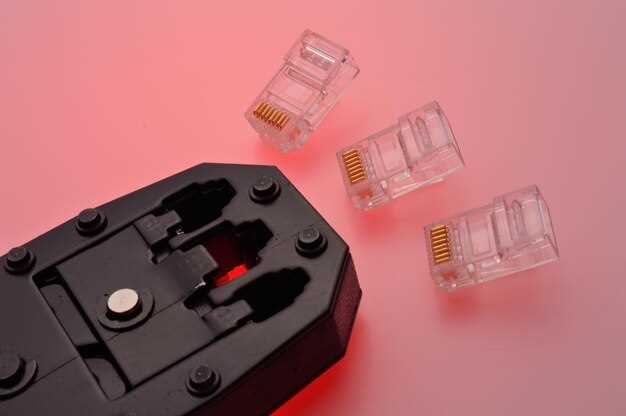

Материал корпуса и его влияние на долговечность разъема
Обращайте внимание на корпуса разъемов из термопластичных материалов, таких как полиамид или полипропилен, которые обеспечивают высокий уровень устойчивости к механическим воздействиям и температурным перепадам. Эти материалы не трескаются и не деформируются под воздействием нагрузок или частых вставлений и извлечений кабеля.
Для повышения прочности используют корпуса с добавками армирующих волокон, например, стеклонаполненного полиамида. Такой состав снижает риск растрескивания при использований в условиях вибрации или частых механических нагрузок, сохраняя стабильность внутренней конструкции.
Металлические корпуса, выполненные из алюминия или латуни, отличаются большей защищенностью и долговечностью, при этом хорошая электропроводимость способствует меньшим потерям сигнала. Однако необходимость в защитных покрывах и возможность коррозии требуют регулярного ухода за металлическими элементами.
Выбирайте разъем с корпусом из материалов, вызывающих минимальный риск износа при активной эксплуатации. Дополнительные защитные покрытия, такие как лаки или анодирование алюминия, снижают износ и устраняют коррозийные процессы, увеличивая срок службы изделия.
- Термопластичные материалы повышают сопротивление механическим воздействиям.
- Армирующие добавки создают дополнительные слои защиты, предотвращая трещины и деформации.
- Металлические корпуса демонстрируют отличную стойкость к воздействию внешних факторов и обеспечивают долговечность при правильном уходе.
Качество и тип контактов для снижения потерь сигнала
Выбирайте разъемы с контактами из никелированного или золоченого материала. Золото обеспечивает минимальный контактный сопротивление и устойчивость к коррозии, что уменьшает потери сигнала при долговременной эксплуатации.
Обратите внимание на конструкцию контактов – пружинистые или надежно припаянные. Пружинные контакты обеспечивают хороший контакт при многократных подключениях и разблокировке, а припаянные – стабильную передачу при эксплуатации в условиях высокой вибрации.
Используйте контакты с гладкой и ровной поверхностью без заусенцев и дефектов. Такие контакты гарантируют уменьшение паразитных сопротивлений, что снижает вероятность помех и потерь сигнала.
| Тип контакта | Материал | Преимущество |
|---|---|---|
| Золотые | Золото | Минимальное сопротивление, высокая стойкость к коррозии |
| Никелированные | Никель | Высокая устойчивость к механическим повреждениям и коррозии |
| Медные с покрытием | Медь с возможным никелированием или золотым покрытием | Хороший баланс стоимости и качества, проводимость |
Обращайте внимание на точность изготовления и соответствие стандартам. Точные, хорошо обработанные контакты снижают уровень возможных потерь и препятствуют возникновению помех даже при высоких скоростях передачи данных.

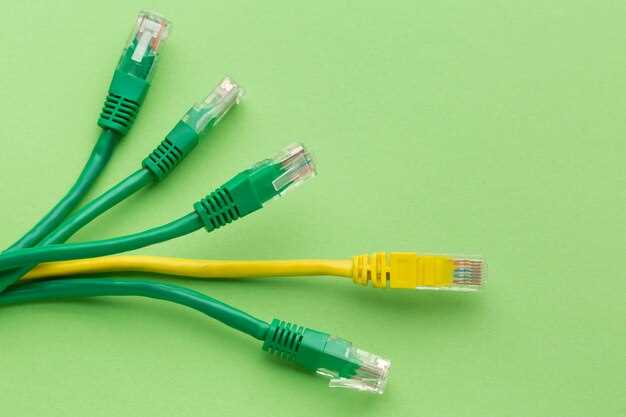

Совместимость с типами кабелей и оборудованием
При выборе кабеля обратите внимание на его внутреннюю жилу: обычно используют медные жилы (различных сечений), обеспечивающие стабильность сигнала. Также важно убедиться, что кабель соответствует стандартам передачи данных вашего оборудования, чтобы не столкнуться с несовместимостью или потерей скорости.
Определите тип оборудования, с которым планируете соединять кабель. В большинстве случаев устройства используют стандарты IEEE 802.3, и большинство сетевых устройств поддерживают кабели с RJ-45, совместимые с Ethernet. В случае специальных решений, таких как промышленные сетевые компоненты или системы с усиленными требованиями, убедитесь, что кабель и разъем соответствуют этим стандартам.
Разъем RJ-45 подходит к кабелям с внутренней оболочкой, соответствующей стандартам, и важно выбрать кабель с правильной категорией и конфигурацией жил для вашей сети. Также проверьте не только поддержку скорости, но и наличие экранирования, если требуется устранить сильные электромагнитные помехи или разместить кабели рядом с мощными источниками электропитания.
Особенности монтажа и удобство подключения
Для быстрого и надежного подключения используйте инструменты с зажимами или разъемами с защелками, которые позволяют надежно зафиксировать кабель без дополнительных инструментов. Перед монтажом убедитесь, что толщина кабеля соответствует требованиям выбранного разъема, чтобы избежать затруднений с вставкой или плохого контакта.
При подготовке кабеля аккуратно обрезайте его концом под нужной длиной, избегая повреждения внутренних жил. Обратите внимание, что правильная установка витых пар в разъем осуществляется по цветовой маркировке, что обеспечивает однородность и снижение риска ошибок. Не допускайте пересечения или скручивания пар внутри кабеля перед вставкой – это снижает электромагнитные помехи и ухудшение сигнала.
При подключении используйте специальный тестер для проверки плоскости соединения. Это позволяет убедиться, что все жилы правильно вставлены и зафиксированы, исключая необходимость повторных монтажных работ. Быстрый и аккуратный монтаж повышает стабильность и долговечность соединения, предотвращая обрывы или низкое качество сигнала.
Обеспечьте правильное оформление кабеля – избегайте его перегиба или сжатия, которые могут вызвать повреждение внутренней изоляции. Продумайте организацию маршрута кабеля, чтобы он не мешал движению и не подвергался механическому воздействию. Это значительно облегчает выполнение последующего обслуживания или изменения конфигурации сети.
