Рекомендуется тщательно заземлять экран кабеля для предотвращения электромагнитных помех и повышения надежности сигнала. Правильное заземление снижает уровень шума, который может возникать при передаче данных, и защищает оборудование от возможных перенапряжений. Этот процесс включает выбор подходящего метода заземления и правильное подключение к общей заземляющей системе.
Важным аспектом является использование высококачественных заземляющих материалов и соблюдение нормативных требований. Конкретные параметры, такие как сопротивление заземления, должны соответствовать стандартам, чтобы обеспечить стабильность сигнала и безопасность системы. Не забывайте регулярно проверять заземляющие соединения и обновлять их при необходимости, чтобы избежать ухудшения характеристик.
Технические особенности заземления экранов в кабельных системах
Всегда подключайте экран к заземляющему контуре на обоих концах кабеля, чтобы минимизировать наводки и повысить стабильность сигнала.
Используйте однородную и низкоимпедансную заземляющую шину, что снижает риск возникновения паразитных токов и улучшает совместимость с системой заземления здания.
При выборе метода заземления учитывайте тип кабеля и условия эксплуатации. Например, для кабелей с экранами из металла-ланцета рекомендуется подключение на обоих концах, а для металлических оболочек – только с одной стороны, если это предусмотрено проектом.
Обеспечьте надежное монтажное заземление с минимальными сопротивлениями сопротивления, не превышающими 1 Ом, чтобы избежать накопления потенциалов, что может привести к помехам и ухудшению работы оборудования.
Используйте раздельные заземляющие шины для различных систем, чтобы исключить передачу помех между ними и обеспечить четкое заделывание экранов.
| Особенность | Рекомендация |
|---|---|
| Тип заземления | Заземление на обоих концах или одной стороне в зависимости от цели и условий эксплуатации |
| Материал соединений | Используйте медные или алюминиевые соединительные элементы с хорошей проводимостью и коррозийной стойкостью |
| Проводимость | Обеспечьте минимальное сопротивление соединений, чтобы снизить уровень паразитных токов |
| Длина кабеля | Чем короче кабель с заземленным экраном, тем меньше вероятность возникновения наводок и паразитных токов |
| Защитное заземление | Обеспечьте надежное соединение с заземляющими устройствами, соответствующими стандартам безопасности |
Выбор подходящего материала для заземления
Медь остается наиболее предпочтительным материалом для заземляющих систем благодаря высокой электропроводимости и устойчивости к коррозии. Ее использование обеспечивает низкое сопротивление и стабильную работу системы даже при длительном эксплуатации.
Алюминий также применяется в заземленных кабелях, особенно там, где требуется снизить вес конструкции и сократить стоимость. Однако алюминий более склонен к коррозии и требует покрытия или специальных сплавов для защиты.
Стальные прутки или провода с цинковым покрытием используют в качестве вспомогательных элементов в заземлении. Они обеспечивают механическую прочность и дополнительную защиту от коррозии, особенно в агрессивных средах.
Грунтовые соединения из нержавеющей стали сочетают в себе долговечность и стойкость к коррозии, хотя и стоят дороже. Они подходят для условий с высоким уровнем влажности и агрессивных почв.
При выборе материала важно учитывать свойства почвы: сухая и песчаная требует более проводящих и устойчивых к коррозии элементов, а влажная или кислота- содержащая почва – материалы с высокой стойкостью к окислению.
Обратите внимание на стандарты и нормативы: используйте материалы, соответствующие ГОСТам или международным стандартам, чтобы обеспечить безопасность и долговечность заземляющей системы.
Расположение точки заземления относительно источника сигнала
Поместите точку заземления как можно ближе к источнику сигнала, чтобы минимизировать длину цепи заземления. Такой подход снижает возможные шумы и помехи, которые могут возникать на протяженных заземляющих проводах. Расположение точки заземления прямо возле прибора позволяет эффективно отвести лишний ток и повысить качество сигнала.
Избегайте расположения заземляющей точки на входных линиях звена или на конце кабеля, удаленном от источника. Такое расположение может привести к возникновению разностей потенциалов и, как следствие, к усилению помех. Оптимально организовать заземление так, чтобы оно шло параллельно цепи сигнала и не создавалось дополнительных ветвей.
Обеспечьте надежный контакт заземляющей точки с корпусом или заземляющим шиной, чтобы минимизировать сопротивление заземления. Хорошая механическая фиксация и использование квалифицированных материалов для контакта гарантируют стабильную работу всей системы.
Следите за тем, чтобы заземление было единым для всей системы, избегайте формирования нескольких точек заземления с разными потенциалами, так как это вызывает разности потенциалов и ухудшает качество сигнала. Многие схемы рекомендуется заземлять в одной точке, расположенной максимально близко к источнику, чтобы убрать поверхностные и паразитные заказы.
Методы заземления: шина, заземляющий провод, монтаж на корпусе
Используйте заземляющую шину для объединения всех проводов заземления в единую систему. Она должна быть металлической и надежно закреплена на панели или корпусе устройства. При этом выбирайте шину с достаточной площадью поперечного сечения, чтобы обеспечить низкий сопротивление и равномерное распределение потенциала. Подключение происходит через клеммы или винтовые зажимы, обеспечивающие надежный контакт.
Заземляющий провод следует прокладывать с минимальным длина и прямыми изгибами, избегая пересечений и потенциальных источников помех. Важным аспектом является его подключение к точке заземления с помощью винтовых клемм или сварных соединений, исключая коррозию и ослабление контакта. Обязательно проверяйте надежность соединений после установки.
Монтаж на корпусе предусматривает проведение заземляющего провода или шины прямо к металлическому основанию техники. В этом случае выбирайте гипоаллергенные и устойчивые к коррозии материалы. Подключайте заземление к специально предусмотренным клеммам или монтажным зажимам, расположенным вблизи гнезд для кабелей. После установки обязательно тестируйте сопротивление заземляющей цепи.
| Метод | Описание | Рекомендации |
|---|---|---|
| Шина | Объединяет все заземляющие проводники в единую точку, обеспечивает равномерное заземление | Используйте медную шину с достаточной площадью поперечного сечения, закрепляйте на жестком основании |
| Заземляющий провод | Провожит потенциал к месту заземления, обеспечивает индивидуальный контур | Прокладывайте короткими отрезками, соединяйте с помощью винтовых зажимов, избегайте механических повреждений |
| Монтаж на корпусе | Проводится к металлической части корпуса или рамке устройства | Используйте коррозионностойкие материалы, закрепляйте надежно и проверяйте сопротивление |
Раработка схемы заземления с учетом длины и типа кабеля
При проектировании схемы заземления внимательно определите длину кабеля, поскольку длинные участки требуют более тщательного подхода к подключению заземления. Короткие кабели, особенно внутри оборудования, менее подвержены накапливанию помех, поэтому заземление можно выполнить с меньшей статью сопротивления и меньшим количеством заземляющих точек.
Для кабелей высокой плотности помех, таких как сигнальные или аудио-кабели, старайтесь обеспечить общий контроль за уровнем шумов через тщательное заземление экрана. В этом случае оптимальна связка ‘экранирование – заземление – соединение с землей’ с минимальным количеством разрывов в экране.
Тип кабеля вносит свои особенности: многожильные кабели с низким сопротивлением требуют надежного заземления отдельной жилой или экрана, чтобы исключить паразитные наводки. Одним из вариантов является подключение экрана на одной стороне (одинарное заземление), либо на обе стороны, если условия требуют минимизации наводок и возможных заземляющих разностей.
Множество факторов, влияющих на схему заземления, включает сопротивление грунта, сопротивление заземляющей цепи и наличие грунтовых воды. Для длинных кабелей и сложных условий рекомендуется использовать заземляющие петли или заземление по всему маршруту кабеля, чтобы снизить эффект электромагнитных наводок.
Дополняет выбор схемы заземления использование компенсаторных элементов – например, заземлителя с низким сопротивлением или заземлительных шин. При проектировании обязательно учитывайте длину кабеля и старайтесь избегать разрывов экрана или последовательных заземлений, чтобы исключить возникновение потенциальных разностей по длине кабеля.
Заключительным шагом является моделирование и тестирование виртуальных прототипов схем заземления, что поможет выявить слабые места и скорректировать подход до запуска в эксплуатацию. Проведение замеров сопротивления заземления в разных точках маршрута обеспечит надежность всей системы.
Практические аспекты монтажа заземления и тестирования системы
Перед началом монтажа убедитесь, что выбранные материалы соответствуют нормативам по электробезопасности и имеют сертификаты качества. При соединении заземляющих проводов используйте клеммы с надежным контактом, избегайте перетягивания. Для минимизации сопротивления заземления применяйте короткие и толстые кабели, и избегайте острых изгибов, чтобы не ухудшить проводимость.
Обеспечьте надежный контакт между экраном кабеля и заземляющим контуром, используйте кабельные зажимы или пайку с защитой от коррозии. Важно правильно расположить заземляющие зажимы – избегайте их размещения в местах с повышенной влажностью и загрязнениями. После монтажа произведите первичные измерения сопротивления заземления, используя при этом мостовые или чугунные тестеры, и зафиксируйте результаты.
Тестирование системы включает проверку целостности заземляющих соединений на предмет обрывов, коррозии и плохого контакта. Регулярно проводите повторные измерения, особенно после проведения ремонтных работ или изменений в схеме. Используйте мультиметр или тестер сопротивления для определения эффективности заземления; сопротивление должно быть ниже 4 Ом для стабильной защиты.
Проверяйте наличие заземляющего потенциала относительно корпуса и системы электроснабжения. В случае обнаружения отклонений в показаниях немедленно устраняйте причину, которая может включать повреждение кабеля или неправильное подключение. Методические планы тестирования помогут систематизировать контроль и обеспечить безопасность эксплуатации всей системы.

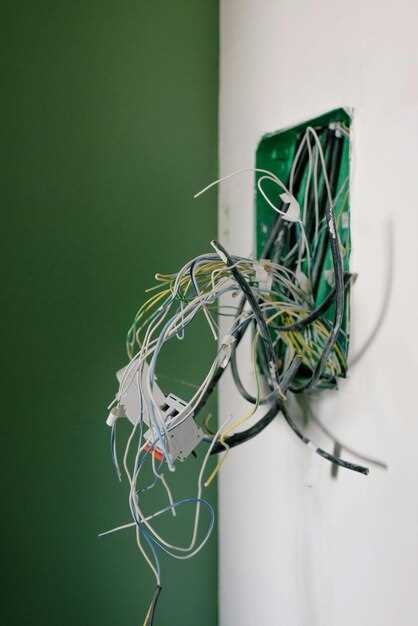

Подготовка поверхности и закрепление заземляющих проводов
Очистите поверхность от пыли, ржавчины и загрязнений, чтобы обеспечить хорошее соединение. Используйте металлическую щетку или абразивный материал для удаления оксидных слоёв и грязи. Поверхность должна быть ровной и твердой, свободной от дефектов, которые могут повлиять на контакт.
При монтаже заземляющего провода закрепите его так, чтобы он не имел свободных изгибов или натяжений. Используйте подходящие клипсы, зажимы или винты, чтобы зафиксировать провод на поверхности. Расположите провод так, чтобы он не мешал эксплуатации оборудования и был легко доступен для обслуживания.
Для обеспечения надежного соединения провода с заземляющей шиной или заземляющим контуром применяйте клеммные зажимы, специально предназначенные для работы с заземляющими проводами. Затягивайте винты равномерно и проверяйте качество контакта, дергая провод в закрепленных точках.
Убедитесь, что провод имеет достаточную длину для соединения с контуром заземления без натяжения или подкручивания. При необходимости оставляйте запас, чтобы избежать натяжения, которое может привести к разрыву или плохому контакту со временем.

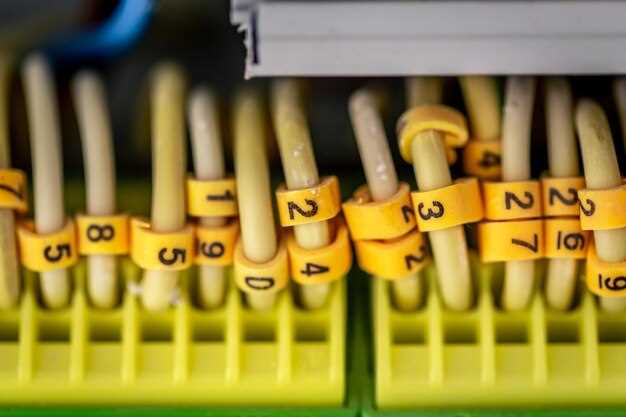

Проверка сопротивления заземления: что важно знать
Проверьте сопротивление заземления с помощью мультиметра, подключенного к заземляющему жилу и корпусу заземляемого устройства. Значение должно быть не выше 4 Ом для бытовых систем, предназначенных для обеспечения безопасности. Если сопротивление превышает этот показатель, найдите и устраните причину: слабое заземление, плохой контакт или коррозию.
Перед измерением отключите нагрузку и убедитесь, что система и оборудование отключены от сети. Подключите щупы мультиметра к заземляющему проводу и заземленной пластине или заземляющей системе. Разгадывание показаний поможет быстро выявить потенциальные проблемы с заземлением.
Обратите внимание, что показатели сопротивления могут отличаться в зависимости от типа грунта и его влажности. Влажный грунт обеспечивает лучшее заземление, поэтому показатели могут быть ниже. В сухих или каменистых грунтах сопротивление повысится – в таких случаях потребуется усиление заземляющего устройства.
Проводите проверку регулярно, особенно после дорожных работ, строительства или изменений в электросети. Отслеживание изменений сопротивления поможет своевременно обнаружить деградацию заземления и предотвратить опасные ситуации.
Используйте специально предназначенные приборы для тестирования заземления, которые показывают не только сопротивление, но и обеспечивают безопасность процесса. В случае сомнений обратитесь к специалистам, способным выполнить профессиональную диагностику и настройку системы заземления для надежной защиты и стабильной работы оборудования.
Контроль целостности экрана и заземляющего соединения в эксплуатации
Регулярно проверяйте визуальное состояние экрана кабеля, обращая внимание на наличие повреждений, изломов или коррозии. Используйте мультиметр для измерения сопротивления между экраном и заземляющим контуром, чтобы убедиться в отсутствии разрывов или плохого контакта.
Проверьте надежность заземляющего соединения хотя бы раз в месяц. Для этого отключите кабель и измерьте сопротивление между точкой заземления и корпусом устройства. Значения меньшие 10 Ом свидетельствуют о хорошем контакте, значения выше – о необходимости повторной проверки и возможной корректировки заземления.
Используйте заземляющие клеммы, специально предназначенные для этого, и закрепляйте их с помощью винтов или зажимов, избегая ослабленных соединений. Не допускайте накопления пыли и загрязнений на контактах, очищая их мягкой щеткой или сухой тканью при необходимости.
Если обнаружены признаки ухудшения контакта – трещины, коррозия, окисления – немедленно замените поврежденные участки или кабели. Такой подход помогает предотвратить появление шумов, снижения качества сигнала и возможных опасных ситуаций.
Записывайте результаты контрольных измерений и проведенных профилактических процедур. Ведение журнала позволяет выявлять тенденции ухудшения и своевременно устранять проблемы, поддерживая стабильную работу системы и безопасность.
Ошибки при монтаже: как избежать проблем с заземлением
Не следует укладывать заземляющий провод чуть ли не в последнюю очередь, не закрепляя его надежно и без учета правильной маршрутизации. Для исключения ошибок используйте цветовую маркировку кабеля, чтобы быстро определить заземляющий провод и не перепутать его с сигнальными линиями.
Не подключайте заземление к металлическим элементам без заземляющего шины или специального заземляющего зажима. Такой подход создает опасность замыкания или ухудшения качества сигнала. Вместо этого используйте сертифицированные заземляющие клеммы и шины, обеспечивающие надежный контакт и долговечность.
Обращайте внимание на длину заземляющего кабеля: он должен быть коротким и прямым, чтобы снизить сопротивление и повысить эффективность заземления. Избегайте залаживания кабеля в местах с сильной механической нагрузкой или в помещениях, где его легко повредить.
Следите за тем, чтобы все соединения были выполнены аккуратно, без чрезмерного натяжения и зажимов, которые могут ослабнуть со временем. Используйте правильный инструмент для обжима и соединения для предотвращения плохого контакта, который снизит эффективность заземления.
При использовании заземляющих проводов в условиях высокой влажности или агрессивных сред применяйте защитные оболочки или герметичные соединения. Это предотвращает коррозию и деградацию соединений, сохраняя качества сигнала и безопасность системы.
Проверяйте сборку с помощью тестеров и мультиметров после завершения монтажа. Отсутствие правильных проверок увеличивает риск возникновения проблем, которые сложно выявить без специального оборудования. Регулярные проверки позволяют своевременно выявить неисправности и устранить их.
