Конструирование и монтаж транзисторных схем: тонкости и советы
Перед началом сборки внимательно подготовьте все необходимые компоненты, убедившись в их исправности и соответствии схемы. Используйте мультиметр для проверки транзисторов и резисторов, чтобы избежать неожиданных проблем в процессе работы.
Обратите внимание на правильное подключение базы, коллектора и эмиттера. Не допускайте ошибок при пайке: используйте паяльник с тонким жалом и избегайте перегрева компонентов. После пайки аккуратно удалите излишки флюса, чтобы не вызвать коррозию и короткое замыкание.
Для повышения надежности закрепите компоненты так, чтобы исключить случайные механические повреждения. В случае монтажа на макетной плате размещайте элементы так, чтобы минимизировать риск перемещений и случайных коротких замыканий при протяжке проводов.
Проверьте каждое соединение перед подачей питания. Используйте тестер или мультиметр для проверки правильности соединений и отсутствия замыканий. Начинайте питание с низким напряжением и постепенно увеличивайте его, следя за тепловым режимом транзисторов и других элементов.
Обеспечьте вентиляцию и правильное охлаждение схемы. Используйте радиаторы для мощных транзисторов, особенно при высокой нагрузке. Проверка температуры в процессе работы поможет определить необходимость дополнительного охлаждения или изменения режима работы.
Регулярно проводите тестирование каждого узла схемы, чтобы выявить возможные неисправности на ранней стадии. Записывайте параметры работы для анализа и будущей оптимизации конструкции.
Подбор компонентов и режимы работы транзисторов
Выбирайте транзисторы с учетом тока коллектора, превышающего максимальную нагрузку вашего проекта, минимум на 20%. Ни один компонент не должен работать на пределе, чтобы обеспечить надежность и долгий срок службы.
Для усилительных схем отдавайте предпочтение транзисторам с низким коэффициентом нелинейных искажений, такими как полевые MOSFET с высокой входной изолейцией или биполярные транзисторы с малым внутренним сопротивлением базы.
Режимы работы транзистора подбирайте исходя из требований к усилению и скорости реакции. В усилительных схемах чаще используют активный режим (транзистор работает на грани насыщения), однако для переключающих – насыщение или отсечка. При этом следите, чтобы режим работы оставался стабильным при изменении температур и напряжений.
Для использования в режиме усиления регулируйте базовое или управляющее напряжение так, чтобы транзистор находился в активной области, избегая переходов в насыщение и отсечку, что может привести к искажениям или повышенному нагреву.
При проектировании цепей учитывайте параметры входного и выходного сопротивления. Для усиления используйте транзисторы с высоким коэффициентом усиления по току, а для коммутации – с низким сопротивлением насыщения.
Обратите особое внимание на параметры теплового режима: стабильность работы зависит от правильного выбора и установки радиаторов, теплопроводности корпуса и режима работы транзистора.
Планируйте работу транзистора в допустимых диапазонах по напряжению, силе тока и температуре, чтобы избежать выхода за пределы характеристик и гарантировать долговечность схемы.

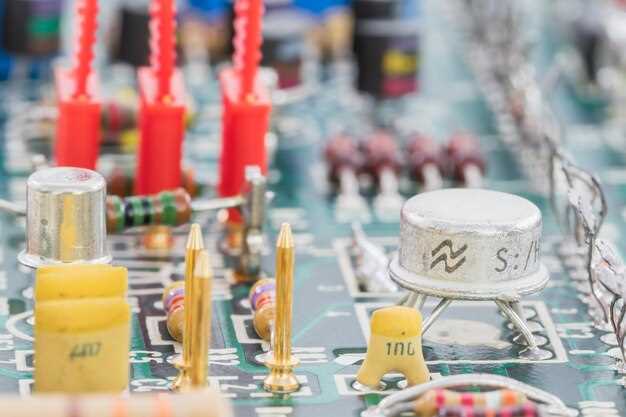

Пошаговая инструкция по сборке транзисторных усилителей
Начинайте с изучения схемы и подготовьте все необходимые компоненты: транзисторы, резисторы, конденсаторы, переменные резисторы и питание.
Разложите компоненты на рабочей поверхности, расположите их по порядку, чтобы обеспечить быстрый доступ и минимизировать ошибки при монтаже.
Начинайте с установки монтажной платы или проточной платы, точно следуя схеме. Используйте пинцет для аккуратного расположения мелких деталей.
Припаивайте резисторы и конденсаторы, держите паяльник под правильным углом, чтобы избежать повреждения ножек компонентов и обеспечить надежное соединение.
Устанавливайте транзисторы на место, следя за полярностью. Обратите внимание на обозначения «Emitter», «Base», «Collector» и следите за совпадением с маркировкой на плате.
Подключайте питание, начиная с пониженного напряжения, чтобы исключить возможность короткого замыкания. Плавно повышайте напряжение, контролируя работу усилителя.
Подключите входной и выходной кабели согласно схеме, убедившись в правильности подключения для предотвращения обратной полярности или неправильной полярности сигналов.
Проведите тестирование: включите питание, подайте тестовый сигнал и измерьте усиление искажения. В случае неисправностей проверьте все соединения еще раз.
Произведите финальные настройки, регулировкой переменного резистора оптимизируйте параметры усиления для достижения нужного качества звука или сигнала.
Закрепите компоненты и кабели, чтобы исключить их движение при эксплуатации, после чего готовый усилитель можно использовать или интегрировать в более крупные электронные системы.

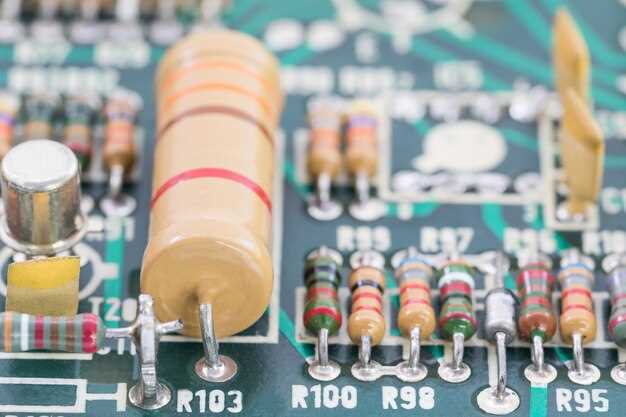

Методы пайки для сохранения характеристик схемы
Используйте паяльник с мощностью не выше 40 Вт, чтобы избежать перегрева элементов и дорожек платы. Перед пайкой очистите поверхности с помощью изопропилового спирта, чтобы обеспечить хорошее сцепление припоя и минимизировать риск окисления.
Применяйте прецизионные пинцеты и держатели для компонентов, чтобы точно разместить их на плате, избегая лишнего давления и повреждений. Не прижимайте компоненты слишком сильно – это может деформировать соединения и изменить параметры схемы.
Для нагрева используйте по возможности регулируемый паяльник с тонким жало и постоянной температурой. Постепенно прогревайте соединения, начиная с краевых участков, чтобы равномерно распределить тепло и предотвратить образование горячих точек.
Используйте проволочный или жидкий флюс специально для электроники. Он удаляет остатки окислов и обеспечивает качественное соединение без образования слабых участков или контактов искажения характеристик изделия.
Минимизируйте длину паяных соединений и избегайте чрезмерного количества припоя. Чрезбыток провода или излишняя масляная прослойка увеличивают сопротивление и портят параметры сигнала.
После пайки проведите проверку температуры и сопротивления цепи. Используйте мультиметр для контроля сопротивлений и тестирования цепи на наличие коротких замыканий или разрывов, чтобы убедиться в сохранности параметров схемы.
Обдавайте плату изопропиловым спиртом или специальным очистителем перед завершением работ, чтобы устранить остатки флюса, которые могут привести к коррозии или изменению характеристик со временем.

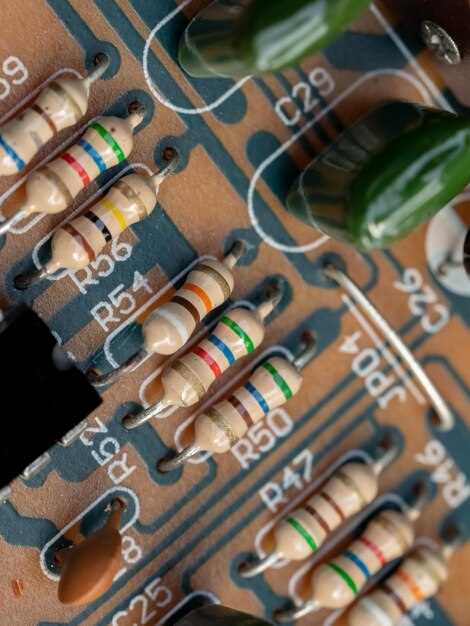

Особенности монтажа на макетную плату и печатную плату
Закрепляйте транзисторы так, чтобы их ножки могли эффективно контактировать с проводниками и соединениями. Используйте зажимы или разъемы, которые обеспечивают устойчивое соединение без риска смещения. Для макетных плат используйте короткие провода, избегая перегруженности, чтобы снизить паразитные индуктивности и уменьшить шумы.
При монтаже на печатную плату старайтесь расположить компоненты так, чтобы минимизировать длину проводников и сократить паразитные эффекты. Располагаете транзисторы так, чтобы их базы, коллекторы и эмиттеры были удобно доступны для соединений и последующей пайки. Используйте многослойные платные конструкции для компактности и уменьшения перекрестных помех.
Для монтажа на макетных платах избегайте чрезмерного натяжения проводов, что может ухудшить контакт и усложнить изменение схемы. В случае печатной платы используйте качественную пайку: предварительно очистите контакты и компоненты, чтобы обеспечить качественный электропроводящий контакт. При пайке избегайте перегрева, чтобы не повредить монтажные отверстия и дорожки.
Обеспечение надежной изоляции и защиты схемы
Используйте термостойкую изоляционную ленту для разделения цепей с высоким напряжением и низким уровнем сигнала, чтобы минимизировать риск пробоя и переполюсовки. Применяйте пластиковые корпуса с герметичным уплотнением для защиты от влаги и пыли, что особенно важно при эксплуатации в агрессивных условиях.
При монтаже применяйте опорные изоляционные жгуты и пластиковые держатели, чтобы исключить случайное короткое замыкание между компонентами и снизить механические напряжения на пайке. Используйте силиконовые или полиэтиленовые прокладки для разделения разъемов и стабилизации конструктивных элементов.
Для защиты от электромагнитных помех (ЭМП) внедряйте ферритовые фильтры и экранирующие металлические корпуса. Каждый порт и разъем следует заземлять отдельно, подключая к общему шару с низким импедансом, чтобы снизить влияние внешних помех и обеспечить стабильность работы схемы.
| Метод защиты | Рекомендуемый материал или техника |
|---|---|
| Изоляция высоковольтных элементов | Термостойкая изоляционная лента, пластиковые корпуса с уплотнением |
| Обеспечение механической устойчивости | Опорные изоляционные жгуты, пластиковые держатели, силиконовые прокладки |
| Защита от электромагнитных помех | Ферритовые фильтры, металлические корпуса, заземление всех портов |
Тестирование, настройка и диагностика транзисторных сборок
Для проверки работоспособности транзисторных сборок используйте мультиметр, чтобы измерить сопротивление между базой, коллектором и эмиттером. Убедитесь, что сопротивления соответствуют паспортным данным, иначе детали могут иметь внутренние повреждения или короткое замыкание.
Настройка усилительных цепей включает проверку полярности питания и правильности соединений. Перед включением подайте питание через ограничительный резистор, чтобы избежать скачков тока. Используйте осциллограф или тестовый сигнал для проверки формы сигнала на выходе.
Диагностику транзисторных сборок лучше начать с определения наличия коротких замыканий или разрывов цепи. Для этого включите мультиметр в режим прозвонки и проверяйте каждую линию отдельно, чтобы определить поврежденные участки.
При неисправностях проверьте состояние всех компонент, особенно резисторов и стабилизаторов, а также убедитесь в отсутствии коррозии или окисления на контактных площадках. Иногда помогает очистка контактов изопропиловым спиртом перед повторным подключением.
Регулярно калибруйте и проверяйте тестовое оборудование для повышения точности диагностики. При необходимости заменяйте поврежденные транзисторы или элементы цепи, тщательно проверяя их перед установкой. Такой подход минимизирует риск выхода сборки из строя при дальнейшей эксплуатации.
Использование мультиметра и тестера транзисторов
Перед началом проверки транзистора убедитесь, что устройство отключено от питания и разомкнуто цепи. Переведите мультиметр в режим «тест диодов» или «проверка диодов» (обычно обозначен символом диода). Используя щупы, соедините черный зонт с базой транзистора, а красный – с коллектором или эмиттером. При правильном состоянии транзистора мультиметр покажет падение напряжения около 0,6–0,7 В для биполярных транзисторов типа NPN или PNP, что свидетельствует о наличии перехода база-эмиттер или база-коллектор.
| Этап проверки | Действия | Ожидаемый результат |
|---|---|---|
| Проверка биполярного транзистора | Соедините щупы между базой и эмиттером, затем между базой и коллектором | Наиболее вероятно, покажет падение около 0,6–0,7 В в режиме «диод» |
| Проверка обратной проводимости | Переверните щупы и повторите измерения | Должен показывать бесконечность или отсутствие проводимости |
| Проверка коллектора и эмиттера | Соедините щупы между коллектором и эмиттером | Показания должны быть бесконечными, если транзистор исправен |
Обратите внимание, что для полевых транзисторов подход аналогичный, но диоды на их структуре определить сложнее. В таком случае, применяйте тестеры с функцией проверки сопротивления и сравнивайте показатели с паспортными данными. Также используйте специальный тестер транзисторов для более точных замеров, он даст дополнительную информацию о переходах и утечках.
Производите замеры последовательно, фиксируйте результаты, и при сомнениях заменяйте устройство для проверки на исправное. Такой подход помогает выявить неисправности без лишних ошибок и сохранить целостность цепи. Постоянное практическое использование подобных методов повысит вашу точность и безопасность при работе с электронными компонентами.
Настройка уровня усиления и смещения
Начинайте с установки потенциометра настройки гейна так, чтобы выходной сигнал находился в пределах максимально допустимого диапазона без искажений. Обычно это достигается путем постепенного вращения регулировочного элемента и одновременного наблюдения за выходным потенциалом на мультиметре или осциллографе.
Для корректной установки смещения подавайте на базу транзистора стабилизированный ток или напряжение и регулируйте потенциометр смещения, чтобы на базе не появлялся постоянный ток, вызывающий выход за рабочие пределы. Оптимальный режим достигается, когда транзистор работает в активной области, а ток базы не превышает рекомендованные параметры по datasheet.
Проверяйте параметры спустя несколько минут работы, чтобы убедиться, что уровни остались стабильными. В случае необходимости дополнительно используйте резисторы ограничения и короткие тесты с нагрузкой, аналогичной рабочей, чтобы избежать перегрева или сбоев.
При использовании нескольких транзисторных сборок одновременно следите за балансом усиления и смещения, чтобы обеспечить равномерную работу всей схемы и избежать нежелательных флуктуаций сигналов.
Обнаружение и устранение неисправностей в готовых схемах
Начинайте диагностику с визуального осмотра платы. Проверьте наличие обгоревших или трещащих элементов, а также поврежденных соединений или коррозии. Иногда достаточно просто заменить поврежденный компонент или перепаять плохой контакт, чтобы восстановить работу схемы.
Используйте мультиметр для проверки цепей. Замерьте напряжения на ключевых точках и сравните их с номинальными значениями, указанными в проектной документации. Обнаружение разницы укажет на вероятные источники проблемы или неисправные компоненты.
Пошагово отключайте цепи, начиная с самых простых. Это поможет локализовать участок, в котором возникает сбой. Например, отключите питание модуля и проверяйте их работу по отдельности, чтобы выявить, где именно происходит нарушение.
Применяйте тестовые сигналы и осциллограф для проверки сигнала на каждом этапе. Регистриуйте формы волн и сравнивайте их с эталонными. Неправильные или искаженные сигналы укажут на неисправный транзистор, резистор или конденсатор.
Обратите внимание на уход или деградацию элементов. Иногда причиной ошибок становится старение комплектующих, особенно при использовании недорогих или неподходящих деталей. Замена устаревших компонентов на новые восстановит стабильность схемы.
Используйте документацию и схемы для отслеживания правильности подключений и соответствия элементов. В случае сложных неисправностей разбирайте схему по блокам, чтобы выявить, в каком узле возникает сбой, и сосредоточиться на его ремонте.
В случае повторных неполадок проверьте источник питания, стабилизацию и наличие паразитных помех. Неисправные блоки питания или шумы в линии способны привести к сбоям в работе готовых схем.
