В данном обзоре представлен перечень возможных замен отечественных микросхем на зарубежные аналоги серии 74xx и 40xx, а также таблица соответствий для КМОП и ТТЛ микросхем. Следует учитывать, что далеко не все зарубежные микросхемы имеют прямых отечественных аналогов, и в обратную сторону — также не все отечественные модели найдут у зарубежных аналогов полноценное применение.
Для быстрого поиска нужных данных на странице рекомендуется воспользоваться встроенной функцией поиска браузера — сочетанием клавиш CTRL+F.
Важно учитывать, что при выборе зарубежных аналогов необходимо обращать внимание не только на номер серии, но и на спецификации конкретной микросхемы, такие как напряжение питания, логические уровни, токи и частоты работы. В случае сомнений рекомендуется обратиться к технической документации или специалистам для правильного подбора замены, чтобы избежать неправильной работы устройства.
Также стоит учитывать, что современные серии микросхем могут иметь улучшенные характеристики, меньшее энергопотребление или меньшие размеры, поэтому при замене рекомендуется проводить дополнительные тесты и проверки работоспособности после внедрения новых компонентов.
Микросхемы серии 74xx
Микросхемы серии 7400 представляют собой семейство интегральных элементов на базе ТТЛ (Технология TTL) логики. Аналоги серии 7400 на базе КМОП-элементов часто встречаются в различных видах потребительской электроники благодаря их высокой скорости работы и экономичности.
В данной подборке приводятся отечественные аналоги популярных зарубежных логических микросхем серий 155, 555, 531, 1531, 1530, 1533, 1554, 1564 и 5564.
Эти микросхемы часто служат в качестве согласующих элементов логики в компьютерных и промышленных устройствах, а также применяются как в профессиональных, так и в любительских конструкциях.
8 ДНШУ с тремя постоянными выходами
Такие микросхемы находят применение в схемах, где необходимо реализовать логические функции AND, OR, NOT, а также более сложные логические элементы, такие как триггеры, сумматоры и счетчики. Они отличаются хорошим быстродействием и надежностью, что делает их незаменимыми в различных электронных устройствах.
Отечественные КМОП микросхемы и их зарубежные аналоги
На данной странице представлена таблица с отечественными микросхемами на базе КМОП-серии (К176, К561, КР1561) и их зарубежными аналогами.
Обозначения серий КМОП микросхем:
- К176 — соответствует серии CD4000 (напряжение питания 5-12 В, стандартно 9 В),
- К561 — это серия CD4000A (питание в диапазоне 3-15 В),
- КР1561 — аналог серии CD4000B (питание 3-15 В),
- одна из моделей — 564 (питание 3-15 В),
- и модель 1564, которая работает при напряжении 2-6 В.
Основные преимущества этих микросхем заключаются в их крайне низком потреблении энергии в состоянии покоя — около 0,1 миллиампер (100 мкА). Это позволяет активно использовать их в энергоэффективных электронных устройствах. Кроме того, данные микросхемы отличаются высокой скоростью работы и хорошей защитой от помех, что делает их популярным выбором для различных приложений.
| Название | Аналог CD40xx | Назначение |
| АГ1 | 4098 | Два одновибратора |
| ВИ1 | 4541 | Программируемый таймер |
| ГГ1 | 4046 | Схема фазовой автоподстройки частоты (ФАПЧ) |
| ИД1 | 4028 | Двоично-десятичный счетчик для газоразрядных индикаторов типа ИН |
| ИД2 | — | Двоичный код в 7-сегментный дисплей |
| ИД3 | — | Двоичный код в 7-сегментный дисплей |
| ИД4 | 4055 | Дешифратор возбуждения |
| ИД5 | 4056 | Дешифратор возбуждения с функцией стробирования |
| ИД6 | MC14555 | Декодер/демультиплексор 2 в 4 с функцией стробирования |
| ИД7 | MC14556 | Декодер/демультиплексор 2 в 4 с функцией стробирования |
| ИЕ1 | 4024 (! семиразрядный счетчик) |
Шестизначный двоичный счетчик |
| ИЕ2 | TA5971 | Пятиразрядный счетчик |
| ИЕ3 | — | Счётчик по модулю 6 с выходом — 7-сегментный индикатор |
| ИЕ4 | — | Счётчик по модулю 10 с выходом — 7-сегментный индикатор |
| ИЕ5 | — | Часовой счётчик из 15 разрядов |
| ИЕ8 | 4017 | Четырехразрядный счетчик Джонсона в десятичной системе |
| ИЕ9 | 4022 | Трехразрядный счетчик Джонсона |
| ИЕ10 | 4520 | Два четырехразрядных счетчика |
| ИЕ11 | 4516A | Четырехразрядный реверсивный двоичный счетчик |
| ИЕ12 | — | Часовой счетчик или делитель частоты |
| ИЕ13 | — | Часовой счетчик с функцией будильника |
| ИЕ14 | 4029 | Реверсивный четырехразрядный счетчик ДШ |
| ИЕ15 | 4059 | Программируемый делитель счётности |
| ИЕ16 | 4020 | Четырнадцатизначный двоичный делитель |
| ИЕ17 | — | Счётчик-календарь |
| ИЕ18 | — | Часовой счетчик с будильником |
| ИЕ19 | 4018 | Пятиразрядный счетчик Джонсона с функцией установки |
| ИЕ20 | MC14040 | Двенадцатизначный двоичный счетчик |
| ИЕ21 | MC14161 | Четырехразрядный двоичный счетчик |
| ИЕ22 | MC14553 | Трехдекодерный двоично-десятичный счетчик с памятью |
| ИК1 | — | Три мажоритарных мультиплексора |
| ИК2 | — | Дешифратор двоичного кода в 7-сегментный дисплей |
| ИМ1 | 4008 | Четырехразрядное суммирование |
| ИП2 | 4585 | Четырехразрядная схема сравнения |
| ИП3 | MC14581 | Четырехразрядный АЛУ |
| ИП4 | MC14582 | Схема ускоренного переноса |
| ИП5 | MC14554 | Двухразрядный множитель |
| ИП6 | 40101 | Девятитрозрядная проверка четности |
| ИР1 | 4006 | Восемнадцатизначный статический регистр сдвига |
| ИР2 | 4015 | Двухразрядный регистра сдвига (2х4) |
| ИР3 | — | Четырехзрядный регистр сдвига |
| ИР6 | 4034 | Восьмирозрядный параллельно-последовательный регистр |
| ИР9 | 4035 | Четырехразрядный параллельно-последовательный регистр |
| ИР10 | — | Четырехразрядный регистр сдвига |
| ИР11 | MC14580 | Четырехбанковый регистр из 4х8 элементов |
| ИР12 | MC14580A | Четырехбанковый регистр из 4х4 элементов |
| ИР13 | MM54C905 | Двенадцатизначный регистр последовательного приближения |
| ИР16 | 40105 | Шестнадцатизначное регистрационное запоминающее устройство (ЗУ) |
| КП1 | 4052 | Двух четырехканальных мультиплексоров |
| КП2 | 4051 | Восьмисегментный мультиплексор |
| КП3 | 4512 | Мультиплексор 8 в 1 |
| КП4 | MC14519 | Четыре мультиплексора 2 в 1 |
| КП5 | 4053 | Три мультиплексора 2 в 1 |
| КП6 | КТ8592 | Мультисекундный коммутатор для телефонных станций |
| КТ1 | 4016 | Четыре ключа |
| КТ3 | 4066 | Четыре ключа |
| ЛА7 | 4011 | Четыре элемента И-НЕ (2И-НЕ) |
| ЛА8 | 4012 | Два элемента 4И-НЕ |
| ЛА9 | 4023 | Три элемента 3И-НЕ |
| ЛА10 | 40107 | Два элемента 2И-НЕ с открытым стоком |
| ЛЕ5 | 4001 | Четыре элемента 2ИЛИ-НЕ |
| ЛЕ6 | 4002 | Два элемента 4ИЛИ-НЕ |
| ЛЕ10 | 4025 | Три элемента 3ИЛИ-НЕ |
| ЛН1 | 4502 | Шесть элементов НЕ с функцией стробирования |
| ЛН2 | 4049 (! 16 ножек вместо 14) |
Шесть элементов НЕ |
| ЛН3 | mPD4503 | Шесть повторителей |
| ЛП1 | 4007 | Универсальный логический элемент |
| ЛП2 | 4030 | Четырехисключающее ИЛИ (XOR) |
| ЛП4 | 4000 | Два трехзначных ИЛИ-НЕ со встроенным инвертором |
| ЛП11 | — | Два четырехразрядных ИЛИ-НЕ с инвертором |
| ЛП12 | — | Два четырехразрядных ИЛИ-НЕ с инвертором |
| ЛП13 | MC14266 | Три мажоритарных элемента по 3 входа |
| ЛП14 | 4070 | Четыре схемы исключающего ИЛИ (XOR) |
| ЛС1 | — | Три входных И-ИЛИ |
| ЛС2 | 4019 | Два входных И-ИЛИ |
| ПР1 | 4094 | Общий регулятор для преобразования 8-битных последовательных кодов в параллельный |
| ПЦ1 | — | Программируемый делитель частоты |
| ПУ1 | — | Пять уровня преобразователей уровня КМОП-ТТЛ |
| ПУ2 | 4009 | Шесть инвертирующих преобразователей уровня КМОП-ТТЛ |
| ПУ3 | 4010 | Шесть преобразователей уровня КМОП-ТТЛ |
| ПУ4 | 4050 | Шесть буферных схем |
| ПУ6 | 40109A | Четырехпреобразователь уровня |
| ПУ7 | 4069 | Шесть буферов и инверторов |
| ПУ8 | — | Шесть буферных схем |
| ПУ9 | 40116 | Восьмизначный двунаправленный преобразователь уровня |
| РП1 | — | Четырехбанковое буферное запоминающее устройство (ЗУ) |
| РП19 | 4039 | Четырехбанковое запоминающее устройство (ЗУ) |
| РУ2 | 4061 | 256х1 запоминающее устройство (ЗУ) |
| СА1 | 4531 | Двенадцатизначная схема сравнения |
| ТВ1 | 4027 | Два триггера JK |
| ТЛ1 | 4093 | Четыре триггера Шмидта (2И-НЕ) |
| ТМ1 | 4003 | Два D-триггера со сбросом |
| ТМ2 | 4013 | Два D-триггера |
| ТМ3 | 4042 | Четыре D-триггера |
| ТР2 | 4043 | Четыре RS-триггера |
| УМ1 | 4054 | Усилитель для индикатора |
Примечание: ‘—‘ обозначает, что соответствующая микросхема не имеет прямого аналога. Не все отечественные модели представлены в сериях К176, К561, КР1561.
Заключение
При сборке схем с использованием микросхем на базе КМОП-архитектуры крайне важно обеспечить защиту компонентов от статического электричества.
Длительный нагрев ножек микросхем, например, при пайке, может привести к их повреждению. Рекомендуется использовать низковольтный заземленный паяльник и заземленный браслет для предотвращения статического разряда и обеспечения безопасности электроники.
Основные типы микросхем ТТЛ и их применение
Логические элементы с триггерным типом реализации широко используют в цифровых схемах благодаря высокой скорости работы и простоте внутренней архитектуры. Наиболее распространены логические элементы типа AND, OR, NOT, а также их комбинации, такие как NAND и NOR. Множество устройств основано на использовании мультиплексоров, дешифраторов и элементарных вентилей для построения сложных схемных решений.
Модульные элементы, реализующие функции сумматоров, регистров и счетчиков, позволяют создавать системы обработки данных с минимальными задержками. Их применение актуально в арифметических логических устройствах, а также в схемах синхронного управления, где важна точная синхронизация сигналов.
Блоки, предназначенные для временной организации процессов, включают триггеры, элементы хранения информации, и буферы. Эти детали находят использование в устройствах памяти, регистрирующих цепях, а также в синхронных разделителях тактовых импульсов. От их качества напрямую зависит стабильность работы всей системы.
Для реализации комплексных логических схем часто используют мультиплексоры и дешифраторы, что позволяет уменьшить количество используемых цепей и повысить быстродействие. Важным аспектом является подбор элементов с максимальной стороной напряжения, соответствующей рабочему диапазону устройства, а также с учетом минимальной задержки сигналов.
Специальные логические устройства, такие как схемы генерации тактовых частот, формирователи импульсов и схемы деления частоты, используются в системах управления и измерительных приборах. Они позволяют создавать точные временные интервалами и обеспечивают стабильную работу при различных условиях эксплуатации.
Преимущества и недостатки микросхем КМОП
Высокая стабильность входных уровней и минимальный уровень шумов способствуют повышенной надежности работы. Возможность подключения большого количества логических элементов без значительных изменений в питании обеспечивает простоту масштабирования и интеграции в сложные схемы.
Относительно компактный размер и стандартность форм-факторов значительно упрощают производство и монтаж, уменьшая операционные издержки и время сборки электронных устройств.
Недостатками являются относительно медленная скорость переключения по сравнению с более современными технологиями. Это ограничение снижает их применение в высокоскоростных цифровых системах и устройствах, требующих высокой частоты работы.
Дополнительные сложности связаны с увеличенным потреблением энергии в переходных процессах и при переключениях больших входных сигналов. Эти особенности могут приводить к повышенному нагреву и необходимости дополнительного охлаждения на этапе интенсивной работы.
Еще одним ограничением является меньшая совместимость с некоторыми новыми стандартами производства, что затрудняет интеграцию в несовместимые схемы и требует использования дополнительных интерфейсных элементов.
Рекомендуется использовать такие компоненты в системах, где критична низкая энергоемкость, стабильность работы и простота сборки, а высокие скорости переключения не являются приоритетом. Для быстродействующих расчетных устройств предпочтительнее применять более современные технологии, обеспечивающие повышенную частотную характеристику.
Современные тенденции в производстве микросхем
Рост эффективности достигается внедрением трехмерных структур и Вертикальной интеграции, что позволяет увеличить плотность размещения элементов без расширения габаритов чипов. Такой подход способствует появлению узлов высокой плотности, которые идеально подходят для насыщенных вычислительных задач.
Использование новых материалов, включая углеродные нанотрубки и двумерные материалы типа графена и гексагонального бетала, позволяет снизить сопротивление и увеличить скорость передачи сигналов. Эти материалы активно тестируются в создании драйверных автоматов и усилителей, предназначенных для высокоскоростных устройств.
Акцент делается на автоматизацию производственных процессов с помощью систем машинного зрения и машинного обучения. Такой подход позволяет снижать уровень ошибок, ускоряет развитие новых технологических процессов и повышает качество выпускаемой продукции.
Обратите внимание на интеграцию систем автоматической настройки и самотестирования, что повышает надежность конечных устройств и облегчает диагностику неисправностей на этапе производства и эксплуатации.
Ключевым аспектом современного развития является снижение энергопотребления за счет применения динамического управления питанием и разработки эффективных архитектур, таких как асимметричные многоуровневые схемы и использование архитектур на базе автомата с конечным состоянием.
Наконец, совершенствование методов проектирования и моделирования, основанных на иерархических и модульных подходах, позволяет быстрее реализовывать новые разработки и адаптировать их под растущие требования рынка.
Особенности стандартизации и маркировки отечественных и зарубежных микросхем
Маркировка компонентов содержит код, отражающий серию, технологию изготовления и функциональные особенности. Для национальных устройств применяются собственные система обозначений, например, номер серии, признак типа и производителя. В международных обозначениях используют стандартизированные схемы, включающие информацию о виде логической функции, рабочем напряжении, производителе и году выпуска.
Одной из ключевых особенностей является использование графических символов и цифровых кодов на корпусе или упаковке, что облегчает идентификацию и автоматическую проверку. Внутрисхемные метки часто наносятся лазерной гравировкой или краской, устойчивой к механическим и температурным воздействиям. У отечественных изделий может присутствовать дополнительная маркировка, указывающая на серийный номер и срок службы, обеспечивая контроль качества и прослеживаемость.
Для производства за пределами страны-изготовителя внедрены международные стандарты маркировки, такие как JEDEC или EIA-STD, что способствует обмену опытами и повышению уровня совместимости оборудования. Важной практикой является наличие штрих-кодов и RFID-меток, что ускоряет автоматическую сортировку и учет продукции на складах и в производственных линиях.
Системы стандартизации и маркировки позволяют не только точно идентифицировать компонент, но и быстро определить его параметры, что увеличивает надежность сборочных решений и сокращает риск ошибок при монтажных процессах. В процессе сертификации продукции подтверждается соответствие заявленным характеристикам и требованиям регуляторов, что обеспечивает востребованность изделий на рынке и их долговременную работу в технологических цепочках.

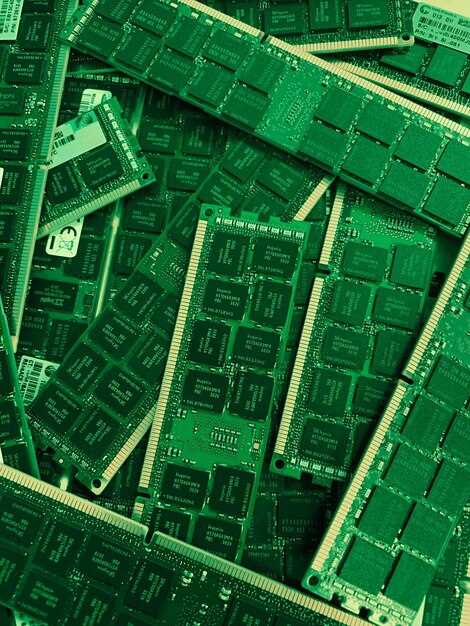

Практические рекомендации по выбору микросхем для различных проектов
При выборе логических элементов следует учитывать требования к питанию: для низковольтных схем рекомендуется использовать серии с минимальным потреблением энергии, а для стабильных цепей – с высокой устойчивостью к электромагнитным помехам.
Обратите внимание на скоростные характеристики: для быстродействующих устройств оптимальным является использование изделий, отличающихся низкой задержкой сигнала и высокой тактовой частотой, что позволит снизить время обработки данных.
Совместимость с другими компонентами проектируемой системы должна быть закреплена по уровню логических сигналов и диапазону рабочих температур. Например, в промышленных условиях рекомендуется применять модели, способные функционировать при температурах до +85°C и более.
Для проектов высокого уровня надежности стоит отдавать предпочтение серийным продуктам с сертификациями, подтверждающими соответствие промышленным стандартам, а также учитывать возможность длительного наличия запасных частей.
При разработке устройств с ограниченными размерами важно выбирать компоненты с меньшим корпусом (например, SO-14 или TSSOP), что существенно сократит затраты пространства и упростит монтаж.
Оптимальный выбор схемных элементов осуществляется с учетом объема целевой логики: для небольших устройств подойдет минимальный набор цепей, а для сложных систем – расширенные комплекты с функциями встроенной диагностики и автоматической корректировки.
Перед закупкой рекомендуется изучить технические спецификации выбранных моделей, обратить внимание на параметры восстановления после сбоя и наличие встроенных защитных механизмов от перенапряжений и статического электричества.
Для долговременного функционирования и оптимальной стоимости проекта предпочтительно использовать продукцию с серийным производством и стабильными поставками, что уменьшит риски перебоев при эксплуатации.
