Начинайте с проверки предохранителей. Обычно, если приборная панель не отображает информацию, причина скрыта именно в этом компоненте. Найдите блок предохранителей, соответствующий панели приборов, и убедитесь, что предохранитель не сгорел. В случае обнаружения повреждения замените его на аналогичный по номиналу.
Следующий шаг – проверка свечей зажигания и аккумулятора. Недостаток напряжения или слабая искра могут препятствовать нормальной работе приборов, особенно в холодную погоду. Используйте мультиметр для диагностики и при необходимости подзарядите или замените аккумулятор.
Обратите внимание на разъемы и провода. Коррозия, окисление или отсоединенные кабели часто оказываются причинами сбоя. Осмотрите разъемы на наличие окиси и надежно закрепите все соединения. Иногда помогает простая очистка контактов специальным средством.
Если с предохранителями и электроснабжением все в порядке, проверьте управляющие модули и плату приборной панели. Случается, что неисправности вызваны повреждением электронных компонентов или сбоями в программном обеспечении. В этом случае потребуется более глубокая диагностика с помощью специального оборудования или обращение к специалистам.
Основные неисправности и их диагностика
Проверьте предохранители панели приборов, так как их сгорание часто вызывает отключение дисплея. Найдите блок предохранителей в салоне и под капотом, а затем осмотрите их на предмет повреждений. Если обнаружите перегоревшие предохранители, замените их и убедитесь, что причина срабатывания устранена.
Осмотрите соединения на плате приборов и разъемы, особенно при наличии признаков коррозии или окисления. Попробуйте аккуратно разъединить и повторно подключить разъемы, чтобы обеспечить надежный контакт. Поврежденные или изношенные контакты требуют замены или восстановления.
Обратите внимание на состояние аккумулятора и электропроводки. Низкий заряд или поврежденные провода могут вызвать сбои в работе панели. Проведите диагностику напряжения с помощью мультиметра – оно должно быть в пределах 12,6-14,4 В при запуске двигателя.
Если предохранители и кабели в порядке, проверьте модуль панели приборов. Внутренние дефекты микросхем или компонентов могут привести к отсутствию отображения. При выявлении возможных внутренних повреждений потребуется замена модуля или его ремонт в специализированной мастерской.
Используйте диагностический сканер для чтения ошибок ECU, особенно если возникают несоответствия или сбои в работе. Такое оборудование поможет определить, есть ли проблемы с управляющей электроникой и уточнить источник неисправности.
Проверка предохранителей и реле
Откройте блок предохранителей, расположенный под приборной панелью или в моторном отсеке, и осмотрите каждый элемент.
- Обратите внимание на предохранители, отвечающие за показания приборов, обычно они отмечены как ‘Dashboard’ или ‘Панель’.
- Если предохранитель касается переломов или обгоревших участков, замените его на такой же по номиналу.
Проверьте реле, отвечающее за питание панели приборов. Они обычно расположены в том же блоке, что и предохранители.
- Снимите реле и аккуратно встряхните его – при исправной реле внутри не должно слышно звона или треска.
- Используйте мультиметр или тестер для проверки сопротивления. Внутреннее сопротивление должно соответствовать спецификациям производителя.
- Если реле повреждено или не показывает сопротивления, замените его на идентичное по характеристикам.
Перед установкой убедитесь, что новые предохранители и реле соответствуют номиналам данных цепей.
После замены проверьте работу панели приборов, запустив двигатель и обращая внимание на отображение информации. В большинстве случаев именно неисправные предохранители или реле вызывают сбои в работе приборной панели.

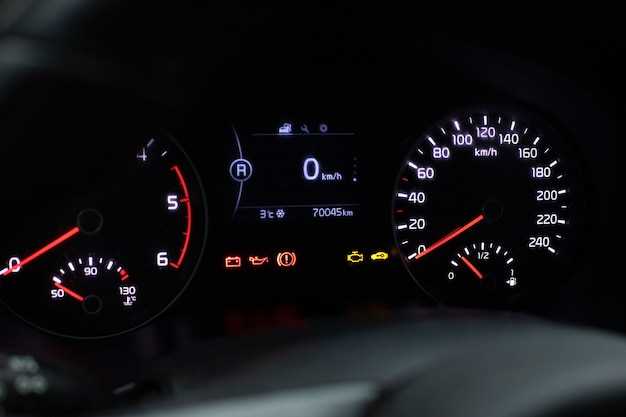

Осмотр соединений и разъемов панели приборов
Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание и случайные короткие замыкания разъемов. Осмотрите все соединения на панели приборов, проверяя наличие окиси, повреждений или ослабленных зажимов. Для этого аккуратно отсоедините разъемы, обратив внимание на правильность их крепления и отсутствие загрязнений внутри контактов. Используйте свет и увеличительное стекло для проверки наличия грязи, коррозии или поврежденных контактов.
Обратите особое внимание на разъемы, которые подключены к датчикам и электроприводам приборной панели. Проверяйте, чтобы соединения надежно фиксировались без зазоров и отходящих проводов. Зажимы должны легко вставляться и надежно фиксироваться, чтобы исключить случайное отключение во время эксплуатации. В случае обнаружения окиси или грязи очистите контакты изопропиловым спиртом и аккуратно зафиксируйте их заново.
При необходимости замените поврежденные разъемы или провода, используя оригинальные компоненты, подходящие по характеристикам. После повторного подключения убедитесь, что все разъемы зафиксированы без излишнего усилия и надежно контактируют. Такой подход поможет исключить проблемы с электросиловым цепями и обеспечить стабильную работу панели приборов.
Изучение состояния электронных модулей и датчиков
Проверяйте соединения и отсутствие повреждений на разъёмах и проводах, ведущих к электронным модулям и датчикам. Используйте мультиметр, чтобы определить наличие питающего напряжения и целостность проводки.
Для диагностики электронных модулей выполните отслеживание сигналов на входах и выходах с помощью осциллографа или мультиметра с функцией измерения сигналов. Обратите внимание на разницы в показаниях и устойчивость сигналов.
Особое внимание уделите датчикам скорости, оборотов двигателя, положения дроссельной заслонки и температуры. Проверьте их рабочие характеристики в условиях работы двигателя или при его выключенном состоянии.
Осмотрите модули на наличие следов влаги, коррозии или механических повреждений. В случае обнаружения неисправностей замените дефектные компоненты, уделяя внимание правильной установке и фиксации.
Используйте диагностический сканер для чтения кодов ошибок и данных о состоянии датчиков и модулей. Это поможет выявить конкретные неисправности и понять, какие именно компоненты требуют проверки или замены.
Если после проверки питания и соединений проблема сохраняется, рекомендуется временно отключить все неработающие модули и подключить их по очереди, чтобы определить, какой именно вызывает сбои или напряжение в цепи.
Определение признаков коротких замыканий и перебоев питания
Начинайте диагностику с проверки предохранителей и реле, так как их повреждение часто вызывает сбои в работе панели приборов. Обратите внимание на визуальные признаки, такие как растопленный или обгоревший предохранитель, что укажет на короткое замыкание.
Современные модели автомобилей, включая ВАЗ 2114, имеют защиту от коротких замыканий в электросистеме. При появлении перебоев питания могут исчезнуть или мерцать лампы приборов, а также возникнуть сбои в отображении информации на экранах.
Используйте мультиметр для проверки напряжения на клеммах аккумулятора и распределительных блоках. Значения должны оставаться стабильными в диапазоне 12–14 В. Резкие скачки или падения указывают на короткое замыкание или нарушение питания.
Обратите внимание на звук щелчков или характерные деформации при включении зажигания, которые могут свидетельствовать о нестабильной подаче напряжения. Также стоит проверить проводку и разъемы на наличие изломов, коррозии и обрывов.
Если обнаружены признаки неисправности, отключите аккумулятор и проведите визуальный осмотр кабельных соединений. Заметим, что несвоевременное устранение коротких замыканий может привести к повреждению электроники автомобиля.
Для точной диагностики используйте индикатор короткого замыкания и проводите тесты поэтапно, исключая возможные причины в цепях питания, освещения и управления электрооборудованием. Так вы быстрее выявите источник проблемы и примете меры по устранению неисправности.
Практические шаги по устранению неисправностей
Проверьте целостность предохранителей, отвечающих за приборную панель, и замените поврежденные. При этом убедитесь, что выключили зажигание и отключили аккумулятор, чтобы избежать короткого замыкания.
Осмотрите разъемы и соединения под приборной панелью на наличие окислов, повреждений или неплотного контакта. Очистите контакты специальным спреем для электроники, если обнаружите окислы или грязь.
Проверьте аккумулятор и состояние электропроводки на предмет разрывов, изломов или коррозии. Зарядите аккумулятор или замените его, если показатель напряжения ниже нормы.
Используйте мультиметр, чтобы проверить питание блока управления приборной панели. Если питание отсутствует, далее проверяйте цепи по схеме автомобиля и сигнализаторы.
Если предохранители и проводка исправны, попробуйте подключить к разъему прибора тестер или другое рабочее устройство, чтобы исключить неисправность самого дисплея или модуля.
Проведите сброс настроек блока управления с помощью специального сканера или сброса через разъем диагностики, если такие опции есть. Иногда это решает проблему с отображением информации.
При отсутствии изменений после всех проверок остаётся обратиться к специалисту-электрику или в сервис, где проверят блоки питания и модули на наличие внутренних повреждений или ошибок прошивки.
Замена предохранителей и реле
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания. В панели приборов найдите блок предохранителей – он обычно расположен под панелью приборов или в боксовой части салона.
Осмотрите предохранители визуально: поврежденные или сломанные стекла означают необходимость замены. Поддерживайте запас предохранителей подходящего номинала, который указан в инструкции по эксплуатации или на крышке блока.
Для замены вытащите поврежденный предохранитель за счет мизинца или используйте пинцет. Осторожно установите новый, убедившись, что он зафиксирован правильно.
Реле обычно расположены рядом с предохранителями в том же блоке. Их проверка проводится с помощью мультиметра или тестовым прибором. При отсутствии питания на панели реле могут не функционировать, что влияет на работу приборов.
Если на предохранитель или реле обнаружена проблема, замените их сразу. Используйте только компоненты идентичного номинала и типа для сохранения безопасности и исправной работы системы.
| Обозначение | Местоположение | Инструменты | Рекомендации |
|---|---|---|---|
| Предохранитель №1 | Блок в салоне, под панелью | Мультиметр, пинцет | Проверяйте на наличие повреждений визуально и тестом |
| Реле питания | На корпусе блока реле | Мультиметр | Проверяйте наличие напряжения при включении зажигания |
| Запасные компоненты | В гараже или магазине автозапчастей | Набор предохранителей и реле | Храните компоненты в сухом месте, по возможности – оригинальные |
Перепайка или ремонт разъемов
Перед началом ремонта осмотрите разъемы на панели приборов и соединения датчиков. Если заметите поврежденные или окисленные контакты, аккуратно очистите их мягкой щеткой или изопропиловым спиртом. Иногда окисление вызывает перебои в передаче сигналов, что ведет к отказу работы приборной панели.
Для перепайки подготовьте паяльник с тонким жалом, припой с флюсом и антистатический свет. Аккуратно разберите место соединения, чтобы получить доступ к контактам. Просмотрите каждый контакт – при наличии обрывов или повреждений выполните их повторную пайку. Следите, чтобы при пайке не переусердствовать и не коротить соседние контакты.
Если разъем полностью вышел из строя или поврежден, замените его на новый или восстановите при помощи оловянных соединений. Обеспечьте хорошее качество пайки, чтобы обеспечить стабильное соединение и исключить возможные перебои в сигнале.
После ремонта обязательно проверьте работу панели и убедитесь, что все контакты плотно соединены. Используйте мультиметр, чтобы проверить целостность цепи и правильность соединений. Такой подход повышает не только шанс вернуть исправную работу приборов, но и уменьшает риск повторных проблем.
Обновление прошивки блока управления
При необходимости обновить прошивку блока управления, первым делом подключите диагностический сканер или ноутбук с соответствующим программным обеспечением к разъему, расположённому внутри салона или под капотом. Убедитесь, что аккумулятор заряжен хотя бы на 80%, чтобы исключить сбои при прошивке.
Загрузите последнюю версию прошивки с официального сайта производителя или доверенного источника. Перед началом процесса отключите все сторонние устройства, чтобы избежать конфликта программного обеспечения. Запустите программу и выберите вашу модель автомобиля, убедившись, что выбран правильный модуль – блок управления мотором.
Перед началом процедуры сохраните текущую версию прошивки, чтобы при необходимости можно было вернуться к исходному состоянию. Следуйте инструкциям программы, не отключая питание и не прерывая подключения во время процесса. Обычно обновление занимает несколько минут – по окончании программа уведомит о завершении.
Перезагрузите систему через несколько минут, случайно отключать питание или выключать зажигание во время обновления опасно. Проверьте работу панели приборов, запустив двигатель, и убедитесь, что все параметры отображаются корректно. Если возникают ошибки, повторите процедуру или обратитесь в сервис для диагностики.
Обслуживание или замена панели приборов
Если панель приборов не работает, перед принятием решения о замене проверьте точку подключения разъемов и состояние предохранителей. Иногда проблема кроется в окисших контактах или слабом соединении, что легко исправить очисткой и повторной фиксацией разъемов.
Проведите диагностику, подключив автомобиль к сканеру или мультиметру, чтобы определить наличие напряжения на цепях панели. Если питание стабильно, но индикаторы не отображаются, возможна внутренняя неисправность блока иливыход из строя светодиодов и ламп.
Обратите внимание на влагу и запотевание внутри корпуса. Влага ускоряет окисление элементов и ведет к повреждению печатных плат. В таком случае рекомендуется провести очистку и герметизацию корпуса, чтобы предотвратить дальнейшие повреждения.
Если диагностика показывает сбой внутри блока или физические повреждения, потребуется его замена. Выбор между восстановлением и покупкой новой или б/у панели зависит от стоимости ремонта и доступности оригинальных комплектующих.
При замене панели убедитесь, что новая часть совместима с вашей моделью, а также проверьте наличие всех необходимых разъемов и креплений. После установки выполните проверку работы всех приборов и индикаторов, чтобы удостовериться в исправности системы.
Обслуживание включает в себя не только внешнюю очистку и корректировку разъемов, но и регулярную проверку состояния электрооборудования панели. Так вы избежите неожиданных поломок и сохраните точность отображаемых данных.
Проверка и восстановление электросети автомобиля
Начинайте с осмотра аккумулятора и клемм. Проверьте, что клеммы плотно закреплены и не окислены. Очистите их при необходимости от окисления с помощью щетки или специального средства.
Следующий шаг – проверить предохранители в блоке панели приборов. Название и расположение предохранителей обычно указываются в инструкции по эксплуатации. Вытащите отключённый предохранитель и визуально осмотрите его. В случае пробоя предохранителя – замените его на аналогичный по номиналу.
Используйте мультиметр для проверки целостности цепи. Откройте разъёмы, в которых есть подозрение на неисправность, и измерьте сопротивление. В случае высокой сопротивляемости или отсутствия соединения – замените повреждённый элемент.
Проверьте проводку на наличие повреждений, обрывов или окислов. Особое внимание уделите соединениям и зажимам. При обнаружении повреждений замените или зафиксируйте проблемные участки, избегая коротких замыканий.
Следите за состоянием реле и контактов. В некоторых случаях проблемы с электроснабжением могут исходить из некорректной работы реле; замените его, если заметите признаки перегорания или заедания контактов.
Проведите проверку массы – убедитесь, что провод, соединяющий корпус автомобиля с электросетью, крепко закреплён и не окислен. Наличие хорошего заземления обеспечивает стабильную работу электросистемы.
После устранения физических неисправностей перезапустите контрольную проверку системы. Обратите внимание, исчезла ли индикация ошибок на приборной панели и восстановилась ли работоспособность.
