Для единичного электрощита нестандартная клемма иногда выглядит несущественной деталью. В серии даже небольшое различие соединительных элементов меняет трудоёмкость сборки, состав спецификации и удобство проверки готовых изделий.
Почему различия в соединительных элементах усложняют серийную сборку электрощитов и увеличивают вероятность монтажных ошибок
Когда предприятие собирается закупать соединительные клеммы цена в ведомость часто закладывается по среднерыночному показателю. Однако, эта информация недостаточна для полноценного сравнения комплектующих: без технической спецификации одинаковые по названию позиции могут оказаться несовместимыми.
При повторяющихся проектах монтажник должен выполнять одну и ту же операцию одинаковым инструментом и по одной документации. Если одинаковые цепи в разных щитах собирают на клеммах с разным способом крепления, возрастают затраты времени на подготовку проводов и проверку затяжки. Кроме того, усложняется обучение сотрудников.
Различия затрагивают не только саму клемму. Для одного исполнения нужна определённая перемычка, для другого — своя торцевая крышка или крепёж. Ошибка при комплектации часто обнаруживается уже на рабочем посту и вынуждает менять монтажную схему на месте.
Стандартизация не означает использование одного типоразмера для всех цепей. Её цель — ограничить число обоснованно разных решений, сохранив соответствие току, напряжению и сечению проводников.
Как определить типы и количество клемм по электрическим схемам, сечениям проводников и назначению цепей

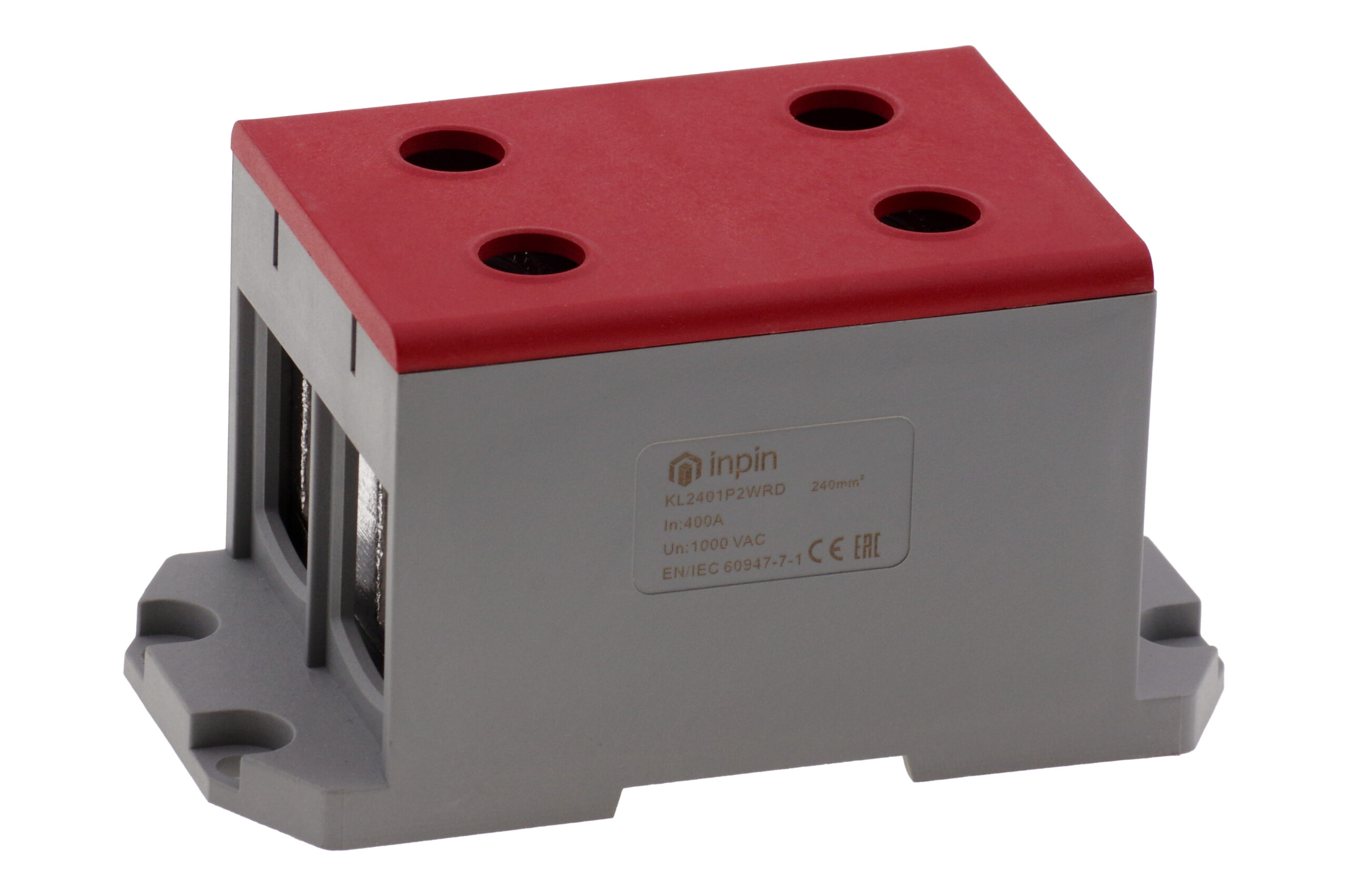

Составление номенклатуры начинают с однолинейных и монтажных схем. Разделяют силовые цепи, цепи управления, подключения датчиков и защитных проводников, затем подсчитывают число точек присоединения. Для распределения питания от одного ввода к нескольким отходящим линиям может потребоваться распределительный блок, а не отдельные проходные клеммы.
Для каждой позиции важны допустимые сечения и типы проводников. Моножильный и гибкий многопроволочный провод могут иметь разные условия подключения — иногда требуется наконечник, установленный подходящим инструментом. Число отверстий в корпусе не равно автоматически числу независимо допустимых присоединений.
Спецификацию связывают с обозначениями на схеме, чтобы комплектовщик не определял назначение изделия по внешнему сходству. Это особенно важно для цепей разных напряжений и для защитных подключений.
Какие характеристики клемм необходимо унифицировать: номинальный ток, напряжение, способ подключения, количество контактов и совместимость с проводниками
Базовые параметры устанавливают по расчётным токам и требованиям изоляции конкретных цепей. Номинальное напряжение клеммы должно соответствовать применению, а допустимый ток — условиям установки и паспортным ограничениям. Сечение проводника также проверяют для каждого входа и выхода.
Для типовой номенклатуры фиксируют важнейшие признаки:
-
диапазон сечений и допустимый материал подключаемых жил;
-
тип контактного зажима и требуемую подготовку проводника;
-
номинальные электрические параметры и число точек подключения;
-
способ крепления на рейке или панели и совместимость принадлежностей.
Единые требования удобнее согласовывать на стадии конструкторской документации. После выпуска серии произвольная замена на «похожую» клемму создаёт риск несовместимости даже при одинаковых основных цифрах в маркировке.
Как конструкция клемм и способы их монтажа влияют на трудоёмкость сборки, плотность размещения и удобство маркировки соединений
В серийной работе значение имеет последовательность действий: установить элемент, подготовить жилу, вставить её, зафиксировать и промаркировать. Конструкция влияет на доступность зажимного винта или рычага, необходимость инструмента и возможность контроля проводника. Однако ускорение одной операции не компенсирует неудобное обслуживание всей сборки.
Плотность размещения ограничивается не только шириной корпуса клеммы. Требуются пространства для укладки кабелей, доступа к контактам и предусмотренных производителем расстояний. Если проводники приходится резко изгибать, экономия нескольких миллиметров на рейке становится сомнительной.
Оценка затрат включает комплектацию, время монтажа, количество операций и риск переделок. При подборе комплектующих решающими остаются соответствие характеристикам и повторяемость сборки.
Как составить типовую спецификацию соединительных элементов и предусмотреть необходимые перемычки, фиксаторы и принадлежности
Каждой позиции присваивают однозначный код, описание электрических параметров, вариант крепления и количество на один щит. При выпуске партии по такой ведомости рассчитывают потребность без ручного пересчёта всех электрических схем. Изменение конструкции оформляют новой редакцией спецификации.
Отдельно учитывают элементы, которые легко забыть:
-
перемычки и разделители для предусмотренных схем объединения;
-
торцевые крышки и фиксаторы для установки на рейке;
-
маркировочные элементы и средства обозначения цепей;
-
подходящие наконечники и принадлежности для подготовки жил.
Ведомость желательно проверять по опытному образцу. Реальная сборка выявляет несовпадения габаритов и труднодоступные места, которые не всегда заметны в табличной документации.
Как организовать входной контроль комплектующих и проверку готовых клеммных соединений для обеспечения повторяемого качества сборки
На входном контроле сверяют обозначение изделия, состояние корпуса, маркировку, комплектность и соответствие технической документации. Для ответственных узлов отдельно проверяют, что поступившая партия не отличается по существенным монтажным параметрам от принятого образца.
После сборки оценивают правильность вставки жил, отсутствие повреждений и затяжку винтов с установленным моментом. Контролируют наличие маркировки и соответствие электрической схеме.
Предусмотренные испытания готового щита подтверждают качество изоляции и защитных цепей.
Документированные результаты проверки полезнее общего утверждения «собрано качественно». Они позволяют сопоставлять партии и устранять повторяющиеся дефекты на конкретной операции, не переделывая без необходимости весь процесс.
