Обеспечьте стабильную работу бытовых и промышленных устройств, правильно подобрав плату стабилизатора напряжения. Рациональный выбор основывается на ряде критериев, среди которых важны уровень стабилизации, мощность и тип нагрузки. Такой подход помогает избежать сбоев и продлить срок службы техники.
Глубокое понимание особенностей различных типов плат стабилизаторов – ключ к правильному решению. Это позволяет подобрать устройство, способное выдерживать пиковые нагрузки, обеспечивая при этом комфорт и безопасность в использовании.
Основные характеристики и функции платы стабилизатора напряжения
Выбирайте плату стабилизатора напряжения с высокой точностью регулировки, чтобы обеспечить стабильную работу подключенных устройств. Такой параметр показывает, насколько точно устройство поддерживает фиксированный уровень выходного напряжения при колебаниях входного.
Обратите внимание на диапазон входного напряжения, что важно для работы в условиях с переменным электроснабжением. Чем шире диапазон, тем больше вариантов использования стабильной системы в различных регионах и условиях.
Наиболее распространенные платы оснащаются защитой от короткого замыкания и перегрузки. Такая защита предотвращает повреждение схемы и продлевает срок службы стабилизатора.
Эффективность теплоотдачи способствует длительной работе платы без перегрева. Важно наличие встроенного радиатора или возможность подключения внешнего охлаждения для предотвращения нагрева элементов.
Рассмотрите наличие индикаторов или отображения состояния устройства – это облегчает контроль за работой стабилизатора. Скидка по цене с хорошими техническими характеристиками позволяет найти баланс между качеством и финансовыми вложениями.
| Характеристика | Описание |
|---|---|
| Точность регулировки | Разница между заданным и фактическим выходным напряжением, чем меньше, тем лучше |
| Диапазон входного напряжения | Диапазон, при котором стабилизатор может эффективно работать |
| Защита от короткого замыкания | Механизм защиты, выключающий устройство при коротком замыкании |
| Тепловая устойчивость | Способность выдерживать нагрев без потери функциональности |
| Индикация состояния | Световые или цифровые индикаторы для контроля работы |
Как работает схема стабилизации напряжения на плате
При питании устройств с помощью стабилизатора напряжения на плате, энергия проходит через несколько ключевых элементов, которые регулируют уровень тока. В основе лежит сравнение входного напряжения с опорным.
Этот управляющий сигнал подается на регулирующий элемент, например, транзистор или операционный усилитель, который изменяет сопротивление в цепи. Это позволяет поддерживать выходное напряжение на заданном уровне независимо от колебаний входного напряжения или нагрузки.
Когда нагрузка растет и напряжение на выходе падает, схема реагирует увеличением тока через регулирующий элемент, возвращая уровень напряжения в допустимый диапазон. Обратная ситуация – при уменьшении нагрузки – вызывает снижение тока, чтобы не превышать установленные параметры.
Дополнительные компоненты, такие как фильтры и конденсаторы, устраняют колебания и пульсации, обеспечивая стабильность сигнала. В современных платах нередко используют интегрированные стабилизаторы, сочетающие все необходимые элементы внутри одного корпуса.
Для выбора оптимальной схемы стабилизации важно учитывать специфику нагрузки, допустимый уровень пульсаций и тепловыделение. В случае высокого тока лучше выбирать стабилизаторы с низким падением напряжения и хорошим тепловым режимом.
Ключевые компоненты и их роль в стабилизации
Основой стабилизатора напряжения служит трансформатор, который преобразует входное переменное напряжение в необходимый уровень. Он уменьшает колебания входных сигналов, что позволяет дальнейшей обработке и стабилизации.
Выпрямительный мост преобразует переменный ток в постоянный, создавая основу для дальнейшей фильтрации напряжения. Чем качественнее выполнен этот блок, тем меньше пульсаций и ошибок в итоговой стабилизации.
Конденсаторы играют ключевую роль в сглаживании переменных колебаний. Больший объем емкости уменьшает пульсации, обеспечивая более стабильное питание нагрузки.
Регулятор напряжения – сердце стабилизатора, оно отслеживается и корректирует выходное напряжение. Современные модели используют транзисторы или исправительные модули для точной регулировки, сохраняя заданное значение без скачков и провалов.
Демпферы и фильтры снижают высокочастотные помехи, обеспечивая чистое и стабильное напряжение. Их выбор определяется характеристиками нагрузки и уровнем помех в сети.
Наиболее продвинутые стабилизаторы могут дополнительно включать микросхемы контроля и защиты, которые отслеживают состояние всей системы, предотвращают перенапряжения, короткие замыкания и перегревы. Это помогает сохранить оборудование и продлить срок службы стабилизатора.
Что влияет на точность и скорость реакции стабилизатора
Высокая точность и быстрая реакция стабилизатора зависят от выбранных компонентов и конструкции. Начинайте с используемых элементов, в первую очередь обращая внимание на диоды и транзисторы. Их параметры, такие как быстродействие и допустимые токи, определяют, как быстро и точно устройство сможет реагировать на колебания входного напряжения.
Маленькое значение времени отклика достигается за счет использования быстродействующих элементов и минимизации паразитных элементов, таких как индуктивность и емкость цепи. Чем меньше этих паразитов, тем быстрее стабилизатор сможет исправлять отклонения.
Температурный коэффициент компонентов напрямую влияет на стабильность работы и точность. Выбирайте элементы с низким изменением характеристик при нагреве, чтобы снизить погрешности в работе устройства.
Решающее значение имеет конструктивное решение усилительной цепи. Используйте схемы с короткими и напрямую расположенными дорожками, чтобы уменьшить паразитные сопротивления и индуктивности, ускоряя реакцию.
Не последний фактор – качество компоненты. Проверка сертификатов, спецификаций и опыта производителя поможет исключить брак и обеспечить стабильность работы. Также стоит учитывать уровень шумов, который может мешать быстрому и точному реагированию стабилизатора, и по возможности использовать фильтры или шумоподавляющие элементы.
Типы плат стабилизаторов и их особенности
Микросхемные стабилизаторы обладают компактными размерами и низким энергопотреблением. Они подходят для современных устройств с ограниченными пространственными возможностями, обеспечивая стабильное напряжение в небольшом диапазоне изменений входного сигнала. Их преимущество – быстрое реагирование на колебания и минимальный уровень шумов.
Блоки с трансформаторными стабилизаторами используют трансформатор для регулировки уровня напряжения. Они отличаются высокой надежностью и способностью работать с большими нагрузками. Такие платки подходят для бытовых электросетей и промышленных систем, где важна стабильность при существенных колебаниях входного напряжения.
Релейные стабилизаторы основываются на использовании электромагнитных реле для автоматической регулировки. Они создают довольно высокую точность стабилизации и хорошо справляются с пиками напряжения. Особенно актуальны для систем с высокой чувствительностью к перепадам напряжения и в случае необходимости регулировки на большом диапазоне.
Резонансные и мультирезонансные платки предусматривают использование специальных фильтров для минимизации шумов и пульсаций. Они подходят для аудиотехники и чувствительных приборов, где важна низкая шумовая составляющая и чистота сигнала. Этот тип часто выбирают для высококлассных систем, требующих особой точности.
При выборе типа платы следует учитывать нагрузочные характеристики, диапазон входного напряжения и требования к точности стабилизации. В каждом конкретном случае важно подобрать максимально подходящий вариант для обеспечения долговечной и стабильной работы устройства.
Выбор платы стабилизатора: практические критерии и советы
Перед покупкой определитесь с мощностью устройства: она должна быть на 20-30% выше максимальной потребляемой нагрузки. Например, если ваш прибор потребляет 500 Вт, выбирайте плату на 600-650 Вт.
Обратите внимание на точность стабилизации. Для домашних устройств подойдет плата с погрешностью ±1-2%, для профессиональных систем – точнее.
Проверьте диапазон входных напряжений, чтобы он покрывал возможные колебания в вашей сети. Идеальный вариант – модели с диапазоном от 100 В до 240 В.
Обратите внимание на качество компонентов: блоки с кулерами или системами охлаждения дольше сохраняют стабильную работу при длительном использовании.
Для надежности выберите плату с защитами:
- от перенапряжения и перепадов напряжения
- от короткого замыкания
- от перегрева
Советую также изучить отзывы о моделях. Обычно отзывы помогают понять, с какими проблемами сталкиваются пользователи и насколько легко найти запасные части.
Обратите внимание на наличие дополнительных функций, например, автоматический перезапуск при сбоях или индикаторы состояния. Это значительно облегчит эксплуатацию.
Выбирайте платы у проверенных производителей, у которых есть гарантии и сервисное обслуживание. Такой подход обеспечит долгий срок службы и поддержку при необходимости.
Как определить необходимый диапазон напряжения
Измерьте рабочий диапазон напряжения устройств, подключенных к сети. Для этого используйте мультиметр или тестер, сняв показания в разных условиях и в разное время суток. Запишите минимальное и максимальное значения напряжения, которые наблюдаются в ходе ежедневной эксплуатации.
Обратите внимание на показатели, указанные в паспорте техники или в спецификациях устройств. Обычно производители указывают допустимый диапазон входного напряжения. Он помогает определить верхние и нижние границы для стабилизатора.
Проанализируйте данные о сетевом напряжении за несколько дней или недель, чтобы выявить тенденции и возможные скачки или просадки. Особенно важно учитывать периоды пиковой нагрузки, когда напряжение может снижаться или повышаться.
Создайте таблицу или список:
- Минимальное зафиксированное напряжение – это нижняя граница диапазона.
- Максимальное зафиксированное напряжение – верхняя граница.
Если выявленные значения существенно превышают стандартный диапазон сети (220 В ±10%), добавьте к этим значениям запас. В случае значительных колебаний выбирайте стабилизатор с запасом по диапазону не менее 15-20% от максимальных показателей, чтобы обеспечить безопасность и стабильную работу оборудования.
Задача – определить диапазон, в котором напряжение остается относительно стабильным в течение суток, чтобы выбрать стабилизатор, способный охватить этот диапазон без перегрузок или сбоев. Precisely установленный диапазон поможет подобрать наиболее подходящую модель стабилизатора и избежать поломок, связанных с перебоями напряжения.
Насколько важна мощность и текущая нагрузка
Выбирая стабилизатор напряжения, обязательно учитывайте мощность подключаемых к нему устройств. Расчёт ведётся с запасом: мощность стабилизатора должна быть на 20-30% выше общей потребляемой нагрузки. Так вы избежите перегрузок и сохраните эффективность работы оборудования.
Текущая нагрузка – ключевой параметр при подборе стабилизатора. Если на одном стабилизаторе работают разные приборы, сложите их потребляемую мощность, чтобы получить понимание общей мощности. Например, при подключении компьютера (около 300 Вт), холодильника (примерно 150 Вт) и телевизора (около 100 Вт), сумма составит примерно 550 Вт.
При выборе устройства предпочтительно брать стабилизатор с мощностью, превышающей эту сумму как минимум на 20%. В данном случае это будет около 660 Вт или выше. Такая разница позволяет устройству эффективно компенсировать временные скачки напряжения и обеспечивает более долгий срок службы стабилизатора.
Именно правильное сочетание мощности и нагрузки позволяет добиться стабильной работы оборудования без риска сбоев из-за перегрузки. Не забудьте проверить технические параметры стабилизатора не только по номинальной мощности, а и по пиковым нагрузкам, чтобы устройство могло выдерживать кратковременные нагрузки, возникающие при запуске техники или пуске электроприборов.

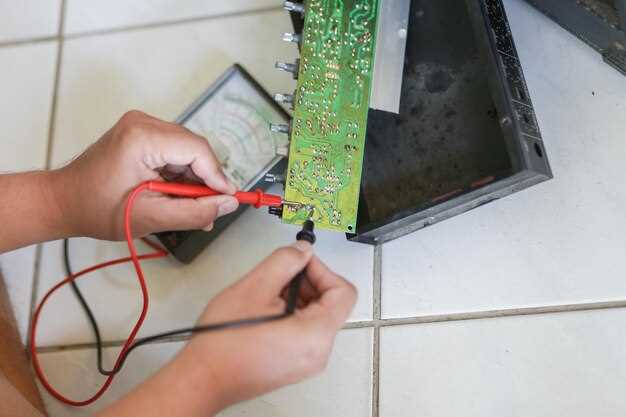

Что учитывать при подборе разъемов и размеров платы
Выбирайте разъемы, соответствующие количеству и типу подключаемых устройств: убедитесь, что количество контактов соответствует необходимому уровню подключений, а тип разъема подходит для конкретных кабелей и проводов. Обращайте внимание на размеры самих разъемов, чтобы они не мешали монтажу и хорошо вмещались в отведенное пространство.
Планируйте расположение разъемов таким образом, чтобы минимизировать риск перекрестных соединений и обеспечить удобство подключения и обслуживания. Проверьте, что разъемы располагаются в доступных местах, без необходимости выполнять сложные манипуляции или создавать препятствия для других компонентов.
Отдавайте предпочтение платам с достаточной площадью для размещения разъемов. Не забудьте оставить запас по размеру, чтобы в будущем было легко добавлять новые соединения или менять устаревшие компоненты без переработки всей конструкции.
Обратите внимание на параметры микроразъемов и их крепление: они должны удобно фиксироваться и надежно соединяться, чтобы избежать случайных отключений. Также учтите тип пайки или крепления – некоторые разъемы требуют специальных методов монтажа для долговечности и стабильности работы.
При подборе размеров платы ознакомьтесь с межосевыми расстояниями между контактами, чтобы обеспечить правильное соединение без риска короткого замыкания или плохого контакта. Не игнорируйте стандарты, принятые для конкретных видов разъемов, в том числе по высоте и ширине.
В конечном итоге, правильно подобранные разъемы и грамотно рассчитанный размер платы обеспечивают не только надежность работы стабилизатора напряжения, но и облегчают последующее обслуживание, обновление или расширение схемы.
Какие дополнительные функции могут пригодиться в конкретных проектах
Для проектов с нестандартными требованиями к стабильности и качеству электропитания стоит обратить внимание на интеграцию функции автоматического отключения в случае превышения допустимых уровней напряжения или тока. Такой режим обеспечивает защиту оборудования и продлевает срок службы стабилизатора.
Удобной опцией выступает наличие режима переключения в резервный источник питания, например, автоматический переход на аккумуляторы или генератор при долгом отключении сети. Это особенно важно для систем с высокой степенью критичности, таких как серверные или медицинские лаборатории.
Некоторые стабилизаторы оснащают встроенными фильтрами от помех и повышенной частоты гармоник, которые могут негативно сказываться на работе чувствительных устройств. В проектах, связанных с точной измерительной техникой или аудиосистемами, такие функции помогают добиться высокой точности и чистоты сигнала.
В случаях, где необходимо управлять несколькими точками питания, полезной станет функция диспетчеризации или удаленного мониторинга через интернет. Она позволяет отслеживать состояние стабилизатора и оперативно получать уведомления о возможных неисправностях или отклонениях от параметров.
Обратите внимание на наличие функций компенсации температуры окружающей среды. В условиях повышенной влажности или экстремальных температур такие опции помогают сохранить эффективность стабилизатора и предотвратить его поломки.
| Функция | Применение |
|---|---|
| Автоматическое отключение при перегрузке | Защита оборудования и продление срока службы |
| Резервный режим или автоматический переход | Обеспечение непрерывной работы при сбоях в электросети |
| Встроенные фильтры от помех | Поддержание высокой точности измерений или чистоты звука |
| Удаленное управление и мониторинг | Обеспечение контроля и своевременного реагирования на неисправности |
| Компенсация температуры | Поддержание стабильных параметров при изменениях окружающей среды |
