Правильный подбор реле отключения обеспечит надежную защиту электроприборов и повысит безопасность всей системы. Начинайте с определения максимально допустимой нагрузки и типа подключаемых устройств. Это поможет выбрать устройство с подходящим диапазоном тока отключения, что снизит риск ложных срабатываний или неспособности защитить от перегрузок.
Обратите внимание, что современное реле отличается не только характеристиками, но и функционалом: наличие функций защиты от короткого замыкания, плавной регулировки порогов и возможностью интеграции в автоматизированные системы. При выборе важно сопоставить технические параметры с характеристиками своей электросети, чтобы обеспечить долговременную и стабильную работу.
Понимание принципов работы и особенностей различных типов реле поможет сделать обоснованный выбор. В следующем разделе разберем, как анализировать технические характеристики и какое оборудование подходит именно для ваших условий эксплуатации.
Основные типы и особенности реле отключения для бытовых и промышленных систем
Для бытовых систем рекомендуется использовать электромеханические реле отключения, которые быстро реагируют на превышение установленных параметров и обеспечивают простоту обслуживания. Они отличаются высокой надежностью и долговечностью при низких нагрузках. Такие устройства подходят для защиты бытовой техники и электропроводки от коротких замыканий и перегрузок.
В промышленных системах предпочтение часто отдается структурированным реле с расширенными функциями, позволяющими работать в сложных условиях. Твердотельные реле обеспечивают более быструю реакцию и меньшую амплитуду износа при высокой частоте срабатываний. Они подходят для автоматизированных систем, где важна точность и скорость защиты.
Особое внимание уделяют типам реле по способу детекции защиты: токовым, напряжением или комбинированным. Токовые реле отключают цепи при превышении установленных лимитов по току, что наиболее популярно для защиты электроприборов. Модели с защитой по напряжению используют для предотвращения работы оборудования в опасных диапазонах электросети, особенно в ситуациях с нестабильным напряжением.
Настройки чувствительности и времени срабатывания являются ключевыми аспектами выбора. Для бытовых систем достаточно более мягких параметров, чтобы избежать ненужных отключений. Для промышленных же реле обычно оснащены регулировками для точной настройки реакции на опасные ситуации, что позволяет снизить риск повреждения оборудования.
Функции температурной защиты и диагностики состояния внутренних механизмов указывают на более современный уровень устройств. В среднем, чем больше функций, тем выше цена, но и уровень защиты возрастает, делая такие модели предпочтительными для промышленных объектов.
Обратите внимание на маркировки и стандарты, такие как IEC или UL, что гарантирует соответствие устройств действующим требованиям по безопасности и надежности в конкретных регионах. Регулярная проверка и обслуживание реле отключения поддерживают их работу в оптимальном состоянии и способствуют долговечности всей электросети.
Различия между автоматическими и электромеханическими реле
Автоматические реле работают на основе электромагнитных механизмов, что обеспечивает быстрое реагирование на изменения в сети. Они используют электромагнитную катушку, которая при прохождении тока загорается и включает контакты. Такой тип реле подходит для автоматического отключения при превышении заданных параметров без необходимости ручного вмешательства.
Электромеханические реле основываются на физических движущихся частях – якорях, контактах и пружинах. Передача срабатывания происходит благодаря электрическому сигналу, который вызывает перемещение механической части и размыкание или замыкание цепи. Эти реле хорошо показывают себя при необходимости надежного долгосрочного функционирования, а также в ситуациях, требующих сброса вручную.
Ключевое отличие – скорость реакции: автоматические реле подключают или отключают цепь быстрее, что важно для защиты чувствительной техники. Электромеханические же зачастую более устойчивы к механическим повреждениям и могут выдерживать большие токи за счет конструкции контактов.
В плане обслуживания автоматическое реле требует меньше внимания, поскольку оно более надежно в условиях постоянных нагрузок и износа. Электромеханическое же склонно к износу механических частей и нуждается в регулярных проверках и обслуживании, особенно при интенсивной эксплуатации.
При выборе между ними нужно учитывать характер нагрузки и условия работы. Для быстрого отключения в опасных ситуациях лучше выбрать автоматическое реле. Там, где важна долговечность при большая нагрузка, стоит остановиться на электромеханическом варианте.

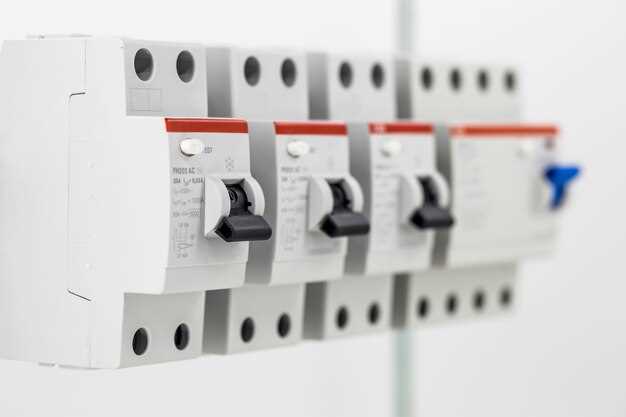

Как работают реле защитного отключения при утечке тока
Реле защитного отключения зафиксирует незаконную утечку тока, когда разница между входящим и исходящим токами превысит установленный порог, обычно порядка 30 мА. При этом оно реагирует за доли секунды, что позволяет предотвратить возможные поражения током и повреждение электросети.
Принцип работы основан на использовании тока-датчика, который подключается к цепи питания, и токоразделителя, обеспечивающего сравнение значений. Если обнаруживается разница, равная утечке, реле замыкает цепь и отключает питание. Это мгновенно прерывает ток, защищая человека и оборудование.
Проще говоря, внутри реле установлены специальные магнитные или электромагнитные компоненты, которые реагируют на несимметричный ток. В случае утечки магнитное поле изменяется, что срабатывает триггером или реле, посылающим сигнал отключения.
Для точного выбора параметров, обратите внимание на чувствительность устройства. Более чувствительные модели позволяют быстрее реагировать на небольшие утечки, что особенно важно в жилых домах. При этом выбирайте реле, которые соответствуют характеристикам вашей электросети – напряжению, току и особенностям эксплуатации.
Реле с временными задержками часто используют при необходимости равномерного сброса напряжения или предотвращения ложных срабатываний из-за кратковременных пиков. Они отлично подходят для промышленных условий, где возможны частые включения и отключения.
Типы чувствительности и пороговые значения срабатывания
Выбирая реле отключения, определите уровень чувствительности, соответствующий типу защищаемой сети и требованиям безопасности. Высокая чувствительность позволяет быстро реагировать на небольшие отклонения, но увеличивает риск ложных срабатываний. Низкая чувствительность обеспечивает стабильную работу при небольших переходных процессах, что важно для стабильных систем.
Для чувствительных нагрузок, таких как компьютерные или медицинские приборы, рекомендуется использовать реле с пороговым значением срабатывания 2-5 А или 10-20% от номинала. Это позволит защитить приборы без лишних отключений.
При использовании в электросетях с большей нагрузкой или в промышленных условиях выбирайте реле с более высоким порогом срабатывания – 10-30 А или 50-70% от максимальной нагрузки. Такое сочетание обеспечивает надежную защиту без ложных отключений при кратковременных пиках.
Различают следующие уровни чувствительности:
- Высокая чувствительность: срабатывает при малых отклонениях – 1-5% от номинальной нагрузки, подходит для деликатных систем.
- Средняя чувствительность: threshold 5-15%, универсальный выбор для большинства бытовых и коммерческих систем.
- Низкая чувствительность: порог 15-30% и выше, применяется для тяжелых иfault-tolerant систем.
При подборе порога реакции обращайте внимание на наличие режима тестирования, который позволяет установить оптимальные параметры с учетом особенностей конкретной сети и оборудования. Используйте регулируемые реле, чтобы точно настроить чувствительность и избежать неожиданных срабатываний.
Ценообразование и качество компонентов при выборе реле
Оценивайте баланс между ценой и качеством, отдавая предпочтение проверенным брендам с репутацией. В более дорогих моделях используют качественные контакты и корпуса, что повышает надежность и срок службы устройства. Обратите внимание на тип материалов: бронзовые или серебряные контакты обеспечивают стабильную работу при частых циклах переключения.
Конструктивные особенности, такие как наличие защитных покрытий или термопластика с высокой стойкостью к жаре и химическим веществам, также влияют на стоимость. Однако, инвестиции в более качественные компоненты позволяют снизить частоту выхода из строя и снизить затраты на ремонт.
При выборе реле проверяйте технические параметры происхождения компонентов: наличие сертификатов соответствия, документооборот с производителем и отзывы специалистов. Надежные компоненты чаще всего сопровождаются подробной информацией о производственном контроле и гарантией.
Помните, что более дешевое реле часто содержит менее качественные контакты и элементы, что увеличивает риск ложных срабатываний или полного отказа в критический момент. Стоимость часто отражает уровень сборки и долговечность, поэтому выгоднее выбрать устройство с хорошим соотношением цены и характеристик.
Особенности установки и подключения различных моделей реле
Перед монтажом реле отключения убедитесь в соответствии его технических характеристик нагрузке и типу системы. Установку лучше выполнять в сухом, вентиляторном помещении, избегая пыли и грязи. Для большинства моделей рекомендуется крепление на DIN-рейке, что обеспечивает стабильность и удобство доступа.
Современные реле часто предусматривают возможность подключения через простую контактную группу или с использованием управляющих напряжений. Важно внимательно следить за правильностью подключения входных и выходных клемм согласно схеме, которая прилагается к устройству. На большинстве моделей контактные группы разделены по функциям: одни управляют нагрузкой, другие отвечают за сигналы или аварийные отключения.
| Модель | Тип подключения | Особенности монтажа | Рекомендуемые условия эксплуатации |
|---|---|---|---|
| Реле с механическим язычком | Гнездовое или штекерное подключение, прямая пайка | Удобное крепление на DIN-рейке, защита от механических повреждений | Температура от -20°C до +50°C, влажность до 85% без конденсата |
| Модуляционные реле | Подключаются через управляющие контакты, требуют питания | Крепление на монтажной панели, подключение через клеммы с маркировкой | От -10°C до +40°C, не допускается вибрация и механические воздействия |
| Цифровые реле с программируемыми функциями | Общая шина, винтовое соединение, дополнительные платки для расширения | Установка внутри ящика или на панели, защита от статического электричества | Работа при температуре в пределах -25°C…+55°C, влажность до 90% |
Обжимные зажимы и винтовые соединения требуют аккуратности. Для исключения появления искр или повреждений проводов следуйте инструкции по монтажу. В случае долговременной эксплуатации, рекомендуется фиксировать кабели подвесками и кабель-каналами, чтобы избежать механических напряжений на соединениях.
Практические критерии выбора и эксплуатации реле отключения
При подборе реле отключения определите максимально допустимый ток и уровень напряжения системы. Используйте модели, которые имеют запас по токовой нагрузке минимум на 20% выше расчетных показателей, чтобы обеспечить надежную работу и ресурсоэффективность.
Обратите внимание на тип срабатывания реле: в большинстве случаев предпочтительно использовать электромеханические устройства, способные выдерживать кратковременные пиковые нагрузки без срабатывания, либо электронные модели с высокой точностью срабатывания, если в системе присутствуют частые короткие замыкания.
Учитывайте конструкцию для защиты от пыли, влаги и механических воздействий. Для наружных и влажных условий выбирайте реле с соответствующей степенью защиты по IP, что уменьшит риск сбоев и продлит срок службы.
Определите критерии срабатывания – по току, напряжению или их комбинации – и настройте параметры в соответствии с характером электросети. Регуляторы и калибровка должны быть доступны для точной подгонки без необходимости демонтажа устройства.
| Параметр | Рекомендуемый диапазон значений |
|---|---|
| Максимальный ток срабатывания | на 20-30% выше расчетных нагрузок |
| Диапазон настройки срабатывания по току | от 50% до 150% номинала |
| Диапазон настройки по времени задержки | от 0,1 сек до 1 сек |
| Степень защиты корпуса | IP54 и выше для наружных условий |
Для эксплуатации выбирайте реле с индикацией статуса, что упрощает диагностику и обслуживание. Регулярные проверки установки на наличие загрязнений, протечек или механических повреждений помогут поддерживать систему в исправном состоянии.
Поддерживайте в наличии запасные предохранители и комплектующие, совместимые с выбранной моделью реле, чтобы быстро устранять неисправности и минимизировать время простоя электросети.
Определение необходимой чувствительности и токовых характеристик
Выбирайте реле с токовой чувствительностью, которая соответствует максимальному току короткого замыкания в сети, обычно не превышая 1/10 от его значения. Например, если предельный ток короткого замыкания составляет 1000 А, установите чувствительность реле в диапазоне 80–100 А, чтобы обеспечить надежную защиту без ложных отключений.
Определите рабочий ток системы, чтобы подобрать реле с током срабатывания чуть выше номинальных значений нагрузки, обычно на 10–20%. Это исключит ненужные отключения при кратковременных перегрузках и отключит цепь при подозрительных условиях, связанных с коротким замыканием или повреждениями.
Токовые характеристики должны гарантировать стабильную работу при различных условиях нагрузки. В случае многофазных цепей убедитесь, что реле способно корректно реагировать на асимметричные токи, чтобы исключить ложные срабатывания или пропуски аварии.
Для защиты цепей с переменными нагрузками или нестабильными условиями используйте реле с регулируемой чувствительностью и характеристиками срабатывания, позволяющими адаптировать параметры под конкретные задачи. В случае часто меняющихся режимов предпочтительнее выбирать устройства с быстрым реагированием и возможностью тонкой настройки.
Проанализируйте параметры нагрузки и аварийных сценариев в конкретной сети, чтобы выбрать оптимальные токовые характеристики. Правильно подобранное реле обеспечит своевременную защиту и повысит надежность всей электросети.
Совместимость с типами электросетей и нагрузками
При выборе реле отключения ориентируйтесь на параметры вашей электросети: наличие однофазной или трёхфазной системы определяет тип устройства. Для однофазных сетей подойдут модели с номинальным током до 63 А, а в трёхфазных системах – устройства, выдерживающие более 100 А, чтобы обеспечить безопасную работу нагрузок.
Обратите внимание на особенности нагрузки: для выдерживания резких пиков и коротких коротких замыканий выбирайте реле с высокой характеристикой защитных срабатываний, такими как быстрые расцепители. В системах, где нагрузка включает электродвигатели или индуктивные приборы, предпочтительны устройства с учетом защиты от индукторных токов – они предотвращают ложные срабатывания из-за пусковых токов.
Совместимость с напряжением важна при выборе реле – убедитесь, что выбранное устройство работает в диапазоне вашего сетевого напряжения, будь то 220 В или 380 В. Для нестабильных сетей выбирайте модели с возможностью регулировки настройка отключения и с запасом по номиналам, чтобы не допустить частых ложных срабатываний.
Помните, что мощность подключаемых устройств тоже влияет на выбор – реле должно обеспечивать работу как с малыми, так и с высокими нагрузками без потери чувствительности или риска повреждения. Проверьте характеристики реле относительно максимальной мощности подключенных приборов и систем хранения энергии.
Пошаговая инструкция по подбору реле для конкретных условий
Определите параметры электросети: измерьте номинальное напряжение и ток нагрузки. Это поможет выбрать реле с подходящими характеристиками, чтобы оно отключало цепь при превышении заданных значений.
Уточните тип защиты: решите, требуется ли защита от короткого замыкания, перегрузки или утечки тока. Для каждого сценария существуют специальные типы реле – токовые, дифференциальные или комбинированные.
Подберите уставки с запасом: выберите настройки отключения немного выше рабочей нагрузки, чтобы избежать ложных срабатываний, но при этом обеспечить безопасность оборудования.
Обратите внимание на параметры времени отключения: для защиты чувствительных устройств используйте реле с быстрым срабатыванием, для цепей с большими нагрузками – с более плавной задержкой, чтобы избежать излишних отключений.
Оцените условия эксплуатации: если устройство используется во влажной или пыльной среде, подберите модель с соответствующим классом защиты от внешних воздействий.
Проверьте совместимость с существующей системой: убедитесь, что выбранное реле подходит по монтажу, габаритам и электрическим подключением к вашим электросетям.
Проведите тестирование: после установки настройте уставки в соответствии с потребностями, проведите проверку работы реле на имитацию возможных аварийных ситуаций, чтобы убедиться в правильной реакции.
Зафиксируйте параметры и регулярно проверяйте работу устройства: периодическая проверка позволит своевременно обнаружить размытые настройки или износ компонентов.
