Если вы хотите обеспечить стабильное и быстрое соединение для оборудования, стоит обратить внимание на разъем 8p8c RJ45. Этот компактный компонент широко применяется для подключения сетевых кабелей к маршрутизаторам, коммутаторам и компьютерам, обеспечивая передачу данных с высокой точностью и минимальными потерями.
Зачастую именно 8p8c обозначает количество контактов на разъеме, что позволяет передавать одновременно восемь пар данных, а также обеспечивает поддержку современных скоростей передачи. Этот стандарт встраивается в большинство кабельных решений, позволяя реализовать как локальные сети, так и сложные инфраструктуры с высоким уровнем нагрузок.
Использование RJ45 в основном сводится к его способности легко подключаться и отключаться, при этом обеспечивая надежное соединение без необходимости в дополнительных инструментах. Для правильной работы важно соблюдать порядок проводов внутри кабеля и использовать соответствующие инструменты-обжимки, чтобы создать стабильно работающий разъем.

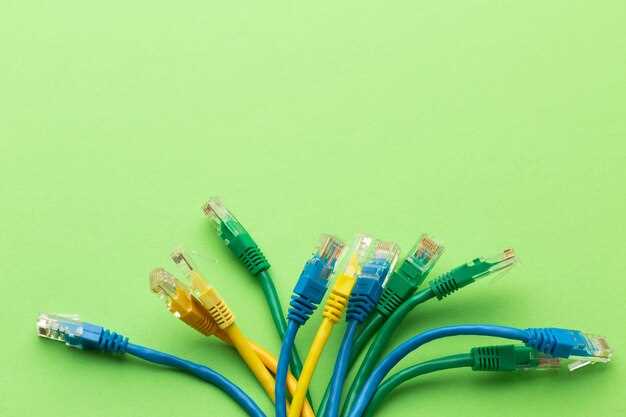

Конструкция и параметры разъема 8p8c RJ45 для сетей
Рекомендуется использовать разъемы, изготовленные из высококачественного пластика с металлическими контакторами, выполненными из латуни или другого устойчивого к окислению материала, покрытого золотом или серебром для обеспечения надежного контакта. Контакты внутри разъема располагаются в две параллельные ряды по четыре штучки, что и определяет цифру 8p8c.
Для лучшей фиксации кабеля в корпусе используют фиксирующие зажимы или пластиковые шпильки, которые препятствуют непреднамеренному вытягиванию. Важно, чтобы внутренняя часть разъема имела надежную приводку и канал или борозды для аккуратной укладки и фиксации паровых жил кабеля.
Параметры разъема включают:
- Размер: стандартный длиной около 21–22 мм и шириной 11–13 мм.
- Количество контактных позиций: 8, что соответствует восьми проводамEthernet кабеля.
- Тип контактов: 8p8c согласно стандартизации T568A и T568B.
- Материал корпуса: прочный пластик, устойчивый к механическим повреждениям и температурным изменениям.
- Защитное покрытие контактов: золото или серебро, обеспечивающее низкое сопротивление и долгий срок службы.
На контактах изготовлены тонкие витые проводники, которые вставляются в корпус разъема и фиксируются с помощью металлических клипс или пружинных элементов. Это обеспечивает плотное соединение с кабельными жилками, предотвращая их выпадение или разбалтывание и стабильно поддерживая электропроводимость.
Важно обращать внимание на качество кабельных жил и правильный порядок их подключения, согласно выбранной схемы (T568A или T568B). Также необходимо убедиться, что разъем подходит по размерам и способен обеспечить надежное соединение без излишнего усилия или запаздывания.
Количество контактов и расположение контактов
RJ45 с 8p8c содержит восемь контактов, расположенных по бокам соединительной шайбы. Это стандартная конфигурация для Ethernet-контактов, позволяющая обеспечить надежное соединение и передачу данных с высокой скоростью.
Контакты расположены в два ряда по четыре элемента. Внутренне они пронумерованы от 1 до 8, начиная с левой стороны при взгляде на разъем с лицевой стороны. Обычно, контакты по внутреннему порядку соответствуют определенным проводам кабеля.
- Порядок расположения: контакты организованы по чередованию, что помогает снизить перекрестные помехи и обеспечить совместимость с различными стандартами.
- Диаграмма: при использовании схеме T568A или T568B, порядок проводов меняется, но контакты остаются на своих местах. Это важно при создании кабелей с одинаковой конфигурацией с обеих сторон.
- Нумерация: контакты нумеруются слева направо при взгляде на разъем от лицевой стороны, что помогает правильно соединить кабели, особенно при ручной сборке.
Раскладка контактов очень важна для обеспечения правильной работы сети. Неправильное положение проводов может привести к сбоям в передаче данных, снижению скорости или полной потере соединения. Поэтому при подключении необходимо придерживаться выбранной схемы (T568A или T568B) и соблюдать порядок контактов.
Материалы и качество изготовления контактов
Обеспечить надежное соединение можно, если выбрать кабель и разъем, изготовленные из высококачественных материалов. Обычно контакты RJ45 выполнены из латуни или медных сплавов с серебряным или золотым покрытием. Золотое покрытие уменьшается износ и предотвращает коррозию, что особенно важно при высокой частоте передачи данных.
Плотность нанесения покрытия должна быть не менее 50 микрон, чтобы обеспечить устойчивость к механическим повреждениям. Кроме того, качественные контакты используют сплавы с добавками, улучшающими электропроводность и снижение сопротивления. Правильное покрытие способствует стабильной передаче сигнала на протяжении длительного времени.
При выборе кабеля обратите внимание на качество проводников. Они должны быть выполнены из меди или медных сплавов, так как именно эти материалы обеспечивают минимальные потери сигнала и защищают от интерференции. Многопроволочные проводники лучше сопротивляются механическим нагрузкам и сгибам, что сохраняет целостность соединения.
Обеспечить качественный контакт помогают точные алюминение или прессование при производстве разъемов, предотвращающие образование зазоров или окисления внутри соединения. В результате отпадает необходимость в повторной зачистке или ремонте кабеля, что повышает долговечность всей системы.
Размеры и стандарты разъемов для различных типов кабелей
Для подключения Ethernet-кабелей широко применяется разъем 8p8c, который имеет внешние размеры около 21 мм по длине и 7 мм по ширине. Этот стандарт соответствует форм-фактору RJ45 и предназначен для использования с кабелями категории 5e, 6 и выше. Внутренний профиль разъема включает восемь контактов, расположенных в два ряда по четыре, что обеспечивает надежное соединение данных и питания.
Разъем RJ11, предназначенный в первую очередь для телефонных линий, отличается меньшими размерами. Его длина обычно составляет около 16 мм, а ширина – приблизительно 9 мм. В отличие от RJ45, RJ11 используют для подключения до шести контактов, из которых в большинстве случаев задействуются четыре.
Высокоскоростные соединения требуют разъемов SFP или SFP+ с размером корпуса около 13 мм по длине, что выгодно выделяет их на фоне стандартных разъемов. Эти компактные модули предусматривают специальные фитинги для установки в оптоволоконных интерфейсах, где точные размеры и стандартизация обязательны для обеспечения совместимости.
Патч-панели, используемые в дата-центрах и сетевых стойках, выполнены в стандартных размерах, где каждый порт занимает примерно 23 мм в ширину и 40 мм в высоту, что подходит под разъемы типа RJ45. Монтажные стойки и кабельные вводы имеют свои стандарты, позволяя обеспечивать аккуратность и удобство эксплуатации. Особенно важно соблюдать стандарты при проектировании сложных сетевых элементов, чтобы избежать несовместимости и обеспечить максимальную надежность соединений.
Совместимость с различными кабельными типами Ethernet
Для обеспечения стабильной работы сети выбирайте кабели категорий Cat5e, Cat6 или Cat6a, поскольку они полностью совместимы с 8p8c RJ45 и поддерживают скорости передачи данных до 1 Гбит/с и выше. Категория Cat5e подходит для большинства домашних и офисных задач, а Cat6 и Cat6a обеспечивают более высокую пропускную способность и меньшие уровни помех для требовательных приложений.
Обратите внимание на качество кабеля: выбирайте изделия с хорошей экранировкой (FTP, STP) для помещений с большим количеством электромагнитных помех или в условиях высокой плотности кабельной прокладки. Экранированные кабели снижают уровень помех и улучшают качество сигнала на длинных участках.
При соединении кабелей разных категорий или длинах важна правильная укладка и подключение. Длина кабеля не должна превышать 100 метров без использования активных устройств или усилителей сигнала, чтобы избежать потерь и снижения скорости передачи данных.
| Категория кабеля | Поддерживаемая скорость | Дальность действия | Рекомендуется для |
|---|---|---|---|
| Cat5e | до 1 Гбит/с | до 100 м | Домашняя сеть, офис для малого трафика |
| Cat6 | до 10 Гбит/с (на кратких дистанциях) | до 55 м – для 10 Гбит/с | Требовательные офисы, мультимедия, серверы |
| Cat6a | до 10 Гбит/с | до 100 м | Высокоскоростные сети, дата-центры |
Особенности противопожарной безопасности и выделение сигнала
Обеспечьте надежное заземление приборов и кабельных систем для снижения риска возгорания и быстрого отключения при аварийной ситуации. Используйте огнестойкие материалы для монтажа кабелей и коробок, чтобы замедлить распространение огня и дымовых газов.
Разделите кабельные линии на отдельные трассы, избегая пересечений и плотной укладки, что сокращает вероятность искрения и повреждений в случае перегрева или механических повреждений.
Для своевременного обнаружения возгорания проводите регулярные проверки состояния кабельных соединений, а также используйте системы автоматического выявления и сигнализации пожара, интегрированные с охранной или противопожарной системой здания.
Локальные экраны или световые индикаторы следует размещать так, чтобы при срабатывании системы сигнализация максимально быстро достигала всех ключевых точек и операторов. Это ускоряет реакцию и помогает быстро устранить источник опасности.
Стандартизируйте монтаж сигнальных кабелей с учетом общих нормативов, чтобы обеспечить четкую визуализацию состояния системы и минимизировать ложные срабатывания. Горячие и сигнальные линии должны иметь отдельное питание и защищены от коротких замыканий.
Практическое применение и монтаж 8p8c RJ45 в сетях
При подключении устройств используйте кабели с разъемами 8p8c RJ45, убедившись в надежной зачистке и правильной укладке жил. Для соединения нескольких устройств соедините кабели в патч-панелях или розетках, фиксируя их при помощи специальных зажимов или крепежных клипс. Перед монтажом проверяйте наличие правильной распиновки и используйте тестеры для определения исправности контактов.
Для внешних соединений применяйте кабели с защитой от влаги и механических повреждений, например, с внешним слоем из ПВХ или полиэтилена. Внутри помещений достаточно использовать стандартные категории кабелей, такие как Cat5e, Cat6 или Cat6a, выбирая их в зависимости от пропускной способности сети. Не забывайте избегать пересекающихся кабельных путей и кросс-экранированных соединений в пределах одной стены или короба, чтобы снизить уровень помех.
При монтаже следите за соблюдением руководящих правил по управлению кабелями: избегайте перегибов, излишнего натяжения и контактов с острыми предметами, чтобы предотвратить повреждения жил. Цветовая маркировка жил поможет в правильной распиновке и устранении возможных ошибок при подключении. Для укладки на долгий срок используйте кабельные клипсы и держатели, что предотвращает провисание и излом проводов.
После завершения монтажа проведите комплексное тестирование, подключившись к коммутатору или маршрутизатору, чтобы убедиться в стабильной работе соединения и отсутствии ошибок. Регулярная проверка состояния кабельных линий и своевременная замена поврежденных разъемов обеспечит надежную работу сетевой системы длительное время.
Обжима кабеля с использованием разъема RJ45
Перед началом убедитесь, что используете кабель категории не ниже Cat5e или Cat6, так как только такие кабели обеспечивают стабильное соединение и поддерживают нужную пропускную способность. Очистите кабель от внешней изоляции примерно на 1 сантиметр, чтобы металлические жилы были видны и доступны для соединения.
Разделите кабель на четыре пары, аккуратно расплетите их и расположите жилы в соответствии с выбранной схемой укладки – T568A или T568B. Обычно рекомендуют придерживаться стандартной схемы T568B, в которой бело-оранжевые и оранжевые жилы занимают первые и третьи позиции, а бело-зеленые и зеленые – четвертую и пятую.
Уложите жилы строго по схеме, постаравшись равномерно их расправить и выпрямить, чтобы избежать неплотных соединений. Затем вставьте жилы в металлическую контактную часть разъема RJ45, следя за тем, чтобы все жилы полностью вошли в каждую контактную клипсу и достигли основания разъема.
Завершающий этап – обжим кабеля специальным кулирным инструментом. Удерживайте разъем уверенно и сильно, чтобы контактные металлические части надежно зафиксировали жилы. После этого проверьте, что все жилы зафиксированы и их расположение не сбилось, а разъем плотно держится на кабеле.
Настроившись на качество, повторите процедуру для второго конца кабеля, придерживаясь той же схемы укладки, чтобы обеспечить правильную работу сети. После завершения убедитесь в целостности соединения, протестировав кабель с помощью тестера или подключив его к устройству.

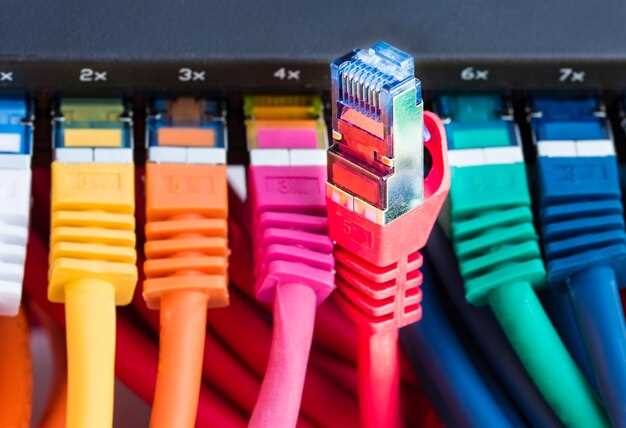

Типы кабелей, совместимых с разъемами 8p8c RJ45
Используйте кабели категории Ethernet не ниже Cat5e, чтобы обеспечить стабильную передачу данных и минимальные потери сигнала. Эти кабели передают Ethernet-какие данные с высокой скоростью и защищают от электромагнитных помех.
Для более требовательных сетевых решений выбирайте кабели категории Cat6 или выше. Они оснащены более плотной оболочкой и лучше изолируют сигналы, что особенно важно при прокладке длинных линий или в средах с высоким уровнем электромагнитных помех.
| Тип кабеля | Диапазон поддержки скорости | Длина максимальной линии | Особенности |
|---|---|---|---|
| Cat5e | до 1 Gbps | до 100 м | Стандартный выбор для домашних и офисных сетей |
| Cat6 | до 10 Gbps | до 55 м (для полной скорости) | Улучшенная защита от помех, более толстая изоляция |
| Cat6a | до 10 Gbps | до 100 м | Дополнительная экранизация, подходит для высокоскоростных сетей |
| Cat7 и выше | до 10 Gbps или больше | до 100 м | Двойная или тройная экранизация, минимальные уровни перекрестных помех |
Обращайте внимание на качество кабеля при покупке, чтобы избежать проблем с подключением. Тестированные модели и кабели, сертифицированные по стандартам, помогают гарантировать надежность и долгий срок службы устройств.
Инструменты и методы проверки корректности соединения
Используйте тестер витой пары, чтобы быстро определить целостность и правильность соединений в кабеле. Такой прибор проверяет наличие электропроводящих пар, подключение по правильной схеме и отсутствие обрывов. Перед проверкой убедитесь, что разъемы надежно вставлены и кабель зафиксирован.
Настройте сетевой анализатор или тестер на проверку мережевых соединений. Он позволяет точно определить, работают ли все пары, соответствуют ли стандарты соединения и отсутствуют ли короткие замыкания. Для точной оценки удобно использовать устройства с поддержкой диагностики по стандарту T568A/T568B.
Проведите измерение сопротивления цепи с помощью мультиметра. Нейтральное сопротивление должно быть очень низким, а сопротивление каждой пары – в пределах нормативных значений внутри кабеля. Высокое сопротивление говорит о возможных повреждениях или плохом контакте.
Проверьте целостность соединения с помощью компьютера и программных утилит, например, ping или traceroute. Наличие стабильных ответов укажет на корректное соединение и отсутствие ошибок передачи данных. Для диагностики локальной сети подойдет использовать встроенные средства операционной системы.
Для обнаружения возможных проблем на физическом уровне применяйте лазерные или оптические инспекторы для осмотра разъемов и кабелей. Это поможет выявить повреждения и коррозию контактов, которые могут мешать соединению.
Обратите внимание на использование диагностики с помощью специальных тестовых платформ, способных дополнительно проверять правильность соединения по длине и качеству сигнала. Такие инструменты значительно ускоряют поиск неисправностей и уменьшают риск повторных ошибок при монтаже.
Распространенные ошибки при подключении и способы их устранения
Проверяйте правильность установки разъема 8p8c RJ45, убедившись, что каждый провод надежно зафиксирован в правильной гнезде. Некачественный контакт вызывает потерю соединения и нестабильную работу сети. Используйте тестер кабелей, чтобы быстро выявить наличие неправильных или неплотных подключений.
Обратите внимание на последовательность проводов внутри кабеля. Следите за правильной раскладкой по стандартам T568A или T568B – это prevents возникновение ошибок при соединении. Не смешивайте стандарты в одном кабеле или соединении.
Избегайте использования поврежденных или изношенных кабелей. Обнаружить такую проблему можно с помощью пробника или визуально, проверяя изоляцию и контакты. Замените изношенные участки или полностью новый кабель, чтобы обеспечить стабильный сигнал.
Проверьте правильность подключения каждого порта в оборудовании. Иногда бывает, что кабель вставлен не до конца или в неправильный порт – это мешает прохождению сигнала. Аккуратно убедитесь, что разъем полностью вошел в гнездо и зафиксирован защелкой.
При использовании многоразъемных соединений следите за тем, чтобы концы кабеля были обжатие одинаковые и надежные. Разные типы наконечников приводят к плохому контакту и потере передачи данных.
Если замечаете слабое или прерывающееся соединение, попробуйте заменить кабель или переключить его на другой порт. Иногда проблема кроется в неисправности оборудования, а не кабеля.
Используйте правильные инструменты для подключения – специальные клещи для обжима RJ45, чтобы добиться равномерного контакта и отсутствия деформаций. Не пытайтесь обжать кабель вручную без подходящих приспособлений.
Проверяйте настройки сетевых устройств, таких как коммутаторы и маршрутизаторы. Неправильно настроенные параметры могут привести к потере соединения или снижению скорости передачи данных.
Использование RJ45 в домашних и корпоративных сетях
Используйте кабели с разъемами RJ45 для подключения компьютеров, принтеров и NAS-устройств в домашних сетях. Они обеспечивают стабильную передачу данных и позволяют создавать локальные сети с высокой пропускной способностью.
В офисных условиях быстрее всего реализовать сегментацию сети, применяя кабели освежающего типа Cat5e или Cat6, что гарантирует поддержку скоростей до 1 Гбит/с или выше. Это позволяет легко организовать рабочие станции, серверные и телефонные системы в единую инфраструктуру.
Для повышения надежности соединений используют качественные патч-корды и розетки, чтобы исключить потери сигнала или ухудшение скорости передачи данных. Правильное размещение кабелей и аккуратное выполнение монтажных работ сокращает риск повреждений и сбоев в работе сети.
В домашнем использовании RJ45 подключает маршрутизаторы, модемы и точки доступа, обеспечивая стабильное интернет-соединение. При расширении сети легко добавлять новые устройства, подключая их через свободные порты коммутаторов или маршрутизаторов, что делает настройку гибкой и удобной.
Для крупных организаций применяют структурированную кабельную систему с учетом требований к вентиляции, защите от электромагнитных помех и возможности последующего масштабирования. Это помогает сохранять эффективность работы сети в долгосрочной перспективе и предотвращать необходимость дорогостоящих ремонтных работ.
