Использование правильной термопары значительно повышает точность измерения температуры в промышленных процессах. Четкое понимание принципов ее работы и особенностей конструкции поможет избежать ошибок и повысить долговечность датчика. Рассмотрим, с чего начинается выбор, и чем связаны спецификации с конкретными задачами.
Термопара представляет собой образование из двух различных металлов или сплавов, соединенных на одном конце. Замер температуры начинается именно с реакции разницы электронных потенциалов между ними. В зависимости от типа металлов или сплавов результат может варьироваться по диапазону и чувствительности, что важно учитывать при подборе к конкретным условиям эксплуатации.
Применение таких датчиков широко распространено в различных промышленных сферах – от нефтепереработки до машиностроения. В каждом случае важно выбрать оптимальную конструкцию, которая обеспечит точные показатели и не будет подвержена чрезмерному износу или ошибкам в условиях повышенной температуры, вибрации или агрессивных сред. Понимание принципов работы делает процесс выбора более прозрачным и помогает подобрать устройство, способное выдержать именно те нагрузки, что ожидаются в системе.
Конструкция и основные компоненты термопары: что именно измеряет и как устроена
Основные компоненты термопары включают два проводника, изготовленных из материалов с разными электропропертями. Обычно это металлические сплавы, такие как железо-константан, хромель-алюмель или платина-палладий. Концы этих проводников соединяют в точке измерения, образуя контакт, где и возникает эффект термоэлектрического напряжения.
Далее, каждый проводник подключают к внешней цепи, которая измеряет возникшее при соединении напряжение. Важен правильный выбор материалов: они должны сохранять свои свойства при высоких температурах и иметь стабильные электропараметры в широком диапазоне условий эксплуатации.
Техническая структура и принцип работы
| Компонент | Описание |
|---|---|
| Металлы проводников | Два различных металла или сплава, обладающие разными электрохимическими свойствами, создают при соединении электрическое напряжение, пропорциональное температуре. |
| Горячий спай | Точка соединения, погруженная в измеряемую среду, где происходит создание термоэлектрического напряжения. |
| Дуктильные провода | Длинные провода, соединяющие точку измерения с измерительным приборами, обеспечивают передачу сигнала и защиту от внешних воздействий. |
| Изолятор и монтажные элементы | Обеспечивают надежную фиксацию термопары и защиту от механических повреждений, а также предотвращают утечку сигнала. |
| Что именно измеряет | Определяет разность электрических потенциалов, возникающих при температурном градиенте между двумя точками металла – горячим спаєм, погруженным в контролируемую среду, и холодным концом, подключенным к измерительным приборам. |
| Как устроена | Состоит из двух проводников, соединённых в точке измерения, и двух внешних концов, подключённых к измерителям напряжения. Разница потенциалов в результате температурной разницы преобразуется в электрический сигнал, который фиксируется и анализируется. |
Материалы термопары: сплавы и их свойства
Выберите сплавы для термопары с учетом диапазона измерений и условий эксплуатации. Никель-хромо-алюминиевые сплавы, такие как никель-хромовые, проявляют отличную стабильность при высоких температурах и хорошо сопротивляются коррозии.
Используйте сплавы на основе кобальта или платины для промышленных условий с экстремальными нагрузками. Эти материалы отличаются высокой точностью и устойчивостью к механическим повреждениям, что критично при эксплуатации в агрессивных средах.
Обратите внимание на свойства материалов: наличие высокой электропроводности и температурной устойчивости позволяет снизить погрешки измерений и повысить долговечность датчика.
Например, сплавы на основе хрома и никеля формируют эффективный рабочий контакт для типовых термопар, таких как типа K. Для лабораторных и высокоточных применений используются сплавы платины и платиновых сплавов, отличающиеся высокой стабильностью genoemdож<|vq_2169|>

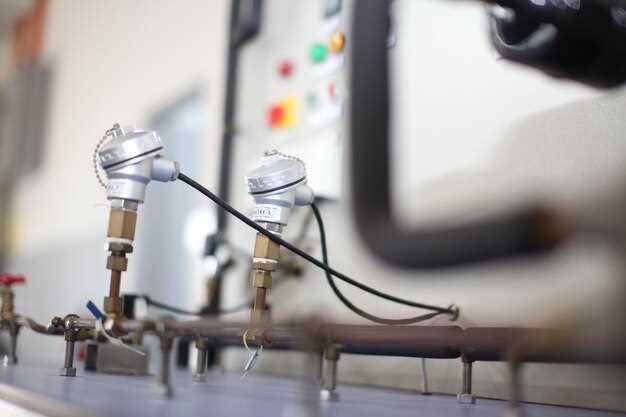

Типы контактов и способы их соединения
Используйте металлические зажимы или наконечники кабелей, которые соответствуют типу провода и условиям эксплуатации. Клеммные блоки позволяют быстро и надежно соединить кабели без дополнительного инструмента, обеспечивая хорошую проводимость и минимальный риск размыкания. При соединении тонких или гибких проводов выбирайте специальную зажимную колонку с зажимами типа винт или пружина, такие соединения легко укреплять и проверять на прочность.
Для фиксации контактов используйте пайку, если необходима высокая стабильность соединения при условиях высокого нагрева. Пайка обеспечивает надежное соединение, однако требует наличия специального оборудования и аккуратности выполнения. Местами, где важна быстрота обслуживания или необходимость разборных соединений, лучше применять разъемы или зажимы с зажимным механизмом.
При использовании разъемных соединений обратите внимание на соединение типа «мама-малыш», где один контакт зажимается внутри другого. Это дает возможность легко разобрать и повторно соединить кабели, не повреждая изоляцию. В промышленности зачастую используют комбинированные типы контактов: металлические наконечники, вставляемые в гнезда разъемов, и болтовые зажимы, позволяющие обеспечить стойкое и устойчивое соединение при вибрациях или длительной эксплуатации.
Для обеспечения надежности соединений в условиях сильных вибраций или механических нагрузок применяйте винтовые зажимы, которые плотно фиксируют провода, уменьшая риск рассыпания контакта. Обязательно проверяйте качество соединения и соблюдайте правильную полярность или правильное расположение проводов, чтобы избежать короткого замыкания или сбоев в работе датчика.
Диапазон температур и характеристика сигнала
Рекомендуется выбирать термопары, рассчитанные на диапазон температур, соответствующий условиям эксплуатации. Обычно типы термопар охватывают диапазон от -200°C до 1 800°C. Например, тип К работает в диапазоне от -200°C до 1 300°C, что подходит для измерений в высокотемпературных промышленных установках. Тип Тип Т подходит для более низких температур – от -200°C до 350°C, что делает его подходящим для лабораторных и холодильных систем.
Характеристика сигнала зависит от типа термопары и материала спаев. Обычно напряжение изменяется пропорционально температуре, приближаясь к 0,04 мВ/°C у типа К в диапазоне до 1 000°C. В диапазоне от 0°C до 100°C сигнал составляет около 1 мВ, что требует качественной обработки для точных измерений.
Сигнал слабый, поэтому рекомендуется использовать кабели с хорошей экранировкой и правильно настроенные усилители для повышения точности. Значения напряжения стабильно увеличиваются с ростом температуры, что позволяет точно определить диапазон измерений по изменению сигнала. Кроме того, важно учитывать теплоотведение и влияние внешних электромагнитных помех на качество сигнала.
При использовании в промышленности следует помнить, что высокая стабильность и минимальные отклонения сигнала сохраняются при правильной калибровке и регулярной проверки оборудования. Для широкого диапазона температур выбирайте типы термопар с соответствующими характеристиками сигнала и точно настраивайте цепи измерения.
Разновидности защитных кожухов и их роль в эксплуатации
Используйте кожухи из нержавеющей стали для защиты термопар, расположенных в агрессивных средах. Такие кожухи обеспечивают герметичность и устойчивость к коррозии, значительно продлевая срок службы датчика.
Для высокотемпературных условий выбирайте кожухи из керамических материалов. Они отлично выдерживают экстремальные температуры и предотвращают повреждения от теплового удара, снижая риск выхода из строя термопары.
В случае вибрационных условий рекомендуются кожухи с амортизирующими вставками – это помогает снизить механический стресс и предотвращает деформацию датчика. Такие кожухи обеспечивают стабильность показаний и надежность работы.
При необходимости защиты от механических повреждений используют кожухи с усиленной структурой и дополнительными защитными экранками. Они предотвращают повреждения при случайных ударах или механическом воздействии.
Для применения в условиях высокой пыли и пылящих сред предпочтительны кожухи со специальной вентиляцией, которая позволяет избежать накопления конденсата и поддерживать оптимальные параметры работы датчика.
Функциональность кожухов заключается не только в механической защите, но и в уменьшении влияния внешних факторов на точность измерений. Правильно подобранный кожух повышает долговечность и стабильность работы термопары в различных условиях эксплуатации.
Практическое применение и особенности использования термопар в промышленности
Установка термопары в системах отопления и печей обеспечивает стабильное управление температурой, что позволяет повысить качество продукции и увеличить безопасность процессов. В металлургии термопары применяют для контроля температуры в ковшах и печах, где важно точно поддерживать заданные параметры для предотвращения перерасхода топлива и защиты оборудования. В энергетике используют термопары для мониторинга температуры турбин и котлов, что способствует эффективной работе и своевременному обнаружению аварийных ситуаций. В химической промышленности сенсоры помогают контролировать температурные режимы реакторов, обеспечивая однородность процессов и предотвращая нежелательные химические реакции.
Практическое применение в автоматизированных системах подразумевает интеграцию с контроллерами и дисплеями, что позволяет оперативно реагировать на отклонения температуры. Возможность передачи данных по протоколам RS-485 или TCP/IP расширяет возможности мониторинга и анализа, ускоряя принятие решений. В промышленности от точности работы термопары зависит не только эффективность, но и долговечность оборудования, поэтому важно соблюдать рекомендации по монтажу и эксплуатации, а также использовать сертифицированные компоненты для долговременной и бесперебойной работы системы.
Области промышленного контроля температуры
Используйте термопары для мониторинга температуры в металлургическом производстве, где высокая точность критична для качества изделий и безопасности процесса.
Контролируйте температуру в химических реакторах и автоклавах, чтобы обеспечить стабильность химического состава и избежать аварийных ситуаций.
Обеспечьте контроль температуры в энергетическом секторе, например, в паровых котлах и турбинах, что повышает эффективность и предотвращает повреждения оборудования.
Применяйте датчики в пищевой промышленности для точного измерения температуры при тепловой обработке продуктов, что способствует соблюдению стандартов безопасности и кондиций.
Используйте термопары в машиностроении для контроля нагрева станочных узлов и инструментов, что помогает поддерживать оптимальные параметры работы и увеличивать ресурс оборудования.
Контролируйте температуру в системах кондиционирования и вентиляции, чтобы обеспечивать комфорт и безопасность в жилых и коммерческих зданиях.
Обеспечивайте точное измерение в электросетях и трансформаторах для предотвращения перегрева и продления службы оборудования.
Исключайте перегрев или переохлаждение в фармацевтической промышленности, что способствует сохранению качества лекарственных средств и соблюдению стандартов.
Подключение к системам автоматизации и управление технологическими процессами
Для интеграции термопар с системами автоматизации используйте стандартизированные интерфейсы, например, модули сбора данных с резистивными входами или аналоговыми сигналами. В большинстве современных промышленных решений применяют входы с высоким разрешением и точностью, обеспечивая стабильное измерение температуры при минимальных искажениях.
При подключении учитывайте требования к уровню сигнала, избегая длинных кабелей, которые вызывают электромагнитные помехи и ухудшают точность измерений. Используйте экранированные провода и правильную заземляющую схему, чтобы снизить шумы и обеспечить надежную работу системы.
| Тип соединения | Рекомендуемые методы | Советы по подключению |
|---|---|---|
| Аналоговые входы | Используйте стандартизированные входы 4-20 мА или 0-10 В, в зависимости от типа термопары и системы | Обеспечьте сопротивление цепи и используйте фильтр для подавления помех |
| Шины данных | Подключение по протоколам Modbus, Profibus или Ethernet/IP | Настраивайте параметры обмена данными на контроллере и проверяйте целостность сигналов |
| Питание | Обеспечьте стабильное питание устройств, соответствующее их требованиям | Используйте отдельные блоки питания для датчиков и управляющих систем для исключения помех |
Обеспечьте модуляцию сигнала и настройте систему оповещения о выходе значений за пределы нормы, чтобы своевременно реагировать на отклонения. Изначальное тестирование подключенных датчиков поможет выявить возможные неисправности или повреждения кабелей.
Критерии выбора термопары в зависимости от условий эксплуатации
Обратите внимание на диапазон температур, в котором будет функционировать датчик. Для высокотемпературных условий выбирайте термопары с графитовым или платиновым сплавом, способные выдерживать температуры до 1800°C и выше. Для умеренных температур, например, в диапазоне до 1000°C, подойдут термопары типа К или Т, которые обеспечивают стабильность и точность.
Учитывайте наличие агрессивных химических веществ и агрессивных сред. Для работы в коррозийных или кислых средах выбирайте термопары из нержавеющей стали или платиновых сплавов. В случае необходимости измерения в нейтральных условиях можно использовать более бюджетные модели с никелевыми проводниками.
Обратите внимание на механические условия эксплуатации: высокая вибрация, механические нагрузки или динамические движения требуют использования изделий с усиленной изоляцией и защитной оболочкой. В таких случаях лучше выбрать датчики с керамической или металлической защитой, предотвращающей повреждения и стабильность измерений.
Поддерживайте баланс между точностью измерений и скоростью отклика. Для быстрых процессов выбирайте термопары с малым тепловым сопротивлением и короткой длиной проводов. Для стабильных, долгосрочных измерений подойдет более длинный кабель с соответствующей изоляцией, уменьшающей шумы и искажения.
Наконец, учитывайте условия монтажа и доступность обслуживания. Для труднодоступных мест подойдут миниатюрные модели с креплениями, обеспечивающими надежную фиксацию без усложнений при установке. Обеспечьте совместимость выбранной термопары с существующими системами и подберите подходящий тип разъемов и кабелей для минимизации ошибок при соединении.
Обслуживание, калибровка и диагностика датчиков
Проводите регулярное обслуживание термопар, очищая их поверхности от загрязнений и изоляцию от коррозии, чтобы обеспечить стабильность показаний. Замеры сопротивления и проверку изоляции выполняйте не реже одного раза в квартал, чтобы выявить возможные повреждения или износ.
Для калибровки используйте эталонные источники температуры, такие как эталонные печи или термостаты с известной точностью. Калибровку выполняйте, сравнивая показания датчика с эталоном в нескольких точках диапазона измерений. Регулярно записывайте результаты, чтобы отслеживать тенденции и своевременно обнаруживать отклонения.
Диагностика включает в себя проверку контактов и проводки на наличие коррозии или разрывов, а также тестирование сигнала на выходе с помощью мультиметра или осциллографа. Обратите внимание на резкие изменения или нестабильность показаний, которые могут указывать на повреждение внутри датчика или неправильную установку.
При обнаружении неисправности заменяйте датчик целиком или обращайтесь к специалистам для проведения ремонта. Используйте только проверенные и совместимые с оборудованием модели для избежания ошибок в измерениях и повреждений системы.
