Данное описание представляет собой обзор простого в конструкции автомобильного усилителя низких частот, основанного на микросхеме TDA8560. Эта двухканальная модель способна выдавать по 30 Вт мощности на канал; при меньшей нагрузке — до 12 Вт на каждый канал — уровень нелинейных искажений остается не выше 0,3%. Максимальная искаженность при полном выходном сигнале может достигать 10%. В комплекте имеются регуляторы тембра, громкости и стереобаланса для удобства настройки звука.
Принципиальная схема
В основе усилителя лежит микросхема А1 — TDA8560. Вместо нее допустимо использовать TDA1557, однако в этом случае выходная мощность снизится примерно вдвое. Собрание выполнено по стандартной схеме, соответствующей типовым рекомендациям производителя.
Устройство подключается к источнику питания постоянно, а управление включением и отключением осуществляется посредством изменения логического уровня на выводе 3 микросхемы. Если же необходимость в таком способе управления отсутствует, соедините вывод 3 с выводами 11 и 10 — и включение/выключение будет происходить лишь при подаче питания.
Рис. 1. Основная схема мощного усилителя на TDA8560, предназначенного для автомобильных систем.
Перед подачей на вход усилителя аудиосигнал проходит через регулирующие цепи — пассивные регуляторы громкости, тембра и баланса, выполненные на переменных резисторах R10, R11 и R13. R10 и R11 — комбинированные компоненты, с отводами, а R13 — однородный резистор.
Дополнительная информация
Для обеспечения стабильной работы усилителя рекомендуется использовать фильтры на входе и выходе устройства. На входе рекомендуется установить ерцветку RC-фильтр — резистор R14 и конденсатор C2 для минимизации помех и шумов.
Если планируется использовать усилитель в автомобильной системе, желательно дополнительно установить диодные и варисторные защитные элементы для предотвращения кратковременных перенапряжений и скачков тока.
Для повышения надежности рекомендуется применять фильтрующие конденсаторы (например, электролитические с низким ESR) на питании, а также соблюдать рекомендации по теплоотводу для микросхемы — использовать радиаторы или теплоотводящие пластины.
При необходимости регулировки уровня выходного сигнала используйте потенциометры, расположенные после цепей регулировки громкости, тембра и баланса, для более точной настройки звука.
Детали и конструкция
Каркас усилителя изготовлен из корпуса старой индийской магнитолы «Satellite», приобретённой еще в 90-х годах, которая потеряла свою работоспособность и долгое время пролежала в гараже. Микросхема А1 закреплена на небольшом пластинчатом радиаторе, закрепленном винтами на задней стенке корпуса.
Установка микросхемы требует аккуратности — рекомендуется использовать короткие провода с сечением не менее 0,8 мм для надежных соединений. На передней панели расположены регуляторы и разъемы для подключения аудиосигнала.
Сборка этой части схемы предполагает объемный монтаж, с аккуратным расположением выводов компонентов. Катушка фильтра L1 намотана на ферритовом кольце диаметром около 25 мм, с 20 витками провода ПЭВ с сечением 0,91 мм.
Попцов Г. Д. РК-2017-02.
Технология пайки и монтаж элементов
Перед началом сборки усилителя необходимо подготовить рабочее место: обеспечить устойчивое освещение, очистить поверхности для пайки и использовать паяльник с мощностью 40-60 Вт с регулируемой температурой. Перед пайкой важно проверить исправность инструментов и наличие необходимых материалов: олово с флюсом, медные проводники, термоусадочные трубки и термопистолет или паяльник для изоляции.
Для обеспечения прочности соединений рекомендуется использовать припой без добавок, плавящийся при температуре около 220°C. После пайки следует удалить излишки припоя с помощью отреза или пинцета, следя за тем, чтобы не повредить соседние компоненты. В процессе монтажа необходимо регулярно проверять правильность расположения и отсутствие коротких замыканий, используя тестер или мультиметр.
Изоляцию проводников и соединений лучше всего выполнять с помощью термоусадочных трубок: после монтажа надевают трубки и нагревают их термопистолетом, чтобы обеспечить плотное прилегание и защиту от воздействия влаги и пыли. В случае с монтажом транзисторов и диодов обязательно проверять полярность, ориентируясь на маркировку на корпусе или схеме.
Завершая сборку, рекомендуется провести визуальный осмотр всех соединений, проверить их надежность и отсутствие холодных пайок. После этого следует выполнить пробный запуск устройства, контролируя температуру элементов и отсутствие необычных звуков или запахов. Тщательное выполнение всех этапов пайки и монтажа гарантирует надежную работу усилителя и его долговечность.
Электрическая и тепловая схема устройства
Питание усилителя осуществляется от аккумулятора автомобиля с стабилизацией напряжения с помощью интегрального стабилизатора типа 7812 для формирования симметричных питающих напряжений. В блоке питания применяется трансформатор на 15 В с последующими диодными мостами и фильтрующими конденсаторами емкостью не менее 10000 мкФ, что обеспечивает стабильный запас энергии для нагрузки. В цепи питания используют предохранители с номиналом 2 А для защиты элемента от коротких замыканий и перегрузок.
Выходной каскад включает два полнотрансформаторных каскада, каждый из которых содержит биполярный транзистор типа TIP41 и TIP42, объединенных через мощные пластиковые радиаторы, со специальной теплоотводящей подошвой. В цепи выдачи сигнала применяются автоматические защиты по току и тепловое ограничение, реализуемое с помощью термических датчиков, расположенных вблизи соединений транзисторов. Эти элементы избавляют от перегрева при длительной нагрузке.
Для минимизации тепловых потерь в конце каждого канала установлено вентиляторное охлаждение. Теплоотводы надежно закреплены на транзисторах, обладают площадью не менее 600 см?, что позволяет равномерно рассеивать создаваемое тепло. Конструктивно радиаторы соединены между собой металлической пластиной, которая одновременно участвует в теплообмене с окружающей средой и снижает внутреннюю температуру элементов.
Обеспечение эффективного отвода тепла достигается не только за счет радиаторов, но и за счет грамотной укладки монтажных элементов с учетом воздушных потоков. В качестве дополнения применяют специальные термопрокладки между транзисторами и радиаторами для увеличения теплопередачи. Эти меры позволяют сохранить оптимальную температуру элементов даже при продолжительной работе, предотвращая деградацию характеристик и выход из строя.
Тестирование и настройка усилителя
Перед запуском устройства необходимо проверить все соединения на наличие коротких замыканий и правильность пайки компонентов. Используйте мультиметр для контроля последовательных цепей, убедившись в отсутствии обрывов и некорректных проводок.
Для первичного тестирования рекомендуется подключить источник питания без нагрузки и проверить стабильность выходных напряжений. Значения тока не должны превышать установленные параметры, что свидетельствует о исправной работе схемы.
При подключении акустических систем ниже по мощности важно обеспечить равномерное сопротивление каналов. Для этого используйте мультиметр для измерения сопротивлений, продолжая с настройкой уровня сигнала.
| Параметр | Действия |
|---|---|
| Проверка уровня сигнала | Вступительный тест выполняется с низким уровнем аудиосигнала, начиная с примерно 0.1 В. Постепенно увеличивают его до средней громкости, контролируя отсутствие искажений. |
| Температурный режим | Зафиксировать температуру радиаторов в процессе работы при средней громкости. Она не должна превышать 60°C. В случае перегрева – установить дополнительные охлаждающие элементы или уменьшить уровень сигнала. |
| Искажения и шумы | Проверить наличие посторонних шумов или звона. В случае их появления – проверить цепи заземления, отсутствия повреждений и правильность монтажа компонентов. |
| Настройка громкости и баланса | Регулятор громкости используется для корректировки амплитуды сигнала. Модуляция должна проходить без искажений на всей допустимой зоне, избегая клиппинга и перегрузки выходных цепей. |
| Проверка фильтров | Оценивается эффективность высокочастотных и низкочастотных фильтров. Для этого используют генератор сигнала соответствующей частоты и осциллограф, чтобы контролировать отсутствие гармоник и паразитных шумов. |
После завершения всех тестов рекомендуется провести повторную проверку соединений и температурных режимов через часа работы на средней громкости. Регулярное обращение внимания на эти параметры позволяет повысить надежность и качество звучания усилителя.

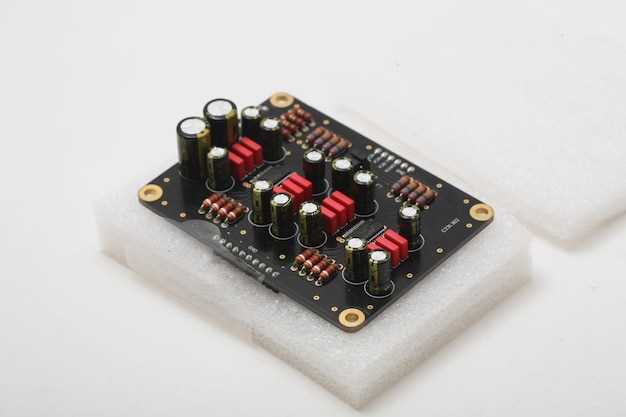

Корпус и радиаторы для охлаждения
Для эффективного теплоотвода модулей усиления рекомендуется использовать металлический корпус с хорошей теплопроводностью, например, из алюминия или нержавеющей стали.
Рекомендуемые размеры корпуса для установки плат с мощностью 30 Вт включают длину не менее 150 мм, ширину 80 мм и высоту 50 мм, что обеспечивает достаточное пространство для радиаторов и компонентов.
| Тип радиатора | Размеры (мм) | Материал | Места крепления | Теплопроводность (Вт/м·К) |
|---|---|---|---|---|
| Плоский алюминиевый радиатор | 50x50x10 | Алюминий | Крепеж к корпусу, монтажные отверстия | 205 |
| Тонкий радиатор с ребрами | 60x20x10 | Алюминий | Винты в отверстия для монтажа | 205 |
| Пассивный радиатор без вентилятора | 100x20x15 | Алюминий | На пластиковых зажимах или винтах | 205 |
Непосредственное крепление радиатора к микросхеме улучшает теплообмен. Используйте термопасту или термопрокладки для снижения теплового сопротивления между элементами и радиатором.
Обеспечьте достаточный зазор между компонентами для воздуха циркуляции и избегайте скопления пыли, которая затрудняет теплоотвод.
Для устройств с высоким нагревом рекомендуется установка дополнительных пассивных или активных систем охлаждения, таких как вентиляторы или кулеры с низким уровнем шума и высоким КПД.
Особенности применения TDA8560 в автохолодильниках и акустике
Использование усилителя на базе TDA8560 в системах охлаждения и звукового оборудования требует учета его технических особенностей. Модель характеризуется низким уровнем энергопотребления и встроенными защитными механизмами, что особенно важно в условиях ограниченных ресурсов автомобильной электросети.
При интеграции в системы охлаждения TDA8560 обеспечивает стабильную работу без сильных нагревов благодаря эффективной внутренней теплоотводной конструкции. Для повышения надежности рекомендуется использовать радиаторы с достаточной площадью рассеяния тепла, а также обеспечить вентиляцию внутри корпуса устройства.
В акустических системах параметры усилителя позволяют достигать высокой громкости без искажения звучания. Низкий уровень собственных шумов и высокое качество передачи сигнала позволяют использовать модель в многоканальных конфигурациях с минимальной потерей качества при подключении к динамикам до 8 Ом.
Ключевыми аспектами эксплуатации являются правильное питание и предотвращение скачков напряжения. Техническое решение предусматривает наличие стабилизатора и защиты от короткого замыкания, что существенно увеличивает долговечность узла при неустойчивых условиях работы автомобиля или бытовых применений.
Особое внимание требует правильное согласование акустической системы с характеристиками усилителя. Для достижения максимальной эффективности рекомендуется использовать динамики, соответствующие выходным параметрам, и избегать перегрузок, вызывающих повреждение компонентов или снижение качества звука.
Параметрическая настройка усилительного блока включает настройку громкости и частотных фильтров, что дает возможность адаптировать звучание под bass-частоты или среднечастотную зону. В системах охлаждения усилитель демонстрирует устойчивую работу при температуре окружающей среды до 60°C без необходимости дополнительного охлаждения.
Проблемы и методы их устранения при сборке
Недостаточное питание является частой причиной слабого сигнала или полного отсутствия звука. Необходимо проверить исправность стабилизаторов, а также убедиться, что блок питания обеспечивает достаточно стабильное и достаточное напряжение с учетом пусковых токов. При наличии просадок на линиях питания рекомендуется заменить или дополнительно фильтровать источник питания, установить электролитические конденсаторы в район питания усилителя.
Проблемы с резонансами корпуса возникают при неподходящем монтаже элементов или вибрациях. В таких случаях исправляется конструкция корпуса – укрепление жесткости, установка демпфирующих материалов и вибростойких креплений. Для повышения стабильности работы желательно избегать резких изменений температуры окружающей среды и обеспечить равномерное охлаждение всех элементов усилителя.
В случае появления защитных режимов(например, отключение по тепловому или токовому срабатыванию), необходимо проверить токовые лимиты и параметры тепловыпуска. В некоторых случаях требуется уменьшить номинальное сопротивление нагрузки или установить дополнительные предохранители, корректирующие режим работы. Регулярная проверка и профилактика помогают снизить риск возникновения таких ситуаций.
Схема питания и фильтрация сигнала
Для питания усилителя высокого уровня питания рекомендуется использовать источник стабилизированного напряжения с выходным током не менее 3А, чтобы обеспечить стабильную работу обеих каналов. В качестве основных элементов для фильтрации питания применяются конденсаторы большой емкости (1000 мкФ и выше) и индукторы с низким сопротивлением цепи. Конденсаторы устанавливаются параллельно alimentary линиям для сглаживания пульсаций и исключения помехого шума.
Для повышения качества звука и минимизации влияния электромагнитных помех вводятся LC-фильтры перед каждым каналом. В конструкцию включаются:
- Керамический или танталовый конденсатор емкостью 0,1-1 мкФ ближе к входам блока питания для подавления высокого частотного шума.
- Дcreзный индуктор с магнитной сердцевиной для снижения высокочастотных помех.
- Резистор в цепи фильтрации, ограничивающий ток паразитных токов и предотвращающий самозаземление сигнала.
Важной частью питания является установка фильтров в непосредственной близости к мощностным элементам ГУН и источнику питания. Это снижает риск воздействия помех с линии питающего кабеля.
Для выполнения качественной фильтрации рекомендуется использовать ферритовые кольца или фильтрующие электромагнитные помехи цепи. Их размещают около входных разъемов и на кабелях питания для подавления внешних электромагнитных излучений.
Меры по защите усилителя от перенапряжения и короткого замыкания
Для предотвращения выхода элемента из строя при возникновении высокого напряжения рекомендуется установить на входе блока защиты от перенапряжений, которая ограничит напряжение до безопасного уровня, не превышающего напряжение питания прибора. В случае превышения порогового значения, такой ограничитель отключит питание, сохраняя целостность внутренней цепи.
Рекомендуется дополнительно включать в цепи защитные диоды, которые снижают риск повреждения транзисторов при обратной полярности или внезапных скачках напряжения. Установка диодов параллельно выходам и источникам питания обеспечивает ограничение обратного тока.
Важным элементом защиты является стабилизатор напряжения, поддерживающий постоянное питание элемента и предотвращающий его перегрев из-за скачков энергии. Также рекомендуется использовать термические датчики или резисторы-анализаторы температуры, которые отключают питание при достижении критичной температуры.
Перед включением системы необходимо проверить наличие соединений, исправность предохранителей и правильность подключения всех компонентов. Регулярное техническое обслуживание и контроль за состоянием защитных элементов позволяют исключить риск поломок при аварийных ситуациях.
Советы по уменьшению помех и шума в звучании
Для снижения уровня электромагнитных помех в аудиосистеме рекомендуется использовать экранированные кабели с медной оплёткой или фольговым покрытием. Это предотвращает попадание внешних радиосигналов и электромагнитных помех внутрь кабельных линий.
Параллельные кабели питания и сигнальные линии лучше укладывать на разном расстоянии или разделять их специальными разделителями. Такой подход уменьшает воздействие помех от электропитания на звуковые сигналы.
Обязательно закрепите заземляющие проводники в точках, где имеется хороший контакт с кузовом, избегайте разветвлений и слабых соединений. Использование коротких и толстых заземляющих проводов снижает шумы, вызванные сопротивлением цепи.
Чтобы уменьшить влияние промышленных и автомобильных электросистем, рекомендуется использовать фильтры помех, подключаемые непосредственно к источнику питания устройства. Их применение позволяет сгладить пиковые всплески напряжения и избавиться от радиочастотных и низкочастотных электромагнитных влияний.
Конденсаторы на входных и выходных цепях, особенно с низким ESR (эквивалентным сопротивлением на постоянном токе), помогают снизить шуми и сгладить возможные скачки в сигнале. Используйте электролитические или керамические конденсаторы с низким уровнем паразитных сопротивлений для этих целей.
Для контроля уровней шума в цепи рекомендуется применять ферритовые фильтры на кабелях питания и сигнальных линиях. Они задерживают высокочастотные шумовые сигналы, не позволяя им распространяться по цепи.
В пространстве вокруг усилителя стараются избегать металлических жестких соединений, способных выступать в роли антенн, и оптимально располагать компоненты на стабильной немагнитной основе. Это минимизирует паразитные вибрации и электромагнитное взаимодействие.
Проверка и регулярное обслуживание соединений на предмет окисления и коррозии также способствуют снижению шума. Использование контактных смазок и окислению устойчивых материалов облегчает поддержание соединений в исправном состоянии.
Важно соблюдать правильное расположение входных цепей по отношению к источникам сильных электромагнитных полей, например, не прокладывать их рядом с автомобильной электрооборудованием, генераторами и искровыми системами зажигания. Это помогает избежать возникновения статических помех в звуковом тракте.
