Если ваш ламповый радиоприемник перестал функционировать из-за неисправных ламп, заменить их на новые иногда бывает сложно, особенно когда нужные модели трудно найти. В таких случаях можно воспользоваться заменой некоторых типов ламп на другие, при этом не ухудшая рабочие характеристики устройства. Обратите внимание, что в большинстве радиоприемников допускается взаимозаменяемость определенных ламп без потери качества:
- 6К7, 6К7С и 6К9М
- 6ПЗ, 6Л6, 6L6 и 6Л6С
- 30П1М, 25П1С и 25L6G
- 5Ц4, 5Ц4С, 5Z4 и 5V4G
- 30Ц6С, 25Z6G и 30Ц1М
Также существует практически допустимая возможность замены следующих ламп:
Для определения исправности радиолампы рекомендуется изготовить простой тестер по схеме, изображенной на рис. 24.14. Такой прибор позволяет быстро проверить катодную эмиссию, наличие межэлектродных замыканий и обрывы выводов. Основным индикатором эмиссии является микроамперметр РА1, включенный между катодом и первой сеткой лампы. Этот микроамперметр функционирует как милливольтметр, измеряя потенциал первой сетки. Величина потенциала колеблется в диапазоне от 10 до 500 мВ, что зависит от типа ламп и их качества. Значения показаний сравнивают с нормативами для хорошо зарекомендовавших себя, калибровочных ламп. Для получения точных данных рекомендуется провести калибровку тестера с использованием как можно большего количества образцов и зафиксировать полученные результаты в таблице.
При проверке диодов и ксеноновых ксенотронов микроамперметр подключают перемещением тумблера SA7 между катодом и анодом. Все остальные электроды ламп — через тумблеры SA3 и SA8. В случае исправных ламп стрелка прибора должна показывать увеличение тока, что свидетельствует об отсутствии межэлектродных замыканий и обрывов выводов. Испытания узлов из рабочих радиоприборов, например ламп 6П6С и 5Ц4С, показывают конкретные результаты. Так, при проверке лампы 6П6С тестер АВО-5М (предел — 60 и 300 мкА) зафиксировал ток в цепи первой сетки около 50 мкА, а изменение вторых электродов — 70 мкА, при подключении анода — примерно 90 мкА. Для кенотрона 5Ц4С использовался «Школьный АВО-63» — ток на первом аноде составлял 4,9 мА, на втором — 10 мА. Кроме того, данный метод подходит для контроля кинескопов и осциллографических трубок.
Для изготовления простого проверочного устройства используют понижающий трансформатор мощностью 10–20 Вт, микроамперметр на 50–300 мкА и восемь переключателей. Самодельный трансформатор может иметь следующие параметры: первичная обмотка — 1100 витков провода ПЭЛ 0,35 и 800 витков ПЭЛ 0,27, а вторичная — 48, 12, 18, 78, 84 и 120 витков провода ПЭЛ 0,12. Все компоненты собираются на металлическом основании, а для проверки ламп с различными цоколями можно дополнительно изготовить переходные цоколи или целиком установить на шасси несколько панелей, соединенных параллельно.
Настройка сборки тестера достигается подбором резисторов R1 и R2, чтобы обеспечить оптимальные показатели при проверке наиболее исправных ламп. Правильно отрегулированное устройство даст наиболее точные результаты. Также рекомендуется использовать калибровочные лампы, чтобы точно определить нормативные значения теста и исправить погрешности инструмента.
В старых радиоприемниках часто прием велся на наружную антенну. В современных условиях установить такую антенну бывает затруднительно, особенно в городе. В этом случае можно использовать существующую телевизионную волновую антенну — она подойдет и для радиоприемника. Для разделения сигналов по диапазонам создается простая разделительная схема с катушкой индуктивности и конденсатором (рис. 24.15). Индуктивность должна иметь достаточно высокое реактивное сопротивление в телевизионном диапазоне, чтобы не мешать приемам длинных и средних волн. Например, катушка с индуктивностью около 5,5 мкГн даст реактивное сопротивление примерно 34 Ом на частоте 1 МГц и существенно больше — при более высоких частот.
Конденсатор С1 предназначен для сглаживания коротких замыканий и должен иметь реактивное сопротивление, соответствующее требованиям. Например, конденсатор емкостью 200 пФ даст реактивное сопротивление около 16 Ом на 50 МГц и примерно 800 Ом на 1 МГц, что позволяет эффективно фильтровать ненужные сигналы. Обычно в входной цепи телевизора уже присутствует аналогичный разделительный конденсатор, поэтому дополнительный ставить необязательно.
Длина соединительного кабеля должна быть минимальной, чтобы не влиять на настройку приемника. В зависимости от типа соединения между антенной и входом приемника, используют или самодельную, или промышленную катушку-индуктор, например, дроссель типа ДМ-0,1. В случаях, когда используется длинный кабель, рекомендуется применить экранирование для уменьшения помех и обеспечить хорошую заземлённость экрана.
Кроме того, при использовании антенны важно правильно настроить ее позицию и ориентацию для оптимального приема. Иногда помогает установка антенны на какое-либо возвышение или изменение ее угла наклона. Не следует забывать выводить провод антенны в сухом месте, избегая залитых и влажных участков, чтобы снизить уровень помех и избежать коррозии контактов.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

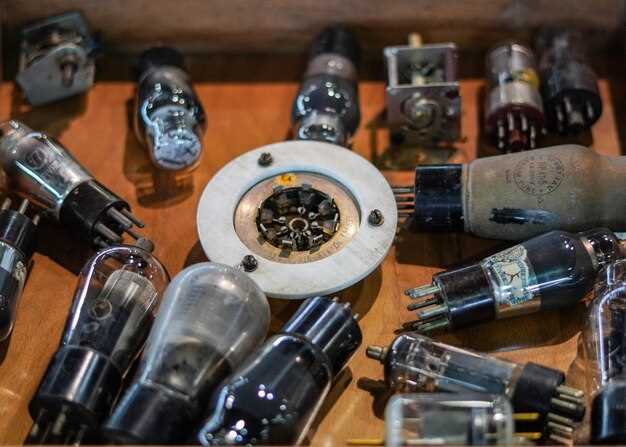

Классификация радиоламп и их роль в работе старых приемников
Существуют различные типы электровакуумных элементов, каждый из которых предназначен для выполнения конкретных функций в цепях радиоприемников. Основные категории позволяют определить их назначение и особенности эксплуатации. Распределение по конструктивным особенностям и режимам работы помогает подобрать подходящие компоненты для восстановления работы устройства.
Классификация по внутренней структуре включает следующие типы:
- Тетроды – элементы с четырьмя электродами: катодом, управляющим электродом (сеттером), анодом и экранирующим электродом. Обеспечивают усиление и работу в низкочастотных и промежуточных цепях.
- Пентриды – расширяют функциональные возможности тетродов за счет добавления шести электродов, что повышает стабильность, уровень шума и качество усиления. Наиболее популярны для высококачественного усиления сигналов.
- Тетриды-электронные вентилы – применяются в генераторах и усилителях; отличаются высокой стабильностью и низким уровнем шумов.
По режимам работы приборы классифицируются следующим образом:
- Гетеродинные – используют для формирования локальных осцилляторов и составных цепей, обеспечивая стабильное синхронное смещение частот.
- Усилительные – служат для повышения амплитуды входных сигналов, обеспечивая нужный уровень для последующей обработки.
- Генераторные – генерируют колебания стабильной частоты, играя ключевую роль в настройке и синхронизации всей системы.
Область применения конкретных видов электровакуумных элементов зависит от их электрических параметров, таких как усиление, внутреннее сопротивление и уровень шума. Восстановленные или замененные компоненты с правильно подобранными характеристиками обеспечивают долговременную работу радиоламповых устройств, а также улучшают качество приемки сигнала.
Определение типологии и назначения электровакуумных элементов позволяет максимально точно подобрать необходимые компоненты для поддержания исправности и улучшения характеристик старых аппаратов с электровакуумными усилителями. Важной задачей является подбор элементов, соответствующих серийному типу, указанному в схемах, что способствует сохранению аутентичности и эффективности функционирования радиосредств.
Основные причины неисправностей и как их диагностировать
Для выявления проблем с лампами следует провести внешнюю оценку их состояния. Обратите внимание на темные или потемневшие колбы, наличие признаков трещин и необычное расположение стекла. В случае сомнений используйте тестер для проверки сопротивления и искровых проб.
Значительные колебания выходного сигнала часто указывают на неисправность в цепях усиления. Рекомендуется измерить параметры каждого каскада: сопротивление резисторов, состояние конденсаторов и контактов внутри блока. Обнаружение обгоревших резисторов или вздувшихся конденсаторов указывает на необходимость их замены.
Проблемы с питанием связаны с выходом из строя элементов блока питания. Неисправные диоды или стабилизаторы обеспечивают нестабильность напряжений. Для диагностики используют тестер на диодный пробник или мультиметр в режиме проверки диодов.
Диагностика также предполагает проверку контактов и пайки. Механические повреждения или окисление на соединениях приводят к перебоям сигнала. Визуальный осмотр и очистка контактов от окисления позволяют восстановить работу устройства.
Обнаружение слабого или отсутствующего сигнала при проверке уровней говорит о необходимости проверки ламп на пробой. Монополяризированные лампы с темными колбами следует заменить, если сопротивление между анодом и катодом значительно превышает нормативные показатели.
Обратите внимание на работу переключателей и регуляторов громкости. Механические повреждения или загрязнения могут приводить к помехам или отключениям. Повышенная шумность контактов требует очистки или замены нежелательных элементов.
Используйте последовательный подход при диагностике: начните с внешнего осмотра, затем перейдите к тестам цепей питания, усилительных каскадов и ламп. Такой подход позволяет точно определить источник неполадки и подготовить рекомендации для восстановления работоспособности устройства.
Инструменты и материалы, необходимые для ремонта и замены ламп
Для снятия и установки радиоламп потребуется набор отверток с крестообразными и плоскими наконечниками, а также плоскогубцы с тонкими губками для аккуратного захвата и удержания элементов при работе. Пинцеты с антистатической обработкой пригодятся для обращения с небольшими и деликатными компонентами внутри корпуса приемника.
Для выполнения чистовой работы понадобятся мягкая кисть и сжатый воздух, чтобы убрать пыль со внутренней поверхности корпуса и расколом магнитных элементов. Специальные пинцеты и изолированные кабели необходимы для аккуратной прокладки проводов и подключения новых элементов к цепям схемы.
При необходимости обработки высоковольтных участков используют диэлектрические перчатки и изолирующие инструменты, предназначенные для работы с потенциалом до 600 В. Для фиксации и закрепления ламп применяют канифоль или другие электропайки для обеспечения надежного соединения.
Правила безопасной работы с высоковольтными компонентами
Перед приступом к работе необходимо полностью отключить прибор от электросети и отсоединить все кабели и металлические части, контактирующие с корпусом. Проверку наличия напряжения проводят с помощью изолированного тестера или мультиметра с функцией измерения высоких напряжений, убедившись, что конденсаторы разряжены.
Для работы с высоковольтными цепями используют специально предназначенные изоляционные рукавицы и инструменты с резиновыми рукоятками, предотвращая риск удара током. При работе рекомендуется использовать диэлектрическую подкладку или коврик с защитным покрытием.
Используйте металлические заготовки и инструменты с заземленной защитой, избегая касания оголенных контактов. Перед снятием компонентов убедитесь в их стабильной разрядке и отсутствии напряжения. Не превышайте рекомендованные токи и напряжения при работе, чтобы не повредить элементы схемы или получить травму.
Особое внимание уделяйте условию работы в хорошо освещенном помещении, избегая попадания воды или влажных рук. После завершения работ проверьте исправность схемы и убедитесь, что все изоляционные покрытия и крышки установлены правильно, чтобы избежать случайного контакта с высоковольтными частями.
Обучение безопасной эксплуатации связано с знанием характеристик компонентов и следованием технике безопасности, исключающей риск поражения электрическим током. Работа с высоковольтными цепями требует высокой аккуратности и понимания принципов функционирования оборудования.
Этапы демонтажа и установки радиоламп: пошаговая инструкция
Перед началом снятия ламп необходимо отключить прибор от электропитания и дать ему остыть в течение 10–15 минут, чтобы избежать ожогов и повреждений.
Дисконтировать корпус устройства и аккуратно открыть крышку, избегая чрезмерных усилий, чтобы не повредить металлические крепления или пластиковые соединения.
Обратить внимание на расположение ламп в монтажной плате: зафиксировать их положение и определить, есть ли дополнительные элементы, мешающие извлечению.
Чтобы извлечь лампу, слегка повращайте её в обе стороны, чтобы ослабить плотность контакта. Используйте пластиковую или резиновую приспособление для аккуратного захвата, избегая повреждения стекла или ногтей.
Для проведения установки новой лампы сначала осмотрите её на наличие повреждений и убедитесь, что она совместима по характеристикам (напряжение, мощность, тип цоколя).
Поверните лампу по часовой стрелке до лёгкого щелчка, фиксация должна пройти без лишних усилий, после чего проверьте отсутствие люфтов и плотность посадки.
Закройте крышку корпуса, убедившись, что все крепежи зафиксированы, и восстановите электропитание для проверки работоспособности. Перед включением поднесите руку к корпусу для оценки теплового состояния вставленных элементов.
Особенности тестирования радиоламп и подбор замены
При проверке электронной стеклянной компоненты важно учитывать её рабочие параметры, такими как усиление («игра»), просвет, изменение цветности при работе и шумы. Используйте мультихроматический тестер или специальное устройство для оценки параметров лампы в режиме реального времени. Обратите внимание на искажения сигнала, которые могут проявляться в виде мерцания или необычных звуков, указывающих на неисправность.
Перед началом тестирования убедитесь, что электросхема приемника соответствует техническим характеристикам выбранной лампы. Для определения необходимости замены сравнивайте параметры с эталонными значениями в документации на конкретные модели. Обратите внимание на резкий спад усиления, появление шумов или снижение яркости свечения – признаки износа.
При подборе нового экземпляра важно учитывать его электрические параметры: рабочего напряжения, мощности, тока, а также тип цоколя и размеры. Использование неподходящей лампы увеличивает риск повреждения цепи и ухудшения звучания. Хорошим решением станет подбор оборудования, идентичного по типу или рекомендованному в технических руководствах.
Для проверки работоспособности используйте пробный режим с подключением к лабораторному источнику питания и осциллографом. Это позволяет увидеть поведение лампы при разных напряжениях и выявить возможные дефекты или нестабильность!»
Запоминаете, что случаи слабого свечения или полного отсутствия света указывают на разрыв катода или секции накала. В этом случае замена обязательна, а восстановление невозможно без специальных восстановительных процедур. Следите за состоянием цоколей, окислений и загрязнений контактов – это важная часть оценки пригодности компоненты.
Советы по уходу и профилактике для долговечной работы приемника
Регулярная очистка контактов и разъемов обеспечивает стабильное функционирование цепей. Используйте мягкую кисть и изопропиловый спирт для удаления пыли и окислов с монтажных точек.
Контролируйте состояние электролитических конденсаторов: при появлении вздутий, протечек или изменений емкости их необходимо заменить. Это способствует сохранению стабильных электрических параметров и предотвращает повреждение цепи.
Следите за состоянием питающих трансформаторов и фильтров. Появление запаха гари или изменение температуры указывает на необходимость проверки и возможного ремонта компонентов питания.
Частная проверка искрений и искажений при работе позволяет определить зону возможных проблемных участков. В случае появления ‘шумов’ или нестабильных сигналов необходимо проверить соединения и кандидатуры ламп.
Используйте измерительные приборы для контроля сопротивлений и напряжений в цепях. Нестандартные показатели могут свидетельствовать о неисправностях, выявленных на ранней стадии.
| Рекомендуемые действия | Результат |
|---|---|
| Чистка контактов и разъемов | Обеспечивает надежный контакт и стабильную работу |
| Проверка состояния электролитических элементов | Предотвращает деградацию цепи и сбои |
| Контроль температуры и запаха трансформаторов | Удлиняет ресурс силовых узлов и снижает риск выхода из строя |
| Периодическая проверка уровня шумов и искажений | Выявляет неисправности на раннем этапе |
| Использование мультиметра для измерений | Обеспечивает точное выявление отклонений и слабых мест |
Обзор современных аналогов и аксессуаров для старых радиоприемников
Современный спрос на восстановление классических радиоприемников стимулирует появление схемных моделей и отверстий для установки новых компонентов, совместимых с оригинальной электронной начинкой. В качестве замен традиционных радиоламп используют современные вакуумные дочерние устройства или их высокоточные аналоги, выполненные на базе полупроводниковых технологий, обладающих схожими звуковыми характеристиками.
На рынке представлены кабели и разъемы, специально разработанные для подключения модернизированных блоков питания, позволяющие обеспечить стабильную работу схем без изменения внешнего вида устройства. Помимо этого, появились оригинальные мультиметры и тестеры для проверки состояния не только электролитических конденсаторов, но и кварцевых элементов, что упрощает диагностику неисправностей.
Блоки питания с регулируемыми выходными напряжениями, выполненные по современным стандартам, помогают избежать перенапряжений и обеспечить оптимальную работу устаревшего тракта. Также особое значение имеют оригинальные или максимально приближенные к заводским резисторы, конденсаторы и трансформаторы, выполненные по спецификациям, указанным в технических документациях прошлых лет.
Послесловие к инструментам — это наличие компактных наборов для пайки, специальных пинцетов, отверток и тестовых зажимов, предназначенных для корректного обслуживания и монтажа компонентов. Технологичная продукция с маркировкой для работы с электронными компонентами высокого класса позволяет существенно облегчить процесс восстановления компонентов без потери звуковых параметров устройства.
