Чтобы обеспечить надежную коммуникацию между Arduino и другими устройствами, важно выбрать подходящий способ передачи данных. Используйте последовательный порт для простых проектов, где требуется передача небольших объемов информации, и рассмотрите использование I2C или SPI для быстрого обмена данными с несколькими датчиками или модулями.
Перед началом работы подготовьте правильные кабели и убедитесь, что параметры интерфейса совпадают у всех подключенных устройств. Точные настройки скорости передачи (baud rate) помогают избежать ошибок и обеспечивают бесперебойный обмен данными.
Практика показывает, что правильная настройка пинов и аккуратное подключение элементов значительно снижают риск ошибок и сокращают время на отладку. Создайте структуру стандартных команд или форматов данных, чтобы упростить парсинг информации и повысить стабильность работы системы.
Настройка и подключение устройств для передачи данных
Перед подключением убедитесь, что все компоненты совместимы по уровню логических сигналов. Например, если используете UART, проверьте, что напряжение логических уровней соответствует платам.
Для последовательной передачи данных подключите RX пин Arduino к TX другого устройства и TX к RX, соблюдая правильную полярность. Используйте проводные кабели или jump-пины для надежного соединения.
При необходимости добавьте общий провод для обеспечения стабильного заземления обеих систем. Это снизит риск возникновения помех и обеспечит корректную работу.
Обратите внимание на выбор протокола связи. UART подходит для коротких дистанций и простых обменов, I2C – для подключения нескольких устройств через один канал, а SPI – при необходимости высокой скорости передачи данных.
Для I2C подключите SDA к SDA и SCL к SCL на обоих устройствах. Не забудьте установить одинаковый адрес устройства и правильно подключить питание.
При использовании интерфейса SPI подключите MOSI, MISO, SCK и CS к соответствующим пинам Arduino. Настройте скорость передачи данных в скетче, чтобы обеспечить надежное взаимодействие без сбоев.
Перед запуском теста проверьте все соединения, избегая коротких замыканий и перекрестных подключений. Используйте мультиметр для проверки контактов и правильности монтажа.
Для новых устройств рекомендуется сначала подключать их к Arduino без питания, убедившись в отсутствии ошибок, затем подключать питание и запускать программу. Это поможет избежать сбоев и повреждений.
Выбор подходящего протокола передачи данных: UART, I2C или SPI
Для коротких расстояний и быстрого обмена данными между Arduino лучше использовать SPI. Этот протокол обеспечивает высокую скорость передачи и позволяет подключать несколько устройств с помощью выделенных линий для каждого, что уменьшает риск ошибок.
Для автономных проектов или случаев, когда требуется простая точка-точка связь с высокой скоростью, выбирайте UART. Он широко используется для передачи данных между двумя микроконтроллерами или для последовательного соединения с компьютером. Важное преимущество – возможность использовать стандартный кабель и наличие встроенной поддержки на большинстве устройств.
Обратите внимание на наличие поддержки в выбранных модулях и их документацию. Если проект подразумевает использование нескольких датчиков и модулей, предпочтительнее придерживаться I2C. Для быстроменяющихся и объемных данных лучше подойдет SPI. Для простых, односторонних соединений или обмена с ПК выбирайте UART.
Подключение Arduino друг к другу: схемы соединений и рекомендации
Для организации надежного соединения применяйте рафиновую линию общего GND. Это устраняет потенциальные разницы в электроснабжении между платами и препятствует сбоям при передаче данных.
При использовании I2C рекомендуется добавить визуальные подтверждения работы, например, светодиоды на каждой плате, чтобы отслеживать активность линий. В случае длинных цепей стоит использовать термически стабилные сопротивления с номиналом порядка 4,7 кОм, чтобы обеспечить стабильность сигналов.
Если нужно соединять платы через UART, подключите TX одной к RX другой, а RX первой к TX второй. Обратите внимание, что оба устройства должны работать на одной и той же скорости передачи данных, например, 9600 бод, чтобы исключить ошибки передачи.
Для повышения надежности соединений рекомендуется использовать кабельные жгуты или разъемы типа Dupont, а также избегать скользящих контактов и пересечений проводов. В случае применения длинных линий рассмотрите возможность установки буферов или повторителей сигнала.
Запомните, что питание всех плат должно быть объединено в одной точке, чтобы избежать рассогласования потенциалов, и соблюдайте правила электробезопасности при работе с проводами и источниками питания. Эти рекомендации помогут настроить эффективное межплатное взаимодействие и снизить риск ошибок при передаче данных.
Настройка скорости передачи и других параметров интерфейса
Для оптимальной работы передачи данных между Arduino и другим устройством установите правильную скорость передачи, выбирая значение в диапазоне 9600-115200 бод. Обычно 9600 бод подходит для большинства проектов, но при необходимости быстрого обмена данных увеличьте скорость до 57600 или 115200 бод, чтобы снизить задержки.
Параметры паритета, бита данных и стоп-бита можно настроить в функции Serial.begin(), например: Serial.begin(9600, SERIAL_8N1). Значения 8N1 означают восьмеричный биты данных, отсутствие паритета и один стоп-бит. Для других требований используйте SERIAL_8E1 (с паритетом чётный) или SERIAL_8O1 (с паритетом нечетный).
Перед началом передачи проверьте поддержку выбранных параметров на обоих устройствах, потому что несовпадение настроек вызовет сбои. Используйте одинаковые параметры для интерфейса UART, чтобы обеспечить стабильный обмен данными.
Если планируете использовать аппаратные или программные потоки данных, настройте их параметры так, чтобы избежать потери данных, например, контролируйте размер буфера или добавляйте подтверждения получения.
Настраивая скорость и параметры интерфейса, учитывайте длину кабеля и качество соединения. Чем длиннее кабель, тем выше риск ошибок при высокой скорости передачи. В таких случаях лучше выбрать более низкую скорость или использовать экраунты для коррекции ошибок.
Регулярно проверяйте логика обмена и ошибки, используя функции Serial.available() и Serial.peek(), чтобы своевременно реагировать на потенциальные сбои или задержки.
Проверка и исправление ошибок соединения
Начинайте с проверки физических соединений: убедитесь, что провода плотно вставлены в контакты Arduino и других устройств. Осмотрите кабели на наличие повреждений или изломов. Используйте мультиметр, чтобы проверить целостность кабелей и отсутствие коротких замыканий.
Обратите внимание на разъемы и контакты: убедитесь, что контакты не грязные, ржавые или окисленные. При необходимости очистите их мягкой щеткой или спиртовой салфеткой.
Проверьте настройки портов и скорости передачи данных в программном обеспечении. Удостоверьтесь, что выбран правильный COM-порт и параметры (например, 9600 бод) совпадают на обоих концах соединения.
Если устройство не отвечает, попробуйте заменить кабель или подключить к другому USB-порту компьютера. Иногда проблема кроется именно в этом или в недостатке питания – подайте питание напрямую через внешнее питание, если это предусмотрено.
Обратите внимание на наличие драйверов для платы Arduino. Перезагрузите компьютер, чтобы система распознала устройство. Обновите драйверы, если их версия кажется устаревшей или несовместимой.
Проведите логический тест исходя из программы: добавьте контрольные точки или отладочные сообщения, чтобы определить, на каком этапе возникают сбои. Измените код, отключая или соединяя по очереди компоненты, чтобы локализовать источник проблемы.
Если ничего из этого не помогает, попробуйте подключить Arduino к другому компьютеру или используйте другую плату для исключения неисправности оборудования. Регулярно обновляйте прошивку и программное обеспечение, чтобы исключить баги, мешающие нормальному обмену данными.
Настройка режима работы устройств: мастер и ведомый
Чтобы правильно настроить работу устройств в сети, необходимо определить роль каждого из них – мастер или ведомый. Для этого задайте соответствующий режим в коде Arduino перед программированием. В качестве отправной точки, для мастера используйте команду Wire.begin();. Она инициирует I2C-шину в режиме ведущего устройства, а ведомому устройству требуется команда Wire.begin(address); с уникальным адресом.
При настройке рекомендуется выбрать четкие и уникальные адреса для ведомых устройств. Это предотвращает конфликты и обеспечивает стабильность передачи данных. Используйте диапазон от 1 до 127, например, 8 и 9, чтобы каждое ведомое устройство имело свой уникальный идентификатор. В коде мастера создайте список всех устройств и прописывайте команды их опроса, а ведомым – ответ на запросы.
| Действие | Мастер | Ведомый |
|---|---|---|
| Инициалиация | Wire.begin(); | Wire.begin(адрес); |
| Обработка запросов | Wire.requestFrom(адрес, количество байт); | Обработка запроса внутри |
| Отправка данных | Wire.write(); | Обработка данных внутри |
Перед запуском убедитесь, что все устройства используют одинаковую частоту тактирования. В конструкторе Wire.setClock() задайте нужную скорость обмена, например, 100000 (100 кГц). Это предотвратит рассинхронизацию и улучшит стабильность коммуникации.
Настройка роли также влияет на архитектуру проекта. В коде мастера организуйте циклический опрос ведомых устройств, получая и обрабатывая их данные. В ведомых скетчах поддерживайте обработку входящих запросов, отвечая и передавая текущие параметры устройства. Правильное разделение ролей и чёткая реализация каждого шага обеспечат бесперебойную работу сети устройств Arduino.
Обработка и управление данными при передаче
Для правильной обработки данных используйте буферизацию, которая помогает аккуратно принимать и отправлять информацию без потерь. Реализуйте кольцевые буферы или очереди, чтобы управлять потоками данных даже при различной скорости обмена.
Проверяйте целостность передаваемых данных с помощью контрольных сумм или хэш-функций. Такие меры обнаруживают ошибки и предотвращают обработку поврежденной информации.
Обеспечьте согласованность форматов данных, устанавливая фиксированный протокол передачи, например, определяя структуру сообщений или разделительные символы. Это сокращает вероятность недоразумений на приемной стороне.
Иногда полезно использовать механизмы подтверждения (ACK). После получения данных Arduino отправляет подтверждение, что позволяет выявлять потерянные или поврежденные пакеты и запрашивать их повторную отправку.
При масштабных проектах разбивайте обмен данными на небольшие порции, избегая сверхтяжелых сообщений. Это снизит нагрузку и упростит восстановление работы после сбоев.
Реализуйте таймауты для ожидания ответа или окончанию передачи. При их срабатывании можно инициировать повторное соединение или запрос данных заново, что повышает устойчивость системы.
Оптимизацию данных можно осуществлять, конвертируя их в более компактный формат или применяя сжатие, если объем передаваемых данных большой. Однако, стоит помнить о дополнительных вычислительных затратах на декомпрессию.
Следите за синхронизацией передачи, особенно при использовании асинхронных методов. Здесь поможет установка тактовых частот или обмен специальных сигнальных пакетов, указывающих на старт и окончание передачи.
Обеспечьте качественное логирование процессов передачи, что упростит диагностику ошибок и выявление узких мест на этапе разработки и эксплуатации.
Форматирование данных для обмена между Arduino
Используйте бинарные форматы для обмена данными, чтобы минимизировать объем передаваемой информации и повысить скорость передачи. Например, для чисел с плавающей точкой используйте тип float и преобразуйте его в байтовый массив с помощью функций преобразования.
Делите сложные структуры данных на небольшие блоки, чтобы упрощать их обработку на обоих концах соединения. Например, представьте данные в виде последовательности байтов, где каждый блок соответствует отдельной переменной или полю структуры.
Используйте протоколы с явным указанием длины пакета, чтобы избежать ошибок при распознавании границ сообщений. Перед отправкой данных передавайте сначала длину блока, а затем сам поток данных.
При обмене строками применяйте кодировку ASCII или UTF-8 и передавайте их с указанием длины строки, чтобы обеспечить правильное отображение и обработку на стороне приемника. Не забывайте о необходимости завершающего символа, если используете строки с фиксированной длиной.
Обратите внимание на использование контрольных сумм (например, CRC) при передаче сложных данных. Это поможет обнаружить ошибки и обеспечить целостность информации на обеих сторонах соединения.
Регулярно тестируйте форматирование данных, отправляя их на разные модули и проверяя распознавание. Так вы убедитесь, что структура совместима и обмен идет без ошибок независимо от случайных сбоев или задержек.
Обеспечьте согласованность формата данных в обеих частях системы: при изменение логики передачи обновляйте и приемную сторону. Используйте чёткую документацию по структуре пакета, чтобы снизить ошибки и облегчить отладку.
Использование буферов и структур данных для надежной передачи
Для предотвращения потери данных и обеспечения стабильности передачи используйте кольцевые буферы. Они позволяют эффективно управлять входными и выходными потоками, уменьшая риск переполнения и потерь пакетов. В Arduino реализуйте их с помощью массивов и двух указателей: один для записи, другой для чтения. Такой подход обеспечивает последовательную обработку данных без потери информации.
Заведите структуру данных, объединяющую буфер и метки состояния:
| Поле | Описание |
|---|---|
| Массив данных | Хранит байты или слова данных |
| Индекс записи | Указывает позицию для следующей записи |
| Индекс чтения | Указывает позицию для следующего чтения |
| Статус буфера | Информирует о заполненности или наличии ошибок |
Обновляйте указатели аккуратно, избегая их пересечения, что позволяет проверить, заполнен ли буфер или есть ли новые данные для чтения. Для повышения надежности используйте атомарные операции или отключайте прерывания при обновлении индексов, чтобы избежать гонки данных.
Пример кода условно реализует такие подходы:
struct RingBuffer { byte buffer[128]; volatile uint8_t writeIndex; volatile uint8_t readIndex; } buf; bool writeData(RingBuffer* buf, byte data) { uint8_t nextIndex = (buf->writeIndex + 1) % sizeof(buf->buffer); if (nextIndex == buf->readIndex) return false; // буфер полон buf->buffer[buf->writeIndex] = data; buf->writeIndex = nextIndex; return true; } bool readData(RingBuffer* buf, byte* data) { if (buf->readIndex == buf->writeIndex) return false; // буфер пуст *data = buf->buffer[buf->readIndex]; buf->readIndex = (buf->readIndex + 1) % sizeof(buf->buffer); return true; }
Такая структура позволяет организовать поток данных с минимальным риском потерь, обеспечить синхронный обмен между различными частями программы и адаптировать передачу под скорость и особенности канала. Постоянно контролируйте состояние буфера, чтобы своевременно запускать обработчики ошибок или повторные попытки получения данных.
Обработка ошибок и переполнение буфера
Для предотвращения ошибок при передаче данных важно регулярно проверять результаты функций чтения и записи, использующих последовательный порт. Используйте возвратные значения функций для определения успешности операций и своевременно обрабатывайте ошибки без задержек. Например, при чтении данных из буфера сравнивайте количество прочитанных байт с ожидаемым и реагируйте, если полученные данные недостаточны или разниться по длине.
Переполнение буфера – одна из частых причин повреждения данных и сбоев программы. Чтобы его избежать, всегда устанавливайте максимальный размер буфера и следите за объемом данных, не позволяя им превышать этот лимит. Интенсивно проверяйте длину входящих данных, особенно при использовании функций, таких как Serial.readBytes(), и прекращайте чтение, если достигли границы буфера.
Практическая рекомендация – используйте команду Serial.available() для определения наличия данных перед чтением. Это помогает избегать чтения за пределами доступных байт, снижая риск переполнения. Если ожидаемые данные длинные, разделяйте их обработку на части, используя циклы и проверяя состояние буфера между итерациями.
Крайне полезно внедрять механизмы формирования контрольных сумм или хэшей для входящих данных. Это позволит определить поврежденные или неполные сообщения. Если проверка не прошла, запрашивайте повторный прием данных или игнорируйте неправильные пакеты.
Обязательно освойте использование ‘сторожевых’ символов или специальных маркеров для начала и конца передачи. Это повысит точность распознавания границ сообщений и снизит риск случайных ошибок или сбоев, вызванных остатками данных в буфере.
Если в вашем проекте возможна высокая нагрузка обмена, рассматривайте более устойчивые протоколы передачи или используйте механизмы повторных запросов. Это обеспечит целостность данных даже при ошибках связи и расширит надежность системы.

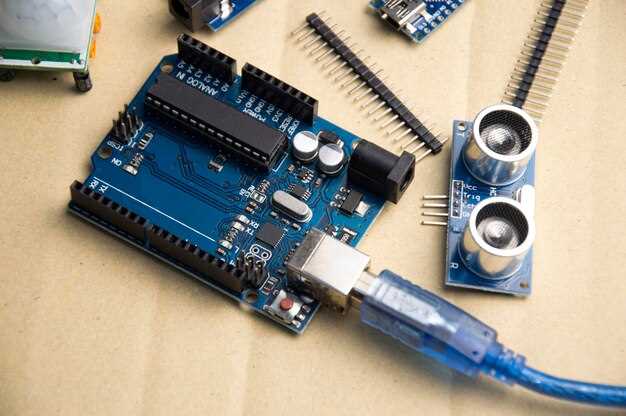

Реализация подтверждений и контроль целостности данных
Используйте контрольные суммы для проверки целостности данных, передаваемых между Arduino и другими устройствами. Быстро и просто реализовать это можно с помощью алгоритма CRC (циклическое избыточное кодирование). В коде Arduino рассчитайте CRC для отправляемых данных и отправьте его вместе с ними. На стороне получателя повторно вычислите CRC для полученных данных и сравните его с отправленным значением.
При реализации подтверждений применяйте механизм ACK. После получения данных Arduino отправляет обратно сигнал подтверждения. Если подтверждение не получено в течение определенного времени, отправляйте данные повторно. Такой подход предотвращает потерю информации и повышает стабильность соединения.
Используйте последовательные номера пакетов, чтобы отличать каждый блок данных. Включайте номер пакета в передаваемый блок и при подтверждении проверяйте его правильность. Это поможет обнаружить потерянные или повторяющиеся пакеты, а также позволит оперативно запросить повторную отправку.
Совместите проверки CRC и подтверждения ACK в полноценную систему контроля. Например, после получения данных Arduino вычисляет CRC, сравнивает его с присланным и отправляет подтверждение. Если подтвердить не удалось, повторяйте передачу, ограничиваясь несколькими попытками, чтобы избежать зацикливания. В случае постоянных ошибок логируйте некорректные пакеты для последующего анализа.
Такой подход повышает надежность обмена данными и способствует своевременному обнаружению ошибок, сохраняя целостность информации.
