Если хотите самостоятельно собрать зарядное устройство для телефона, начните с выбора надежных компонентов. Правильный трансформатор, диоды и стабилизатор напряжения обеспечат стабильную работу и защиту гаджета. Следите за точностью соединений, чтобы избежать коротких замыканий и повреждений.
Для начала: составьте схему с учетом мощности вашего телефона. Обычно это 5 В при токе около 2 А, но иногда лучше увеличить показатели для более быстрой зарядки. Используйте проверенные платы и аккуратно разводите контакты, чтобы избежать ошибок при монтаже. Еще один важный момент – качество кабелей и разъемов, они должны выдерживать нагрузку и не перегреваться.
После сборки подключите устройство к сети и протестируйте на небольшом токе перед полноценным использованием. В процессе проверки обращайте внимание на нагрев, равномерность работы элементов и наличие посторонних шумов. Такой подход поможет убедиться в безопасности и эффективности собранной схемы, а вам – сразу же насладиться результатом.
Пошаговая сборка зарядного устройства: материалы и инструменты
Вам понадобятся следующие материалы: разъем USB типа A или C, преобразователь напряжения на базе стабилизатора, например, LM2596 или AMS1117, а также понижающий трансформатор или блок питания с выходным напряжением 5 В. Для оформления корпуса подготовьте пластиковый или металлический корпус, а также кабель для подключения питания.
Инструменты включают паяльник с тонким жалом для точных соединений, многоразовые кусачки и плоскогубцы, мультиметр для проверки цепи и тестирования показаний, а также миниотвертку для закрепления элементов внутри корпуса. Не забудьте о термоусадочной трубке или изоленте для надежной изоляции соединений.
Дополнительно потребуется проводка – многожильные провода с сечением не менее 0,5 мм² для подачи питания и соединений между компонентами. Используйте качественные разъемы с надежным фиксатором, чтобы избежать разрывов контактов при эксплуатации.
Перед началом сборки подготовьте рабочее место: обеспечьте хорошую освещенность и чистую поверхность. Важно располагать компоненты так, чтобы удобство осуществлялось во время пайки и сборки, избегая спутанных проводов и случайных контактов.
Первый шаг – выпаяйте элементы из упаковки и разложите комплект по порядку. После этого подготовьте плату, при необходимости предварительно очистите ее от пыли и загрязнений – это повысит надежность пайки. Такой порядок обеспечит плавное и аккуратное выполнение сборки без лишних ошибок.
Выбор подходящих компонентов: трансформатор, диоды, стабилизатор напряжения
Для надежного питания телефона отдавайте предпочтение трансформатору с мощностью 2-3 А и выходным напряжением 9-12 В. Такой диапазон обеспечит стабильный ток и минимальные потери мощности.
Подбирайте диоды с критыческим напряжением не менее 20 В и силой тока, превышающей максимальную потребляемую нагрузку на схеме. Например, популярные диоды типа 1N4007 подходят для этого варианта, обладая характеристиками, гарантирующими долговечность и стабильность работы.
Стабилизатор напряжения выбирайте на базе микросхем типа LM317 или LM338, которые легко регулируются и имеют высокий коэффициент защиты от скачков и коротких замыканий. Настраивайте их так, чтобы обеспечить ровное и безопасное напряжение на выходе, учитывая специфику аккумулятора телефона.
Обратите внимание на тепловые радиаторы, они обязательно нужны для стабилизаторов и диодов при подборе компонентов с высокой нагрузочной способностью. Также убедитесь, что трансформатор соответствует нужной мощности – недостаточно мощный трансформатор снизит эффективность всей схемы и сократит срок службы элементов.
Инструменты и материалы: паяльник, кабели, корпорация
Для сборки зарядного устройства начинайте с выбора качественного паяльника, который позволит точно управлять температурой и работать с тонкими проводами. Оптимально использовать инструмент мощностью 30-60 Вт с регулируемой температурой и тонким наконечником.
Выберите кабели с хорошей изоляцией и подходящим сечением, чтобы обеспечить надежное соединение и минимальные потери. Обычно используют многожильные провода с гибкой изоляцией, подходящие для питания электронных схем.
Корпус занимает важное место в конструкции. Он должен быть прочным и обладать хорошей теплоотводимостью. Рекомендуется выбрать пластмассовый или металлический корпус с отверстиями для вентиляции, а также предусмотреть крепежные элементы для внутренних деталей.
Не забудьте о разнообразных компонентах, таких как разъемы USB, радиаторы и термостойкие изоляционные материалы, которые обеспечат безопасность и долговечность собранного устройства.
- Паяльник – выберите с точной регулировкой температуры и тонким жалом для точных соединений.
- Кабели – предпочтительно многоугольные с хорошей изоляцией и подходящим сечением.
- Корпус – металлический или пластиковый, со специальными отверстиями для вентиляции и крепежами.
- Разъемы USB, радиаторы и изоляционные материалы для повышения безопасности и устойчивости конструкции.
Паяльные работы: особенности пайки и советы по безопасности
Выбирайте правильную температуру паяльника, чтобы не перегреть компоненты и не повредить плату. Обычно для мелких элементов достаточно температуры в диапазоне 300–350°C, для проводов – чуть выше, до 400°C. Не забудьте использовать прочную подставку для паяльника, чтобы избежать случайных возгораний или повреждений поверхности.
Соединяйте элементы аккуратно, следите за тем, чтобы припой растекался равномерно и создавал прочное соединение. Не перегревайте компоненты, так как это может привести к их деградации или выходу из строя.
Используйте флюс для улучшения сцепления припоя с поверхностью и предотвращения окисления. Обработку флюсом стоит выполнять в хорошо проветриваемом помещении, так как пары могут быть вредны при длительном воздействии.
Обязательно надевайте защитные очки и свою руку держите в безопасной позиции. После работы отключайте паяльник и дайте ему полностью остыть, прежде чем убрать его. В случае возможного короткого замыкания или перегрева, отключите устройство сразу, чтобы избежать повреждений или пожара.
Работайте аккуратно, не спешите, и всегда проверяйте соединения на наличие недопайки или коротких замыканий перед подключением к источнику питания. Соблюдая эти правила, вы снизите риск повреждений и повысите качество собранного устройства.

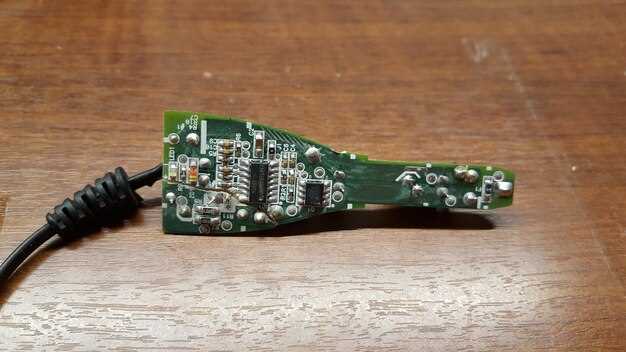

Подготовка корпуса и монтаж устройств: создание устойчивой конструкции
Перед сборкой корпуса подготовьте основу из прочного материала, например, пластика или металлического ламината. Отшлифуйте поверхности, чтобы устранить острые края и обеспечить гладкое прилегание компонентов. Используйте спецклей или саморезы для закрепления крепежных элементов внутри корпуса, избегая провисающих или шатких соединений.
Разместите внутри крепежные стойки или рамы, которые зафиксируют плату, аккумулятор и другие узлы. Это предотвращает случайное смещение и вибрацию при эксплуатации. Для повышения устойчивости добавьте противоскользящие элементы или резиновые подставки под основание корпуса, особенно если устройство предполагается использовать на скользких поверхностях.
Режьте и сверлите детали аккуратно, строго следуя расчетам. Обратите внимание на центр тяжести: расположите тяжелые компоненты ближе к нижней части корпуса. Это снизит риск опрокидывания и обеспечит стабильность устройства во время работы или транспортировки. Произведите пробные сборки на временных конструкциях, чтобы проверить все соединения и баланс.
На финальном этапе закрепите монтажные части герметиком или специальной смазкой для увеличения фиксации и исключения расшатывания. Проверьте устойчивость собранной конструкции при небольшом механическом воздействии. Убедитесь, что все элементы прочно зафиксированы и конструкция выдержит эксплуатационные нагрузки без деформаций.
Проверка сборки: как определить исправность и безопасность
Начинайте проверку с визуального осмотра. Осмотрите все соединения на предмет отсутствия трещин, коротких замыканий или повреждений изоляции. Обратите внимание на качество пайки – слизь или плохо закрепленные компоненты могут привести к короткому замыканию в будущем.
Проверьте качество пайки по всей схеме. Используйте увеличительное стекло, чтобы убедиться в отсутствии холодных соединений и грязи на контактных площадках. Хороший контакт – залог стабильной работы устройства.
Следующий шаг – осмотрите диоды и электролитические конденсаторы. Они не должны иметь вздутия, подтеканий или признаков перегрева. Плохой конденсатор способен привести к скачкам напряжения или поломке всего устройства.
Подключите мультиметр к входным и выходным точкам, чтобы проверить напряжение. На входе должно быть стабильное питание, а на выходе – соответствовать заявленным характеристикам по току и напряжению. Не допускайте отклонений, превышающих 5% от расчетных значений.
Проведите проверку на короткое замыкание, отключив схему от питания и замеряв сопротивление между каждым контактом. Большое сопротивление указывает на исправность, малое – наличие замыкания.
Убедитесь в правильной работе системы защиты. Проверьте работу предохранителя или автоматического отключения, замкнув цепь с определенными разрядами – схема должна отключиться при превышении допустимого тока.
После всех проверок подключите устройство к сети, предварительно убедившись в правильности сборки и подключений. Наблюдайте за работой: отсутствие нагрева, стабильное напряжение и отсутствие запаха горелой изоляции подтвердит безопасность.

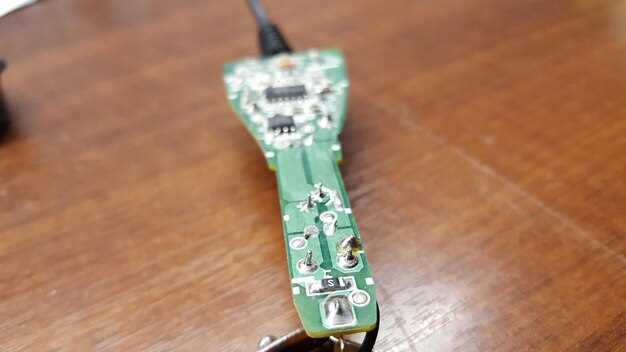

Подключение и настройка схемы: от начала до запуска
При соединении компонентов начинайте с проверки правильности подключения питания. Подайте 5 В, убедившись, что полярность соблюдена: плюс к плюс, минус к минус. После этого подключите выход к кабелю, идущему к телефону, избегая перекрестных контактов и коротких замыканий.
Используйте мультиметр для контроля напряжения на выходе схемы. В диапазоне 4,9–5,1 В должно быть стабильное значение без колебаний. Если обнаружите отклонения, скорректируйте потенциометр или сопротивление делителя напряжения в соответствии с инструкциями по схеме.
Далее подключите регулируемый стабилизатор тока, чтобы установить лимит заряда. Ток должен совпадать с характеристиками аккумулятора телефона, обычно 1–2 А. Проверьте работу схемы при разных нагрузках, чтобы убедиться в стабильной работе без перегрева и отключений.
Настроившись на правильные значения, установите «память» схемы, зафиксировав положение потенциометра. После этого отключите питание и соедините все провода с разъемом micro USB или Type-C, предварительно проверив качество контактов и отсутствие излишне длинных или скрученных проводов.
После окончательной сборки включите питание и смотрите за показаниями мультиметра. На экране должно отображаться ровное напряжение около 5 В и стабильный ток. Проверьте работу схемы при подключении к реальному телефону и убедитесь в отсутствии всплесков напряжения, которые могут повредить аккумулятор.
Перед началом пайки убедитесь, что все компоненты чистые и подготовленные. Используйте мультиметр, чтобы проверить правильность соединений и избежать ошибок.
- Нагрейте паяльник до нужной температуры – обычно 350-400 градусов Цельсия. Проверьте остриё, убедившись, что оно чистое и без нагара.
- Нанесите небольшое количество припоя на острие паяльника – так называемый «приварочный» слой, это облегчит процесс пайки.
- После пайки дождитесь остывания соединения и убедитесь, что оно прочное и без излишков припоя, которые могут замыкать контакты.
Работу с кабелями начинайте с определения полярности: красный провод – плюс (или V+), черный – минус (или GND). Каждые зачищенные концы подготовьте заранее, чтобы процесс был быстрым и точным.
- Зачистите концы кабелей, удаляя примерно 3-5 мм изоляции, иначе соединение будет слабым или недолговечным.
- Обратите внимание на правильное расположение кабелей относительно контактов на плате или разъёме – это поможет избежать перепутывания полярности.
- Интенсивно нагрейте контакт и кабель одновременно, затем нанесите припой, чтобы закрепить соединение. Иначе, при слабом соединении, нагрузка может привести к обрыву или нагреву.
Настройка стабилизатора напряжения: определение выходных параметров
Для точной настройки стабилизатора начните с измерения входного напряжения с помощью мультиметра, чтобы определить исходные параметры сети. Установите желаемое выходное напряжение, ориентируясь на требования вашего устройства, обычно это 5 В для мобильных телефонов. Используйте тестовые нагрузки для проверки стабильности и точности. После этого подключите мультиметр к выходным клеммам стабилизатора и отключите нагрузку.
Регулятор напряжения следует отрегулировать так, чтобы на выходе минимально изменялось напряжение при колебаниях входного и при подключении разной нагрузки. В ходе корректировки фиксируйте точное значение, записывая параметры на каждом этапе. Это позволит понять диапазон регулировки и подобрать оптимальные настройки для стабилизации напряжения.
Для систематического сравнения создайте таблицу, где укажите входное напряжение, установленное значение выходного, ток нагрузки и отклонения. Так вы легко выявите, насколько стабилизатор выдерживает изменения и как настроить его на максимальную стабильность.
| Входное напряжение, В | Установленное выходное, В | Ток нагрузки, А | Отклонение, В |
|---|---|---|---|
| 220 | 5.00 | 1 | ±0.05 |
| 230 | 5.02 | 0.5 | ±0.03 |
| 210 | 4.98 | 2 | ±0.07 |
На основе полученных данных подкорректируйте стабилизатор, чтобы обеспечить заданные параметры при разных условиях работы. Очевидно, что тщательное измерение и ведение отчётов позволяет исключить скачки и добиться максимально точной стабилизации напряжения.
Тестирование схемы на нагрузке: использование мультиметра и тестового устройства
Подключите схему к нагрузочному устройству, которое соответствует стабильному потреблению энергии, например, имитируя работу телефона при средней нагрузке. Начинайте с минимальной нагрузке, проверяя параметры на мультиметре: измерьте напряжение по выходу и сравните его с расчетным значением. Увеличивайте нагрузку постепенно, следя за тем, чтобы напряжение не падало ниже допустимого уровня, обычно это 4,75 В для 5 В схем.
Используйте мультиметр, чтобы фиксировать постоянное напряжение и текущий ток на разных этапах проверки. Для этого подключите его параллельно к выходу схемы. Обратите внимание на стабильность данных: резкие скачки или падения напряжения сигнализируют о возможных проблемах с компонентами или соединениями.
Рекомендуется вставлять тестовое устройство, моделирующее реальную работу телефона, с регулируемой нагрузкой на выходе. Это позволит выявить слабые места в схеме при различных режимах использования. Постоянный контроль температуры элементов – еще один важный момент. Проверьте, чтобы все компоненты оставались в допустимых температурных пределах.
В ходе тестирования фиксируйте максимальные значения тока при повышенной нагрузке, не превышая характеристик комплектующих. После завершения проверок оцените полученные параметры и, при необходимости, внесите коррективы. Это поможет убедиться, что сделанная схема способна обеспечить отправленные требования по току и напряжению без сбоев и перегрева.
Обзор распространённых ошибок и советы по их устранению
Проверьте правильность пайки контактов – плохой контакт вызывает нестабильную работу зарядного. Используйте паяльник с тонким жалом и аккуратно подключайте каждую перемычку и компонент.
Обратите внимание на полярность элементов: неправильно подключенные диоды, транзисторы или аккумуляторы могут вывести схему из строя. Для этого используйте мультиметр, чтобы проверить направление токопроводимости.
Не допускайте коротких замыканий при монтаже. Перед тестированием отключите питание и проверьте все соединения на наличие дополнительных металлических нитей или неверных контактов. Используйте изоленту или термоклей для фиксации проводов и разъемов.
Выбирайте компоненты по номиналам, указанным в проекте. Перепутанные или низкокачественные детали приведут к перегреву или быстрому выходу из строя. Особое внимание уделите мощности и току предохранителя: он должен немного превышать максимальный ток зарядки.
При возникновении нагрева элементов отключайте питание и проводите осмотр. Перед повторным включением убедитесь, что нет повреждений или коротких замыканий, исправьте все найденные дефекты.
Не каждый таймер или ограничитель тока подбирается на глаз – соблюдайте рекомендации по номиналам и параллельному подключению для равномерного распределения нагрузки.
В случае, если зарядное устройство не выдаёт стабильное напряжение, проверьте стабилизирующие элементы. Иногда они требуют замены или дополнения радиатором для охлаждения.
Отзывы о работе схемы стоит записывать по ходу экспериментов, чтобы легче было отслеживать изменение условий: это поможет выявить ошибки и оптимизировать работу блока.
Выбор трансформатора и диодного моста
Для зарядного устройства подбирайте трансформатор, который обеспечивает выходное напряжение 12 В с учетом возможных колебаний, лучше взять с запасом до 15 В. Мощность трансформатора должна составлять не менее 20 ВА, чтобы обеспечить стабильную работу и долгий срок службы. Например, для зарядки смартфона, потребляющего около 2 А при 5 В, потребуется трансформатор с мощностью около 15 ВА, но лучше выбрать с запасом.
| Параметр | Рекомендуемые значения |
|---|---|
| Напряжение трансформатора | 12 В – 15 В (с запасом) |
| Мощность трансформатора | не ниже 20 ВА |
| Диодный мост | Достаточный ток не менее 1.5 раза превышающий ток зарядного устройства, например 4 А для 2 А нагрузки |
| Напряжение на диодном мосте | Должно быть выше номинального, рекомендуется брать с запасом 50% (например, минимально 100 В на диод) |
Выбирайте диодный мост с одной из популярных серий, таких как 35А или 50А, которые выдерживают большие пульсации. Это обеспечит надежность и долгий срок работы схемы без перегрева и повреждений.
