Понимаете, как правильно выбрать разъем RJ11, чтобы обеспечить надежное подключение и долговечность вашей телефонной линии или модема? Шаги начинаются с определения количества контактов и типа кабеля – обычно используют разъемы с 4 или 6 контактов, в зависимости от нужд сети. Обратите внимание на совместимость по стандартам: не все RJ11 подходят для каждой техники. Правильное сочетание гарантирует стабильную связь и простоту монтажа.
Настоятельно рекомендуется при подключении соблюдать четкую последовательность – цветовая маркировка кабельных жил помогает избегать ошибок и обеспечивает безопасность устройства. При выборе разъема обращайте внимание на материал и качество – дешевый пластик и плохая пайка могут привести к сбоям и повреждениям. Для долгосрочной эксплуатации лучше отдать предпочтение изделиям с фиксирующими защелками и хорошей изоляцией.
Планируя применение RJ11, учтите особенности местности и условий эксплуатации. В сырой среде или при частых изгибах кабелей используйте более стойкие к износу модели с усиленной изоляцией. Также не забывайте про правильный монтаж – аккуратное подключение и фиксация кабеля избавляют от проблем с контактом и шумами. Следуйте рекомендациям по сборке и проверке соединений – это улучшит качество связи и продлит срок службы оборудования.
Что представляет собой разъем RJ11 и в чем его особенности
Основная особенность RJ11 – возможность соединения нескольких проводов с помощью его стандартных гнезд. Обычно он принимает один, два или четыре провода, что позволяет адаптировать его под нужды конкретного оборудования.
Конструкция разъема позволяет легко вставлять и извлекать кабели без специальных инструментов. Контакты внутри надежно фиксируют провода, обеспечивая стабильную передачу сигнала и минимальный уровень помех.
Размеры RJ11 позволяют использовать его в ограниченном пространстве, что особенно важно при монтаже в узких шкафах или панелях. Он часто применяется в домашних и офисных системах связи, а также в специальных телекоммуникационных устройствах.
Материал разъема обеспечивает долговечность и сопротивляемость механическим воздействиям. При этом качество изготовления влияет на качество сигнала и ресурс работы разъема.
Важно выбирать разъем RJ11, соответствующий стандарту, который гарантирует совместимость с кабелями и оборудованием. Точное понимание особенностей поможет избежать ошибок при подключении и обеспечит долгий срок службы системы.

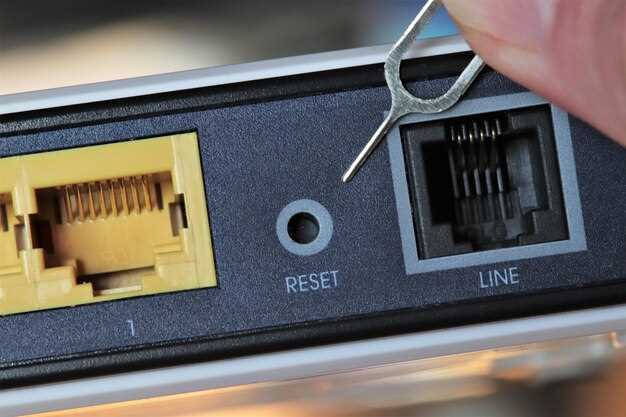

Структура и конструктивные особенности RJ11
Рассмотрите типичный разъем RJ11 как компактную и надежную систему соединения. Внутри он состоит из пластикового корпуса, в котором расположены металлические контакты, обеспечивающие передачу сигнала. Конструкция предусматривает наличие 6 позолоченных контактов, из которых используется обычно 2 или 4, в зависимости от назначения.
Основные конструктивные элементы:
- Корпус: изготавливается из прочного пластика, выдерживающего механические нагрузки и температуру. Обычно он имеет форму с небольшим выступом для фиксации кабеля.
- Контакты: металлические, позолоченные для улучшения сопротивляемости коррозии и обеспечения хорошего контакта. Расположены вглубь корпуса в специально предусмотренных гнездах.
- Крепление кабеля: внутренний зажим или металлическая вставка обеспечивает надежную фиксацию жил кабеля (чаще всего витых пар), предотвращая смещение и ухудшение сигнала.
Разъем обладает стандартизированными размерами, что обеспечивает универсальность. Внутренний дизайн позволяет легко вставлять и извлекать кабель, а также быстро фиксировать его без использования инструментов.
Важно обращать внимание на количество контактов – для телефонных линий обычно хватает 2 или 4, что вполне подходит для большинства домашних и офисных подключений. При выборе необходимо также учитывать толщину кабеля и его разъемную вставку, чтобы обеспечить максимально плотное соединение без зазоров и нежелательных шумов.
При создании соединений важно проверять целостность контактов и чистоту их поверхности. Наличие качественного корпуса и правильно сделанного контакта напрямую влияет на стабильность сигнала и долговечность разъема.
Типы контактов и их расположение
При выборе разъема RJ11 необходимо учитывать расположение контактов. Стандартная конфигурация – 6 позиций, из которых используются четыре или шесть контактов. Наиболее распространённый тип – 6P2C, где используются два центральных контакта для проводных соединений, применяемые в домашних телефонных линиях.
Для правильного соединения важно проверить расположение контактов по типу кабеля. В большинстве случаев применяется схема T568B или T568A, где положение проводов в разъеме соответствует определенной последовательности. Например, в T568B порядок цветов с левой стороны: оранжевый, оранжево-белый, зеленый, голубой, голубо-белый, коричневый, коричнево-белый.
Расположение контактов внутри разъема обеспечивает надежный контакт и не дает проводам выскользнуть при подключении. Обратите внимание, что для телефонных линий используют 6P2C или 6P4C, где число означает количество используемых контактов, а буква – параметры соединения.
| Позиция | Цвет провода | Описание |
|---|---|---|
| 1 | Белый/Оранжевый | Первый контакт, обычно для центрального провода |
| 2 | Оранжевый | Второй контакт |
| 3 | Белый/Зеленый | Третий контакт, используется для данных или цифровых линий |
| 4 | Голубой | Четвертый контакт |
| 5 | Белый/Коричневый | Пятый контакт, отвечает за балансировку линий |
| 6 | Коричневый | Шестой контакт |
Для защищенных линий рекомендуется использовать разъемы с фиксированным расположением контактов и чёткой маркировкой. Это уменьшит риск неправильного подключения и обеспечит стабильную работу оборудования. Понимание расположения контактов существенно облегчает подбор кабелей и правильную сборку соединений в домашних и офисных сетях.
Расшифровка обозначений и стандартов RJ11
Обозначения RJ11 связаны с конкретными стандартами и нормативами, которые гарантируют совместимость и качество разъемов. Обычно на корпусе или упаковке указывается сертификация по стандартам TIA/EIA-570 или ISO/IEC. Эти стандарты регулируют размеры, конфигурацию и допустимые параметры электропередачи. При выборе разъема важно обратить внимание на маркировки, такие как ‘RJ11-6P4C’ или ‘RJ11-6P2C’. Первая часть указывает на количество контактов (6 по плану), а вторая – на активные контакты (4 или 2), что влияет на функциональность.
Стандарты по монтажу различают категории, например, 6P4C означает разъем с шестью позициями и четырьмя проводниками. Это наиболее популярный тип для телефонных линий. В то время как стандарт 6P2C используется для более простых соединений или внутри устройств, где требуется только два провода.
При маркировке также важны обозначения по способу установки: ‘писк’ или ‘безписк’ – обозначаются как ‘8P8C’ для Ethernet, но для RJ11 обычно используется более простая нумерация. Обратите внимание на совместимость стандартов, чтобы избежать ошибок при подключении.
Производители часто используют собственные обозначения, добавляя буквы или цифры для указания материалов или класса защиты. Например, ‘RJ11-6P4C-SL’ говорит о наличии защитного покрытия или специальной обработки корпуса. Желательно выбирать сертифицированные модели, соответствующие национальным и международным стандартам, чтобы обеспечить надежность и долговечность соединения.
Обратите внимание на обозначения гарантии совместимости отдельных компонентов, указанные в технической документации. Не все RJ11 одинаковы: даже внутри одной маркировки могут существовать различия в креплении или покрытиях, что влияет на удобство монтажа и срока службы. Проверяйте наличие сертификатов соответствия и рекомендации по применению.
Преимущества и ограничения использования RJ11 в разных системах
Использование разъема RJ11 подходит для кабельных систем связи с минимальными требованиями к пропускной способности, таких как телефонные линии и небольшие офисные сети. Он обеспечивает простую и надежную коммутацию при небольших нагрузках, что делает его экономичным решением для домашних и коммерческих телефонов.
Однако, при необходимости передачи данных с высокой скоростью или большого объема информации, такая схема становится ограниченной. Размер и конструкция RJ11 не позволяют подключать компоненты с широкополосными или Ethernet-совместимыми функциями. В таких случаях появляется потребность в переходе на более современные разъемы, например, RJ45.
Для систем, использующих телефонные подключения или линейный контроль, RJ11 отлично подходит. В отличие от интерфейсов, предназначенных для мультимедийных или высокоскоростных сетей, он обеспечивает достаточно стабильную работу в пределах своих возможностей.
| Преимущества | Ограничения |
|---|---|
| Компактный размер для телефонных линий и базовых систем | Маленькая пропускная способность, ограниченная передачей голоса и малых объемов данных |
| Легкая установка и доступность компонентов | Низкая устойчивость к электромагнитным помехам по сравнению с RJ45 |
| Совместимость с существующими телефонными системами | Недостаточная поддержка современных требований к скорости и надежности соединений |
| Дешевизна при массовом производстве | Плохая масштабируемость для более продвинутых сетевых инфраструктур |
Руководство по выбору и подключению разъемов RJ11 для домашних и офисных устройств
Определите количество проводов, необходимое для вашего оборудования, поскольку разъемы RJ11 бывают тройными и пятитальными версиями. Тройной разъем подойдёт для телефонных линий с одним или двумя проводами, а пятитальный–для более сложных систем, включая многоканальные телефонные панели.
Обратите внимание на качество кабеля. Для стационарных линий используйте кабели с медными жилками, чтобы обеспечить устойчивое соединение и минимальные помехи. Тонкие или дешевое кабели могут приводить к потере сигнала или ухудшению звука.
Проверяйте совместимость разъемов с вашим оборудованием. Иногда разъемы могут иметь разные конструктивные особенности, например, наличие зажимов или специальные фиксирующие элементы, что влияет на надежность подключения.
При подборе инструмента для подключения используйте специальныйкитайский или профессиональный клеммник, позволяющий аккуратно зажимать жилы кабеля и избегать повреждений. Перед соединением расплетите и очистите жилы от изоляции, чтобы обеспечить хороший контакт.
При монтаже старайтесь избегать резких изгибов кабелей и перекусов линий, чтобы снизить риск возникновения помех и повреждений. Не забудьте закрепить кабель и разъемы, чтобы избежать случайного отсоединения или расшатывания.
Для дополнительной защиты используйте кабельные клипсы или скобы, особенно в местах, где провода проходят через стены или вдоль мебели. Это поможет сохранить аккуратность и предотвратить механические повреждения.
Проверьте работу системы после подключения, убедившись в отсутствии посторонних шумов и стабильном соединении. Используйте тестеры или специальное программное обеспечение, чтобы проверить качество сигнала и наличие всех линий.
Критерии выбора кабеля и разъема для телефонных линий
Обратите внимание на количество жил внутри кабеля: для стандартной телефонной линии подходит кабель с двумя проводами, но если планируется расширение или использование нескольких линий, выбирайте модели с четырьмя или более жилами. Диаметр жил влияет на стабильность сигнала и устойчивость соединения – чаще всего используют провода диаметром от 0,4 до 0,6 мм.
Тип изоляции также играет важную роль: гибкая ПВХ-изоляция подходит для прокладки внутри помещений, а более стойкие материалы, такие как силикон или полиуретан, лучше использовать для открытых или влажных условий. Обратите внимание на наличие защиты от электромагнитных помех, особенно при прокладке вдоль линий электропередач или вблизи мощных электроприборов.
Выбирайте разъем RJ11 с соответствующим количеством контактов: стандартный малый разъем содержит 2 или 4 контакта, что подходит для большинства телефонных линий. Поскольку разъемы бывают с подсветкой или с фиксированным клеммным блоком, решите заранее, какой тип максимально удобен для вашего проекта.
Обратите внимание на качество контактов: золотое покрытие или бескислотные контакты обеспечивают меньший износ и лучшее соединение на длительный срок. При покупке проверяйте целостность корпуса и наличие фиксатора, чтобы исключить случайное отсоединение.
Особое значение имеет длина кабеля: выбирайте длину с запасом, чтобы не пришлось соединять несколько сегментов, что может снизить качество сигнала. При необходимости используйте кабели с запасом 10–15% от предполагаемой длины маршрута для обеспечения надежности.
Советы по правильной подготовке и соединению кабельных жил
Перед подключением очищайте жилы кабеля от изоляции длиной около 10 мм, чтобы обеспечить максимально качественный контакт. Не используйте острые предметы для удаления изоляции – аккуратно поддевайте и снимайте ее с помощью специальных инструментов. При подготовке избегайте повреждения металлических жил, чтобы не ухудшить проводимость и избежать короткого замыкания.
После снятия изоляции разрезайте жилы строго по длине, чтобы избежать образования заусенцев или неровностей. При необходимости разгибайте жилы аккуратно, избегая чрезмерного натяжения, чтобы не повредить структуру проводника. Используйте плоскогубцы или специально предназначенные для этого инструменты.
Перед соединением убедитесь, что жилы находятся в одинаковом уровне, что позволит обеспечить плотное и равномерное соединение в разъеме RJ11. Правильно располагайте жилы по цветовой маркировке: обычно это коричневый, синий, оранжевый и зеленый, в соответствии с стандартом.
При вставке жил в контактные отверстия разъема следите за тем, чтобы они вставлялись до упора и равномерно. Используйте тестер или мультиметр для проверки наличия проводимости, чтобы исключить ошибки в соединении. Не затягивайте и не перетягивайте крепежные винты или зажимы, чтобы избежать искажения жил или повышения сопротивления.
После завершения соединения аккуратно защемите жилы внутри разъема с помощью специального инструмента или плоскогубцев, чтобы исключить их движение. Проверьте работу кабеля, подав питание или сигнал, чтобы убедиться в надежности соединения. Проведение регулярных проверок при необходимости поможет сохранить качество связи надолго.
Инструменты и дополнительные материалы для монтажа RJ11
Для качественного подключения разъемов RJ11 потребуется набор инструментов, позволяющих быстро и надежно выполнить работу.
- Клещи для обжима: Специальные инструменты с прорезями для аккуратного обрезания кабеля и зажимания контактов в разъемах. Обратите внимание на наличие в комплекте насадок для разного типа кабелей.
- Кусачки или ножницы: Подойдут для предварительной обрезки кабельных жил и удаления внешней изоляции перед обжатием.
- Тестер или мультиметр: Позволяет проверить правильность соединений, исправить возможные ошибки, устранить короткое замыкание или неправильный контакт.
- Калибратор для жил: Помогает аккуратно раздробить внутренние жилы и подготовить их к соединению, особенно при работе с несколькими проводниками.
- Защитные перчатки и инструменты для зачистки: Повышают безопасность и удобство работы, предотвращая повреждение кабеля и риск порезов.
Дополнительные материалы, которые обязательно понадобятся, включают в себя:
- Кабель: Выберите кабель, соответствующий нужному стандарту и длине. Чаще используют телефонный или сетевой кабель с 2 или 4 жилой структурой.
- Разъем RJ11: Подбирайте разъем, совместимый с выбранным кабелем и типом проекта. Обратите внимание на качество разъемов, чтобы избежать проблем с контактами.
- Тефлоновая или термопроводящая лента: Для защиты соединений, особенно если кабель будет использоваться в условиях повышенной влажности или стойкости к механическому износу.
- Маленький контейнер для организации: Позволяет аккуратно держать SATA, жилы и разъемы, избегая путаницы и потери компонентов.
Перед началом монтажа убедитесь, что все инструменты исправны, а материалы отвечают требованиям проекта. Правильный подбор и подготовка инструментов значительно ускорят процесс и снизят риск ошибок.
Практические рекомендации по проверке исправности соединения
Начинайте проверку, прижимаю разъем RJ11 к телефонному или кабельному разъему, и внимательно слушайте наличие характерного щелчка при подключении. Это означает, что контакты хорошо зафиксированы и соединение установлено.
Используйте мультиметр для проверки цепи: установите его на режим прозвонки или измерения сопротивления и прикоснитесь к контактам разъема. Значение сопротивления должно быть близко к нулю, что говорит о хорошем контакте. Значительное отклонение указывает на неплотное соединение или короткое замыкание.
Обратите внимание на визуальное состояние кабеля и разъема. Проверьте, не выступают ли изоляция или провода из разъема, есть ли повреждения или признаков износа. При необходимости замените кабель или разъем, чтобы исключить механические повреждения.
Подключите кабель к целевому устройству и другой стороне системы, затем выполните тестирование связи. Для этого можно воспользоваться телефонным аппаратом или проверочным прибором. Если звонок или сигнал проходят без задержек и искажений, соединение функционирует правильно.
Если при проверке возникнут неполадки, попробуйте переподключить кабель, убедившись, что контакты надежно зафиксированы в разъеме. Также используйте другой кабель или разъем для исключения сбоя оборудования.
Завершите процедуру, отключив и повторно подключив кабель, чтобы убедиться, что соединение стабильно сохраняется. Регулярное выполнение этих шагов предотвращает потери сигнала и повышает надежность работы сети на базе RJ11.
