Практическое создание проектов на базе микроконтроллера Atmega128 начинается с понимания его архитектуры и особенностей. Этот чип предлагает широкие возможности для разработчиков благодаря 128 КБ оперативной памяти, богатому набору периферийных устройств и гибким интерфейсам.
Освоение основ программирования включает изучение языка C и особенностей его использования в встроенных системах, что обеспечивает создание надежных и эффективных решений. Разработчики найдут полезным знать про работу с регистровыми библиотеками, таймерами и прерываниями, чтобы максимально использовать потенциал микроконтроллера.
Переход к практическим аспектам требует пошагового освоения загрузки программ через программатор и настройки сред разработки, таких как Atmel Studio или PlatformIO. Помимо этого, настройка периферии, управление входами/выходами и интеграция с различными датчиками открывает широкие возможности для расширения проектов.
Понимание особенностей питания, способов оптимизации энергопотребления и защиты памяти помогает создавать решения, устойчивые к различным условиям эксплуатации. Такой комплексный подход позволяет как новичкам, так и опытным разработчикам быстро находить решения для своих задач и развивать свои навыки.
Основы разработки на Atmega128: подготовка и настройка
Перед началом работы подключите микроконтроллер к компьютеру через программируемый загрузчик или программатор, например, USBasp. Проверьте корректность подключения командой в терминале или командной строке.
Установите инструменты разработки: наиболее популярны AVR-GCC и AVRDUDE. Они позволяют компилировать программы и загружать их в память микроконтроллера, обеспечивая контроль над процессом. Убедитесь, что компилятор правильно настроен и совпадает с архитектурой Atmega128.
Настройте программное окружение: создайте рабочую папку, подготовьте проект с исходным кодом. Используйте редактор, поддерживающий синтаксис C и позволяет легко управлять файлами, например, Visual Studio Code или Notepad++.
Определите параметры работы микроконтроллера: установите флаги частоты тактирования в соответствии с используемым кварцем (например, 8 МГц или 16 МГц). Это важно для правильной работы таймеров, UART и других периферийных устройств.
Обеспечьте питание и заземление микроконтроллера – использование стабилизированного источника напряжения и фильтров снизит риск ошибок и нестабильной работы системы. Также подготовьте предназначенные для пайки разъемы и провода.
Проведите первичную настройку тактового генератора, если используете внешний кварц или резонатор. Для этого правильно распаяйте компоненты на плате и укажите их параметры в проекте для корректной синхронизации процесса выполнения программ.
Проверьте подключение мультиметром или осциллографом, чтобы убедиться в наличии правильного напряжения и стабильной работы тактового генератора. Это упростит дальнейшие тесты и отладку.
Выбор оборудования и компонентов для проекта на Atmega128
Для проекта на Atmega128 важно подобрать компоненты, которые обеспечат стабильную работу и расширяемость по мере развития проекта. Начинайте с определения целей: если потребуется работа с внешней памятью, включите в список опторазделители и интерфейсы SPI или I2C.
Микроконтроллер Atmega128 располагает 128 КБ внутренней памяти и 53 пина для подключения периферии. Для питания выберите стабилизатор напряжения, способный обеспечить стабилитет при входном напряжении 7-12 В. Предпочтительно использовать 7805 или низкошумовые импульсные регуляторы.
При выборе источника питания учитывайте потенциальные пиковые потребности по току, особенно если планируется подключение моторов или светодиодных матриц. Блок питания с запасом мощности и фильтрами снизит влияние помех.
Основные периферийные компоненты:
- Дисплей: LCD или OLED для отображения информации, важен выбор по размеру и типу интерфейса (I2C или SPI);
- Кнопки и переключатели: подключите через резисторы-подтяжки к питанию или земле, учитывайте количество и расположение для удобства работы;
- Датчики: выбирайте по признакам точности, рабочей температуры и интерфейсу (аналоговые или цифровые);
- Реле или транзисторы: для управления внешней нагрузкой, особенно если подключаете моторы или другой силовой механизм;
- Память: внешняя EEPROM или флеш-накопитель, если внутренней окажется недостаточно для задачи;
Для усиления сигнала или для питания внешней периферии используйте драйверы и буферы. Обратите внимание на линий протоколов, если планируете длительные или шумные линии, добавьте фильтры и экранирование.
Не забывайте о выборе кабелей и разъемов: избегайте слишком длинных проводов для сигналов, используйте экранирование для шумных линий, чтобы избежать ошибок передачи данных.
Настройка среды разработки: установка компиляторов и IDE
Для работы с Atmega128 начните с выбора среды разработки, которая обеспечивает удобный интерфейс и поддержку необходимых инструментов. Популярный выбор – Atmel Studio, ориентированный специально на микроконтроллеры AVR. Загрузите его с официального сайта Microchip, установите стандартным способом и убедитесь, что драйверы для программатора также установлены.
Дополнительно можно использовать платформу PlatformIO, которая интегрируется с Visual Studio Code. Для этого скачайте Visual Studio Code, установите расширение PlatformIO через встроенный менеджер плагинов. В настройках задайте плату, укажите адрес программатора и выберите нужный типа микроконтроллера – в данном случае Atmega128.
Что касается компиляторов, минимально для сборки проектов потребуется AVR-GCC. Загрузите и установите его с официального сайта или через менеджер пакетов вашей операционной системы. Убедитесь, что путь к утилитам добавлен в переменную окружения PATH, чтобы компиляция шла без дополнительных настроек.
Для более быстрой работы рекомендуется установить утерянные или нестандартные библиотеки, которые помогут в написании и отладке кода. В PlatformIO их подключите через менеджер библиотек внутри проекта. В Atmel Studio подключите их через менеджер пакетов или вручную добавьте файлы в проект.
Настройка проекта включает определение типа микроконтроллера в выбранной IDE. В Atmel Studio это делается через параметры проекта, выбирая ATmega128. В PlatformIO укажите соответствующую плату или конфигурацию в файле `platformio.ini`.
Заключительный этап – проверка работоспособности: создайте минимальный проект, скомпилируйте его, залейте в микроконтроллер и выполните базовую тестовую программу. Так убедитесь, что окружение настроено правильно и готово к разработке более сложных решений.
Подключение Atmega128 к компьютеру через программатор
Подключите программатор к компьютеру, используя соответствующий кабель USB или ISP-кабель, подходящий к выбранному программатору. Обычно используют USB-ISP или USB-ASP для последовательной связи.
Обратите внимание на соответствие питания. Обычно Atmega128 питается от 5 В, при этом необходимо подключить VCC и GND правильно, а также подключить питание через внешние источники, если это требуется.
Запустите программу для прошивки, например, Atmel Studio, avrdude или другую совместимую утилиту. Укажите в настройках выбранный программатор, порт подключения и параметры коммуникации, такие как частота тактового сигнала.
Перед началом прошивки проверьте соединения на наличие коротких замыканий или плохих контактов. Используйте тестовые команды для проверки связи с микроконтроллером, например, команду чтения ID или его памяти.
Для успешной прошивки используйте подходящий файл прошивки (например, .hex) и запускайте процесс загрузки через выбранную программу. После завершения убедитесь в корректности переноса данных и отсоедините программатор для дальнейших испытаний.

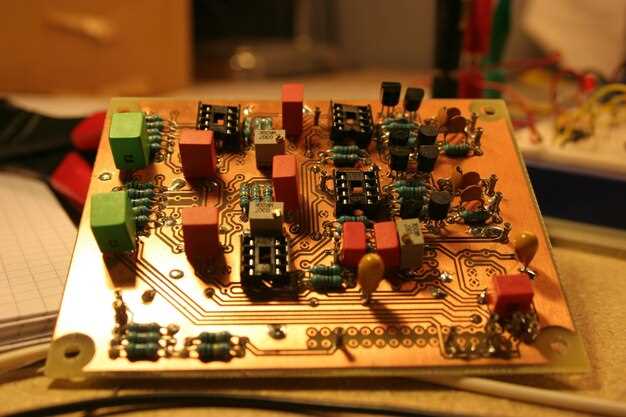

Первичная настройка микроконтроллера: загрузка и запуск тестового кода
Подключите Atmega128 к компьютеру через программатор USBasp или аналогичный устройство. Убедитесь, что питание подано стабильно и контакты надежно закреплены. Используйте среду для разработки, например, Atmel Studio или AVRDUDE, чтобы подготовить загрузочный файл.
- Занесите код в проект и скомпилируйте его, убедившись, что не возникло ошибок. В результате должен получиться файл в формате .hex, совместимый с загрузчиком.
- Настройте параметры программы загрузки: укажите последовательный порт, скорость передачи (обычно 115200 или 9600 бод), тип программируемого микроконтроллера – ATMEGA128.
- Запустите команду загрузки: например, в AVRDUDE используйте команду:
avrdude -c usbasp -p m128 -U flash:w:your_test_code.hex:i
После завершения записи отключите и снова подключите питание микроконтроллера или выполните сброс, чтобы запустить загруженную программу. Светодиод на плате начнет мигать, подтверждая успешную настройку и работу кода.
Можно дополнительно проверить работу входов/выходов, подключив мультиметр или осциллоскоп к соответствующим портам, чтобы убедиться в корректной реакции микроконтроллера на управляемые сигналы.
Настройка тактирования и периферийных устройств для начальных проектов
Для стабильной работы проекта начните с выбора внешнего источника тактирования, устанавливая кварцевый резонатор или кристалл на нужной частоте, обычно 8 или 16 МГц. Это обеспечивает точное и стабильное функционирование микроконтроллера и периферийных модулей.
Настройте регистр CKSEL в fuse-битах, чтобы выбрать оптимальный источник тактирования. Например, для кварца используйте значение, соответствующее внешнему генератору, чтобы избежать ошибок в работе периферийных устройств.
Обратите внимание на конфигурацию внутренних таймеров, таких как Timer/Counter0 и Timer/Counter1. Выберите подходящий предделитель, чтобы получать нужную частоту прерываний или тайминговых событий. Например, при использовании 8 МГц и предделителе 64 таймер будет обновляться примерно каждые 8 мс.
Настройте последовательные интерфейсы, такие как UART, SPI и I2C, задав правильные скорости обмена данными. Для UART начните с 9600 или 115200 бод, установив соответствующие регистры UCSRA, UCSRB и UCSRC, учитывая тактирование по умолчанию или внешней частоте.
Контролируйте периферийные устройства, такие как таймеры и коммуникационные модули, через программное управление регистрами, отключая ненужные подсистемы для сокращения энергопотребления и увеличения стабильности системы.
Программирование и отладка: глубокое управление и расширенные возможности
Используйте режим отладки JTAG или ISP для доступа к внутренним регистрам и отслеживания выполнения кода, что позволяет выявлять ошибки на этапе низкоуровневого управления.
Внедряйте функцию последовательной отладки через UART, обеспечивая отправку отладочной информации и команд прямо из программы. Это значительно ускоряет диагностику без необходимости полностью останавливать устройство.
Используйте механизмы отключения или переопределения кода для тестирования отдельных модулей включительно с функциями перехвата и регистрации промежуточных значений регистров и переменных.
| Метод | Описание | Преимущества |
|---|---|---|
| Регистры отладки | Реализация специальных регистров для включения режимов тестирования | Обеспечивает быстрый доступ к внутренним процессам |
| Встроенные функции Watchdog | Позволяет автоматически перезапускать устройство при ошибках | Облегчает восстановление после сбоев |
| Использование внешних логичных анализаторов | Обеспечивает захват сигнала и анализ взаимодействий | Позволяет определить ошибки взаимодействия на шине |
| Регулярные тесты с автоматическими сценариями | Запускаются при определенных условиях для проверки стабильности | Обеспечивает постоянный контроль качества работы программы |
Разрабатывайте трассировочные функции для логирования выполнения ключевых участков кода и собирайте метрики времени работы, чтобы отслеживать узкие места в производительности.
Интегрируйте отладочные режимы прямо в цикл выполнения программы, временно отключая или переключая сегменты для локализации ошибок или тестирования новых алгоритмов.
Используйте функции обновляемых прошивок и динамеческую загрузку кода для динамической отладки и внедрения исправлений без необходимости полного перепрограммирования микроконтроллера.
Использование регистра и битовых масок для точного управления периферией
Для управления периферийными устройствами через регистры ATmega128 необходимо применять битовые маски. Определите конкретные биты, отвечающие за нужную функцию, и используйте побитовые операции для установки или сброса этих битов.
Чтобы активировать определённый блок периферии, выполните операцию побитового OR с маской, содержащей единицы в позициях управляемых битов. Например, чтобы включить таймер/счётчик TCCR0, используйте код вида: TCCR0 |= (1 << CS02) | (1 << CS00);. Здесь сдвиг влево указывает, какие биты установить.
Для отключения функции или сброса конкретных битов используйте операцию AND с инвертированной маской. Например, чтобы сбросить бит преобразования дисплея, выполните: PORTA &= ~(1 << PA0);. Это гарантирует изменение только нужного бита без воздействия остальных.
Постоянно проверяйте текущие значения регистров с помощью маскировки, которая показывает, активен ли необходимый бит. В примере: if (PIND & (1 << PD2)) { /* Провод высокого уровня на PD2 */ }. Это обеспечивает точность и предотвращает случайные изменения.
Создавайте удобочитаемые определения для битов и масок. Например, объявите #define LED_BIT (1 << PB0), и выполняйте операции записи или чтения для этого с помощью именованных констант. Это сделает код более понятным и упростит последующую поддержку и расширение.
Используйте комбинирование битовых операций, чтобы установить сразу несколько битов, либо очищать их одновременно. Например, установка режима PWM: TCCR0 |= (1 << WGM00) | (1 << WGM01);. Очистка всех битов режима – через сброс соответствующих битов.
Обратите внимание, что правильное использование операций с регистрами ускоряет работу и снижает вероятность ошибок, связанных с неправильной настройкой периферии. Постоянная практика поможет освоить безошибочные методы точного управления на низком уровне.
Примеры реализации интерфейсов: UART, SPI, I2C
Для начала работы с UART на ATmega128 задайте параметры скорости через регистр UBRR, соответствующий выбранной частоте тактирования. Например, при частоте 16 МГц и скорости 9600 бод вычислите UBRR как (16 000 000 / (16 * 9600)) - 1, что даст примерно значение 103. Включите режим передачи и приема, установив биты TXEN и RXEN в регистре UCSRB. Для передачи данных запишите байт в регистр UDR и дождитесь, пока флаг UDRE не станет равен 1. Аналогично, для приема дождитесь установки флага RXC, и прочтите данные из UDR.
| Объявление и инициализация UART |
|---|
#define F_CPU 16000000UL #define BAUD_RATE 9600 #define UBRR_VALUE ((F_CPU / (16UL * BAUD_RATE)) - 1) void USART_Init() { UBRR0H = (uint8_t)(UBRR_VALUE >> 8); UBRR0L = (uint8_t)UBRR_VALUE; UCSR0B = (1 << TXEN0) | (1 << RXEN0); UCSR0C = (1 << UCSZ01) | (1 << UCSZ00); // 8 бит данных, без парности, 1 стоп-бит }
|
| Передача байта через UART |
void USART_Transmit(uint8_t data) { while (!(UCSR0A & (1 << UDRE0))); UDR0 = data; }
|
| Прием байта через UART |
uint8_t USART_Receive() { while (!(UCSR0A & (1 << RXC0))); return UDR0; }
|
Для реализации SPI на ATmega128 настройте регистры SPCR и SPSR: установите полярность, фазу и полярность тактового сигнала, выберите режим мастера или ведомого. В примере, как мастер, установите MSB первым, тактирование с делителем 16, активируйте SPI. Для передачи данных запускайте запись в регистр SPDR и ожидайте завершения передачи, проверяя флаг SPIF в SPSR.
| Инициализация SPI |
|---|
void SPI_Init() { // Mастер, полярность 0, фаза 0, MSB, делитель 16 SPCR = (1 << SPE) | (1 << MSTR) | (1 << SPR0); SPSR &= ~(1 << SPI2X); }
|
| Передача байта через SPI |
uint8_t SPI_Transfer(uint8_t data) { SPDR = data; while (!(SPSR & (1 << SPIF))); return SPDR; }
|
Для работы с I2C на ATmega128 настройте регистры TWBR, TWSR, TWCR. Установите скорость по формуле: TWBR = ((F_CPU / SCL_freq) - 16) / 2. Включите модуль, начав с установки номера устройства с помощью TWAR. Начинайте операцию, посылая старт, затем адрес и данные, проверяя флаги TWINT и состояние по TWSR.
| Инициализация I2C (TWI) |
|---|
#define F_SCL 100000UL #define TWI_FREQ ((F_CPU / (F_SCL * 2)) - 8) void I2C_Init() { TWBR = (uint8_t)TWI_FREQ; TWSR = 0; TWCR = (1 << TWEN); }
|
| Передача данных по I2C (Start, Адрес, Данные, Stop) |
void I2C_Start() { TWCR = (1 << TWINT) | (1 << TWSTA) | (1 << TWEN); while (!(TWCR & (1 << TWINT))); while ((TWSR & 0xF8) != 0x08); // Старт передача } void I2C_SendAddress(uint8_t address) { TWDR = address; TWCR = (1 << TWINT) | (1 << TWEN); while (!(TWCR & (1 << TWINT))); while ((TWSR & 0xF8) != 0x18); // Адрес передан, ACK получен } void I2C_SendData(uint8_t data) { TWDR = data; TWCR = (1 << TWINT) | (1 << TWEN); while (!(TWCR & (1 << TWINT))); while ((TWSR & 0xF8) != 0x28); // Данные переданы, ACK получен } void I2C_Stop() { TWCR = (1 << TWINT) | (1 << TWSTO) | (1 << TWEN); }
|
Отладка кода: использование логики-анализаторов и симуляторов
Начните с подключения логики-анализатора или симулятора к вашей плате или схемной модели. Это позволит получать точные данные о передаче сигналов и выявлять ошибки на уровне протоколов и логики.
Используйте логики-анализатор для мониторинга последовательных линий, таких как UART, I2C, SPI. Концентрируйтесь на выявлении несогласованности команд, ошибок передачи или неправильных состояний линий.
При работе с симулятором запустите вашу программу в виртуальной среде. Постоянно сравнивайте поведение симуляции с реальным кодом, чтобы локализовать сбои, особенно при сложных условиях работы.
Обратите внимание на временные диаграммы. В логика-анализаторах они помогают точно определить моменты появления ошибок, рассинхронизацию сигналов или неправильные переходы линий.
Настраивайте фильтры и уровни захвата данных. Не перегружайте устройство лишней информацией, чтобы сосредоточиться на критичных участках кода или событий. В этом поможет фильтрация по адресу, по уровню сигнала или по времени.
Проанализируйте полученные логические цепи и последовательности. Обратите внимание на моменты, когда система переходит в неожиданные состояния или возникает задержка отклика.
Используйте симулятор для тестирования изменений в коде перед запуском на реальной схеме. Быстро выявляйте и исправляйте ошибки без риска повреждения оборудования.
Организуйте режим пошагового выполнения при симуляции. Он позволяет остановить выполнение в точке ошибки, проанализировать состояние регистров, переменных и потоков выполнения.
Запоминайте, что сочетание логики-анализатора и симулятора дает максимальный контроль над процессом. Постоянно сверяйте результаты и не бойтесь экспериментировать, чтобы улучшить надежность работы вашого проекта.
Обработка прерываний и создание многозадачных приложений на Atmega128
Активируйте прерывания, настройте регистры EIMSK и EICRA для внешних событий или TIMSK для таймеров, чтобы быстро реагировать на внешние сигналы или тайм-ауты. После этого подключите обработчики векторных прерываний, используя соответствующие функции, например ISR(TIMER1_OVF_vect) или ISR(INT0_vect). Обязательно сохраняйте статус регистров и состояния данных внутри обработчика, чтобы не потерять информацию.
Для организации многозадачности внедрите принцип «последовательности задач»: разбейте функционал на независимые подсистемы и управляйте их выполнением с помощью таймеров или флагов. Используйте volatile-переменные для обмена данными между прерываниями и основной программой, избегая коксировки и гонки данных. Разработайте систему приоритетов для прерываний, чтобы обеспечить обработку наиболее важных событий без задержек.
Создавайте очередь задач или корзину событий для управления выполнением разных блоков. Включайте механизмы переключения контекста и флаговые переменные, которые будут активироваться в обработчиках. Такой подход позволяет обрабатывать сразу несколько внешних ситуаций и реализовать функционал многозадачности при ограниченных ресурсах модуля.
Постоянно тестируйте свой код, моделируя генерацию прерываний и проверяя стабильность системы. Не забывайте о корректном управлении периодами таймеров: настройте счетчики так, чтобы избежать конфликтов и обеспечить равномерный вызов задач. Используйте простые механизмы синхронизации, чтобы не усложнять структуру программы и сохранять прозрачность наследуемых задач.
Оптимизация памяти и времени выполнения: тонкости написания встроенного кода
Используйте виды данных с минимальным размером, например, заменяйте int на int8_t или uint8_t, если диапазон значений позволяет. Это уменьшит использование оперативной памяти и ускорит обработку.
Храните статические строки в программной памяти (PROGMEM), чтобы снизить расход RAM. Для этого используйте специальные макросы и функции, поддерживающие работу с флеш-памятью, что особенно актуально при работе с большим количеством текстовых сообщений или команд.
Оптимизируйте цикл обработки, избегая лишних условий и неиспользуемых переменных. Вынесите расчетные операции за цикл, чтобы не пересчитывать их при каждом проходе.
Минимизируйте использование функций с большим стеком вызовов. Глубокая рекурсия или сложные вызовы увеличивают нагрузку на стек и замедляют выполнение, поэтому предпочтительнее использовать итерационные подходы.
Выбирайте операции с минимальной сложностью. Например, при необходимости деления используйте сдвиги (<< или >>), если делитель – степень двойки; заменяйте умножение на сдвиг, когда это возможно.
Используйте битовые маски для обработки отдельных битов и состояния флагов. Они позволяют объединить несколько переменных в одно целое, экономя память и ускоряя операции с ними.
Объединяйте переменные, чтобы уменьшить расход регистров. Например, если два различных значения не используются одновременно, храните их в одном байте, разделяя биты по необходимости.
Отключайте неиспользуемые модули или периферийные устройства через регистры управления. Это уменьшает эстрадную нагрузку и снижает ток расходования.
Профилируйте код, выявляя узкие места. Определите, какое действие занимает больше всего времени или памяти, и сосредоточьтесь на его оптимизации.
Всегда учитывайте специфику аппаратных особенностей ATmega128: используйте инструкции, оптимизированные под архитектуру микроконтроллера, и избегайте избыточных операций.
