Выбор компонентов и подготовка материалов для сборки светильника
Определитесь с типом светодиодных модулей, учитывая желаемую яркость и цветовую температуру: для комнатного освещения подойдут модули на 3000-4000 К, для рабочих зон – на 5000-6500 К. Мощность светодиодов выбирайте исходя из площади помещения и уровня освещенности – примерно 10-15 Вт на квадратный метр.
Выберите подходящий драйвер, ориентируясь на суммарное потребление светодиодов. Для предотвращения перегрева используйте качественные радиаторы: алюминиевые пластины или корпуса с хорошей теплопроводностью. Разработайте или приобретите корпус для защиты компонентов и обеспечения равномерного распределения тепла.
Для монтажа подготовьте универсальные инструменты: паяльник с тонким жалом, термостойкий клей или термопистолет, кусачки, отвертки и многометр. Для соединения проводов используйте надежные разъемы или пайку с оловянно-свинцовым припоем. Не забудьте о кабелях подходящего сечения: обычно 0,75-1,5 мм² для питания и подключения.
Создайте список необходимых деталей:
- светодиодные модули с указанием модели и параметров
- источник питания (драйвер) с учетом мощности и напряжения
- радиаторы или корпуса для теплоотведения
- соединительные кабели и разъемы
- элементы крепления: винты, зажимы, монтажные скобы
- инструменты: паяльник, отвертки, кусачки, мультиметр
Обратите внимание на качество компонентов – избегайте дешевых альтернатив, чтобы повысить надежность и долговечность светильника. Оформляя список, убедитесь, что все детали совместимы между собой по параметрам и предназначены для внутреннего использования, если собираете потолочный или настенный светильник.
Как выбрать правильные светодиоды для яркости и цвета
Чтобы добиться нужной яркости, ориентируйтесь на показатель мощности светодиода в люменах. Чем выше значение, тем свет ярче. Обычно для бытовых светильников рекомендуется выбирать диоды от 500 до 2000 люмен в зависимости от площади освещения.
Цветовая температура существенно влияет на атмосферу в помещении. Для теплых тонов (около 2700–3000K) выбирайте диоды с низкой температурой, создающие уют. Для более холодных и сдержанных тонов (5000–6500K) отдавайте предпочтение моделям с высокой температурой, имитирующим дневной свет.
Обратите внимание на цветовую гамму. Используйте шкалу вместе с обозначением в диапазоне от 80 до 100 CRI (Color Rendering Index). Значение 80+ обеспечивает максимально естественное отражение цветов, что особенно важно для жилых помещений и магазинов.
При выборе двигателя или корпуса диода убедитесь, что его напряжение питания совпадает с характеристиками вашего светильника. Неподходящее напряжение вызывает снижение яркости или выход из строя светодиода.
Подбирайте диоды с учетом системы охлаждения. Высокая яркость и мощность требуют эффективного теплоотвода, иначе светодиод быстро перегреется и потеряет свои характеристики.
Обратите внимание на параметры тока, указанные в паспорте. Использование диодов с превышением допустимого тока сокращает срок службы и увеличивает риск повреждений.
Для получения желаемого цвета и яркости комбинируйте светодиоды с разной температурой и CRI, создавая комфортное и насыщенное освещение, подходящее именно под ваши задачи.
Определение мощности и ориентации драйвера
Перед выбором драйвера определите мощность светодиода или светильника, исходя из его потребляемого тока и напряжения. Например, для светодиода с номинальным током 350 мА и напряжением 3 В, потребуется драйвер с выходной мощностью не менее 1,05 Вт ( P = U × I = 3 В × 0,35 А ).
Обратите внимание, что драйвер должен иметь запас мощности не менее 20-30%, чтобы обеспечить стабильную работу и продлить срок службы светильника. Для вышеуказанного примера оптимальным будет драйвер с мощностью около 1,3-1,4 Вт.
Выбирайте драйвер с выходным напряжением, соответствующим максимальному току и напряжению ваших светодиодов. Обычно он указывается в технической документации или на корпусе светодиода. Мощность драйвера должна немного превышать потребность светодиода, чтобы избежать перегрева и обеспечить стабильную яркость.
Что касается ориентации, обязательно уточните тип драйвера. Некоторые используют постоянный ток, другие – фиксированное напряжение. Удостоверьтесь, что параметры совпадают с характеристиками вашего светильника. Также убедитесь, что кабели подходят к клеммам драйвера и надежно закреплены.
При сборке рекомендуется размещать драйвер как можно дальше от светодиода, чтобы избежать нагрева и сохранить стабильность работы. Проверьте наличие вентиляционных отверстий и правильную ориентацию по отношению к источникам тепла. Надежная фиксация и правильная отводка воздуха увеличивают срок службы всей схемы.
Выбор подходящей платы для монтажа и корпуса
Опирайтесь на размер и форму светильника. Если светильник компактный, выбирайте плату размером не превышающую 100×100 мм, чтобы встроить её в минимальный корпус. Для более крупной конструкции можно использовать плату до 150×150 мм или более, позволяющую разместить дополнительные компоненты.
Обратите внимание на теплоотвод. Платы с хорошей теплоотдачей, выполненные из алюминия или с алюминиевым радиатором, снизят риск перегрева. Это особенно важно при использовании мощных светодиодов или длительной работе.
Крепежные отверстия должны совпадать с монтажным корпусом. Проверяйте размеры отверстий, чтобы не пришлось переделывать корпус или искать дополнительные крепежи.
Выбирайте плату с хорошим электропитанием, способную выдержать заданную мощность светодиодов. Учитывайте номинальное напряжение и силу тока, чтобы избежать проблем с перегрузкой. Желательно наличие встроенного драйвера или возможность установки внешнего блока питания с достаточной мощностью.
Осмотрите разъемы и место для пайки. Надежные контакты облегчат монтаж и обслуживание светильника. Обратите внимание, что разъемы расположены так, чтобы их было удобно подключать, не создавая лишних сложностей.
Наконец, учитывайте наличие монтажных отверстий и крепежных прорезей. Надежное закрепление платы внутри корпуса повысит устойчивость конструкции и убережет от вибрации.
Инструменты и дополнительные материалы для сборки
Для успешной сборки светодиодного светильника понадобятся минимальные инструменты, а также некоторые дополнительные материалы. Возьмите мультиметр для проверки цепей и сопротивлений, он поможет убедиться в правильности подключения компонентов. Отвертка Phillips и плоская отвертка разного размера нужны для закрепления корпуса и монтажа элементов внутри него.
Паяльник с жалом средней мощности (от 30 до 60 Вт) обеспечит качественное паение электропроводки и светодиодов. Не забудьте о бокорезах для аккуратного отрезания лишних нитей паяльной проволоки и кусачках для снятия изоляции с проводов. Термоусадочные трубки или изоляционная лента понадобятся для защиты соединений.
Для монтажа радиаторов и крепежных элементов подготовьте термопасту для лучкого теплоотведения и механические крепежи – винты, шайбы и герметики. Проверьте наличие клемм или разъемов для быстрого подключения питания. В дополнение к основным инструментам рекомендуется иметь запасные светодиоды, резисторы и провода, чтобы оперативно заменить поврежденные детали.
Выбирая материалы, ориентируйтесь на характеристики компоненты вашего светильника. В случае необходимости приобретите специальные клеи для фиксации элементов и защитные очки для работы с паяльником. Все сборочные работы лучше выполнять на ровной поверхности, предварительно подготовив пространство и инструменты.
Практическая сборка светильника: пошаговая инструкция и советы
Начинайте сборку с крепления светодиодных модулей к алюминиевой раме, используя термоклей или термопасту для улучшения теплоотведения.
Установите драйвер питания, закрепив его внутри корпуса или на специально предназначенной платке, избегая контакта с влажностью или пылью.
Проведите подключение драйвера к светодиодам через специально предназначенные разъемы или припаяйте провода, применяя аккуратный и надежный контакт.
После соединения проверьте работу светильника перед окончательной фиксацией всех элементов: подайте питание и убедитесь в исправности свечения.
Закрепите все компоненты внутри корпуса, избегая сильного натяжения кабелей и перекручивания соединений. Используйте соответствующие крепежи и рыжики для плотной фиксации.
Иногда потребуется дополнительное охлаждение – установите радиаторы или вентиляторы, если расчет показывает необходимость по тепловому режиму.
Перед окончательной сборкой убедитесь, что все соединения зафиксированы надежно, а изоляционные материалы не создают риск короткого замыкания.
После сборки выполните тестовый запуск, чтобы убедиться, что светильник работает стабильно и равномерно освещает предполагаемую площадь. При необходимости скорректируйте угол наклона или позицию компонентов.

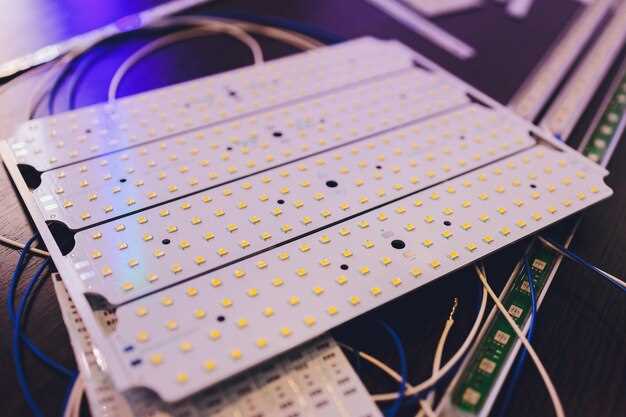

Распайка контактных элементов и подключение драйвера
Перед началом закрепите провода, вставляя их в соответствующие контактные клеммы светильника, и убедитесь, что полярность соблюдена: ‘+’ к ‘+’ и ‘-‘ к ‘-‘. Для надежной фиксации используйте пассатижи или специальный инструмент для распайки, чтобы добиться аккуратного контакта без зазоров. Проверьте, чтобы главный провод не был натянут или перекручен, это снизит риск плохого соединения.
При подключении драйвера обратите внимание на его маркировку: обычно ‘+’ и ‘-‘ обозначены соответствующими значками или цветами. Соедините ‘+’ драйвера с положительным проводом светодиодного модуля, а ‘-‘ – с отрицательным. Для обеспечения надежности используйте клеммные зажимы или специальные клеммные колодки, закрепляя провода как можно сильнее.
Если планируете длинные провода, используйте сопротивление для предотвращения падения напряжения. Вырежьте необходимую длину кабеля, аккуратно очистите изоляцию на концах и выполните распайку, тщательно обжав каждый контакт. Затем провода закрепите в клеммниках, избегая скручиваний и повреждений. После сборки обязательно проверьте все соединения на плотность – никакой слабый контакт не допустим.
| Что потребуется | Действия |
|---|---|
| Провода и клеммные зажимы | Очистить концы, вставить в контакты, закрепить зажимом |
| Паяльник и припой | Применить для дополнительной фиксации, если есть необходимость |
| Обжимные клещи | Обжать соединения для надежности и минимизации сопротивления |
Завершите монтаж, проверив все соединения визуально и с помощью тестового включения, чтобы удостовериться, что компоненты работают исправно. Важно дождаться полного остывания паяных соединений и хорошего закрепления кабелей перед окончательной сборкой корпуса светильника.
Работа с пайкой: техника безопасного и надежного соединения
Перед началом пайки обязательно наденьте защитные очки, чтобы защитить глаза от брызг припоя и горячих металлов. Работайте в хорошо проветриваемом помещении или под вытяжкой, чтобы избежать вдыхания вредных паров.
Подготовьте рабочую зону: убедитесь, что поверхность устойчива и хорошо освещена. Используйте держатель для компонентов, чтобы избегать случайных ожогов и обеспечить стабильность деталей.
Нагрейте паяльник до температуры 350-400 °C, что оптимально для обычно используемого при монтаже светодиодов припоя. Не рекомендуйте использовать слишком горячий паяльник, чтобы не повредить компоненты и не ухудшить качество соединения.
Дайте припою остыть и застыть не торопясь. После этого проверьте надежность соединения – оно должно быть гладким, блестящим и без бороздок или трещин. Используйте щуп или небольшой отрезок провода, чтобы убедиться в прочности контакта.
По завершении работы очистите место пайки от остатков флюса мягкой ватой и изопропиловым спиртом. Это предотвратит коррозию и ухудшение электрических характеристик соединения.
Монтаж светодиодов на плату и крепление в корпусе
Для надежной установки светодиодов на плату используйте термостойкий клей или припой, обеспечивающий хороший контакт и теплоотвод. Перед монтажом рекомендуется проверить маркировку светодиодов и правильно ориентировать их с учетом схемы подключения.
| Шаги монтажа | Описание |
|---|---|
| Подготовка платы | Очистите поверхность от пыли и окислов, нанесите при необходимости флюс для лучшего припоя. |
| Раскладка компонентов | Разместите светодиоды согласно схемы, проверяя направление анодов и катодов. Используйте макетную плату или шаблон для правильной ориентации. |
| Пайка | |
| Крепление в корпусе | Используйте термостойкий герметик или крепёжные элементы (например, винты или клипсы), чтобы надежно зафиксировать плату внутри корпуса. При необходимости добавьте теплоотводные пластинки или радиаторы для увеличения теплоотвода. |
При монтаже в корпус обязательно обеспечьте циркуляцию воздуха вокруг светодиодов для предотвращения перегрева. Учитывайте наличие отверстий или вентиляционных решеток, чтобы обеспечить оптимальную температуру работы.
Проверка работоспособности и финальные настройки
Подключите светильник к источнику питания и включите его. Обратите внимание, что светодиоды должны загореться равномерно без мерцаний и характерных теневых полос. Используйте мультиметр, чтобы проверить правильность подачи напряжения на драйвер и равномерное распределение тока по цепи. Если есть возможность, измерьте яркость каждого сегмента светильника – она должна быть схожа по всему периметру.
После базовой проверки приступите к настройке яркости и цветовой температуры (если ваше устройство предполагает такую функцию). Для этого используйте соответствующие регуляторы или программное обеспечение, если оно есть. Не спешите, делайте небольшие корректировки и осматривайте результат. Важно добиться равномерного свечения и отсутствия перегрева отдельных элементов.
Обратите внимание на работу вентиляции или системы охлаждения, если она предусмотрена. Проверьте, не нагреваются ли критичные компоненты выше допустимых температурных значений. Для этого можно использовать бесконтактный инфракрасный термометр. Если отмечаете местное нагревание – отключите светильник и проведите повторный осмотр сборки.
| Параметр | Что проверять | Что делать, если обнаружены неисправности |
|---|---|---|
| Равномерность освещения | Отсутствие ярких пятен и темных полос | Переподключите соединения, проверьте монтаж радиаторов или рефлекторов |
| Температура компонентов | Нагрев выше 60°C для драйверов и радиаторов | Проверьте качество контактов, уменьшите нагрузку или добавьте охлаждение |
| Плавность работы | Отсутствие мерцаний, стабильность свечения | Проверьте качество соединений, драйвер, параметры настройки или программного обеспечения |
Финальные настройки завершите, когда убедитесь, что все параметры соответствуют нормам. Отключите устройство, дайте ему остыть и проверьте состояние всех соединений. После этого установите светильник в постоянное место эксплуатации, повторно его включите и убедитесь, что он работает стабильно и без изменений яркости.
Выбор светодиодов: мощность, цвет, характеристики
Определите нужную яркость, исходя из предполагаемой области применения светильника. Для домашнего освещения подойдет светодиод с мощностью 1-3 Вт на один источник, для подсветки или декоративных элементов – менее 1 Вт, а для рабочего освещения – от 5 Вт и выше. Обратите внимание на световой поток, измеряемый в люменах: для уютной комнаты хватит порядка 800-1000 лм, а для рабочего места – 2000-3000 лм и более.
Цветовая температура влияет на настроение и функциональность: выбирайте 2700-3000 К для теплого мягкого света, создающего уют, 4000-5000 К для нейтрального, равномерного освещения, и 6000 К и выше для яркого белого или холодного света, полезного в рабочих или технических условиях.
Обратите особое внимание на характеристики, такие как угол свечения. Для создания равномерного освещения без яркихпроулков подойдут светодиоды с углом 120° и более. Для акцентной подсветки используйте узкий угол, например 30-60°, что создаст сфокусированный световой поток.
Также учтите эффективность, измеряемую люменами на ватт. Современные светодиоды демонстрируют показатели 100-150 лм/Вт, что позволяет экономить электроэнергию без потери яркости. Лучше выбирать модели с высоким запасом по эффективности, поскольку они дольше сохраняют яркость и стабильность цвета.
Не забывайте проверять индекс цветопередачи (CRI). Значения выше 80 дают более естественное отображение цветов, что важно для бытовых и рабочих условий. Для декоративных светильников можно выбрать CRI от 90 и выше, чтобы добиться максимальной насыщенности цветов.
Перед закупкой убедитесь, что выбранные светодиоды совместимы с вашей схемой питания и имеют подходящий тип корпуса и размеры. При необходимости выбирайте модели с радиатором для лучшего теплоотвода, чтобы избежать перегрева и продлить срок службы.
Расчет и подбор блока питания для светодиодов
Для правильного выбора блока питания важно определить суммарную мощность всех светодиодов, которые планируете подключить. Начните с подсчета общего потребляемого тока и напряжения. Например, если один светодиод работает при 3 В и потребляет 20 мА, то для 10 светодиодов в цепи потребуется:
- Общий ток: 20 мА × 10 = 200 мА
- Общее напряжение: 3 В (если подключены последовательно, то сумма напряжений); если параллельно – напряжение останется 3 В
Подбирать блок питания нужно так, чтобы его мощность превышала расчетную примерно на 20-30%. Если суммарная мощность светодиодов составляет 0,6 Вт (3 В × 0,2 А), выбирайте блок питания мощностью не менее 1 Вт. Обеспечивайте возможный запас по току, чтобы увеличить срок службы диодов и обеспечить стабильную работу.
Обратите внимание на тип соединения светодиодов:
- При последовательном соединении умножайте напряжения, оставляя ток постоянным. Блок питания должен выдавать напряжение, равное сумме всех диодов, и иметь мощность, превосходящую потребляемую.
- При параллельном соединении напряжение остается постоянным, равным напряжению одного диода, а ток складывается. В этом случае блок питания должен обеспечивать весь расчетный ток при этом же напряжении.
Используйте стабилизированный блок питания и обязательно подключайте стабилитрон или защитный резистор, чтобы обезопасить светодиоды от скачков напряжения. Для надежности лучше применить блок питания с коэффициентом запаса по мощности не менее 30%, чтобы избежать перегрузки при пиковых нагрузках.
