Разъем DB15 часто используется в старых компьютерных и мультимедийных системах для передачи аналоговых видеосигналов, особенно в стандартах VGA. Он отличается прочной конструкцией и большим числом контактов, что обеспечивает надежное соединение и высокое качество передачи данных. В этом материале мы разберем, какие технические параметры определяют работу такого разъема, где его обычно применяют, и какие особенности стоит учитывать при использовании.
Для качественной работы с DB15 важно правильно подобрать кабели и учитывать особенности его конструкции: контактные площадки обеспечивают стабильное соединение, а наличие 15 контактов делает его универсальным инструментом для передачи различного рода сигналов. Понимание характеристик, таких как длина кабеля, степень защиты, а также возможности адаптации, помогает максимально эффективно использовать этот разъем в различных схемах.
Характеристики разъема DB15: конструкция, питание и параметры
Выбирайте разъем DB15, ориентируясь на его конструктивные особенности. Он представляет собой D-образную металлическую панель с 15 золотыми или медными контактами, расположенными в три ряда, что обеспечивает надежное соединение и хорошую электропроводность.
Рассмотрите параметры питания. Разъем DB15 обычно не предназначен для питания устройств напрямую, но может использоваться в цепях, где питание проходит через дополнительно подключенные контакты. В этом случае важно соблюдать разрешенные уровни тока и напряжения, указаные в спецификациях (обычно до 5 В и 1 А). В случае передачи данных питание добавляют через специальные контакты или используют внешние источники.
Параметры передачи данных. Чаще всего разъем выполняет функции последовательной связи или соединения периферийных устройств, таких как старые видеокарты, мыши или игровые джойстики. Максимальная частота передачи сигналов достигает 800 кГц – 1 МГц, а длина кабеля рекомендуется не превышать 5 метров для предотвращения искажений сигнала.
Обратите внимание на механическую устойчивость. Конструкция должна обеспечивать достаточную фиксацию через винты-фиксирующие, минимальное усилие при вставке и извлечении, а также защиту от попадания пыли и влаги за счет наличия соответствующих уплотнений или корпусных элементов.
Типы контактов, используемых в разъеме DB15, бывают как одножильными, так и многожильными, что расширяет возможности подключения в более сложных схемах. Высокое качество контактов обеспечивает длительный срок службы и стабильную работу при многократных соединениях и разъединениях.

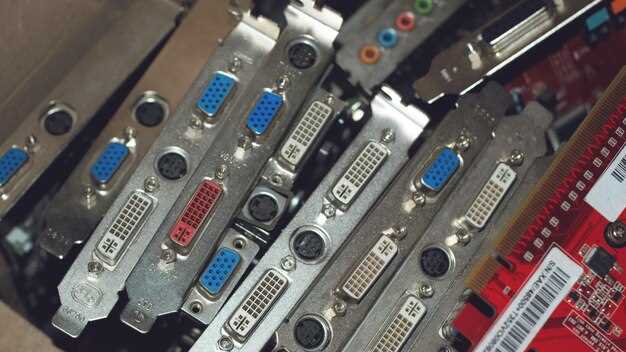

Конструкция и размеры разъема DB15
Разъем DB15 имеет прямоугольную форму и состоит из корпуса, в который встроены 15 металлических контактов, расположенных в три вертикальных ряда по пять. Корпус обычно выполнен из пластика или металла и включает фиксирующие винты по обе стороны, обеспечивающие надежное соединение.
Общий размеры корпуса составляют около 28 мм в ширину, 50 мм в длину и 20 мм в высоту. Расстояние между центральными осями контактов внутри корпуса по горизонтали – 0,8 мм, вертикальные ряды разделены расстоянием около 2 мм. Расстояние между соседними контактами в ряду – 0,2 мм, что обеспечивает плотную, но удобную для пайки посадку.
| Параметр | Значение |
|---|---|
| Общая ширина корпуса | 28 мм |
| Длина корпуса | 50 мм |
| Высота корпуса | 20 мм |
| Расположение контактов | 3 ряда по 5 контактов |
| Расстояние между контактами в ряду | 0,2 мм |
| Расстояние между рядами | 2 мм |
| Расстояние между центральной осью и краем корпуса | около 1,5 мм |
Для крепления используют винты диаметром 2 мм, что позволяет обеспечить фиксацию с минимальными усилиями и исключить возможное размыкание при вибрациях или механических нагрузках. Конструкция корпуса предусматривает наличие отверстий для винтов и ребра жесткости, что повышает надежность соединения в условиях эксплуатации.
Типы контактов и их расположение
При проектировании или использовании разъема DB15 важно учитывать типы контактов, а также их точное расположение. В стандартной конфигурации все 15 контактов распределены в три ряда: верхний, средний и нижний. Верхний и нижний ряды содержат по 5 контактов, а средний – 5 или 4, в зависимости от конкретной модели и назначения.
Для правильной установки важно проверить маркировку каждого контакта. Обычно она нанесена на корпус или указана в технической документации. В ряде случаев контактам присваиваются номера, которые помогают точно определить их назначение и место. В большинстве случаев, расположение контактов следующее:
- Верхний ряд – контакты 1-5
- Средний ряд – контакты 6-10
- Нижний ряд – контакты 11-15
Обратите внимание, что некоторые модели могут отличаться по расположению или количеству контактов, поэтому рекомендуется сверять фактическое исполнение с техническими данными производителя перед подключением. Точное знание расположения контактов помогает избежать ошибок при монтаже, повысить надежность соединения и обеспечить корректную работу устройства.
Допустимый ток и напряжение для подключения
Для подключения разъема DB15 рекомендуется не превышать ток в 2 ампера на контакт, чтобы избежать перегрева и повреждения проводки. Максимальное рабочее напряжение составляет 30 вольт, что позволяет безопасно использовать его в стандартных компьютерных и промышленных интерфейсах.
При проектировании подключений стоит учитывать пиковые нагрузки, которые не должны превышать указанные параметры на более чем на 10%, чтобы обеспечить долговечность и стабильность работы системы. Провода и контакты должны быть рассчитаны на обеспечиваемый ток и напряжение, чтобы исключить риск короткого замыкания или иных повреждений.
Обеспечьте хорошее качество соединения, чтобы снизить сопротивление на контактах и предотвратить возможное нагревание. При необходимости повышения допустимых нагрузок используйте разделение силовых линий и осторожно выбирайте кабели – лучше перейти на более толстые или с лучшей изоляцией.
Материалы и покрытие контактов
Выбирайте контакты из медных сплавов с высокой проводимостью, таких как латунь или бронза, чтобы обеспечить стабильный сигнал и минимальные потери.
Для защиты от коррозии используйте никелированное покрытие, которое сочетает в себе надежность и доступность, предотвращая окисление и ухудшение контакта со временем.
Обратите внимание на возможность использования позолоченных покрытий, которые особенно актуальны в условиях высокой влажности или при частых подключениях и отключениях. Золочение повышает сопротивление коррозии и гарантирует долгий срок службы контактов.
Рассмотрите толщину покрытия: для обычных условий подойдет никель толщиной от 5 до 15 микроского, а для особых условий – до 30 микросков и выше.
Стальные или металлические компоненты корпуса, покрытые защитными слоями, обеспечивают дополнительную механическую прочность и сопротивление износу, особенно при многократном использовании.
Хорошо подобранные материалы и покрытие создают оптимальные условия для надежной передачи сигнала, сохраняя характеристики разъема на протяжении долгого времени эксплуатации.
Стандарты и маркировка разъема DB15
Маркировка разъема DB15 нередко включает в себя обозначения типа и используемых контактов. Визуально она наносится на корпус или указывается в документации и может содержать номера или буквы: например, DB15F – female-разъем, DB15M – male-разъем. Также встречаются обозначения типа контактов (например, pin или socket) и материал контактных элементов, что важно для оценки стойкости к коррозии и электрическим нагрузкам.
Производители используют маркировку, которая включает сведения о числе контактов, расшифровку их назначения и категории изделия. В некоторых случаях на корпусе или в документации указывают стандарт сертификата, например, «UL Listed» или «RoHS», чтобы подтвердить соответствие требованиям безопасности и экологическим стандартам.
Перед покупкой убедитесь, что маркировка разъема совпадает с требованиями вашего проекта. Также уточняйте наличие сертификатов и соответствие предъявляемым стандартам – это значительно повысит долговечность и безопасность использования разъема в конкретных условиях.
Практическое применение и специфика использования DB15 в оборудовании
Подключение графических дисплеев – одна из наиболее распространенных задач, решаемых с помощью разъемов DB15. Это особенно актуально для старых компьютеров, промышленных систем и видеокассетных проекторов, где часто используют аналоговые VGA-интерфейсы.
При монтаже профессионального аудио- и видеотехники, разъем DB15 выступает в роли интерфейса передачи цифровых и аналоговых сигналов. Особенно удобно использовать его в условиях, требующих надежной фиксации кабеля и минимизации помех, что обеспечивает наличие специальных зажимов или замков.
В системах автоматизации и промышленной электронике DB15 применяется для организации многоканальных соединений, позволяющих передавать несколько сигналов через один кабель. Это позволяет значительно снизить количество кабельных соединений, упростив монтаж и обслуживание.
При использовании разъема в игровых автоматах или старых компьютерных периферийных устройствах, важно учитывать линейное расположение контактов. Именно это обеспечивает стабильный контакт и предотвращает случайные отключения при интенсивной эксплуатации.
Обратите внимание на особенности кабельных конфигураций. В большинстве случаев используют экранированные кабели с четырех- или пятижильной проводкой внутри, что помогает контролировать уровни помех и обеспечить четкую передачу данных при высокой скорости передачи.
С учетом конструкции, разъем DB15 отличается высокой степенью надежности для постоянных подключений, что делает его предпочтительным в условиях, где важна стабильная работа оборудования без перебоев и коротких замыканий. При выборе кабелей и разъемов стоит отдавать предпочтение изделиям с хорошо закрепленными контактами и прочной изоляцией.
Использование в компьютерных интерфейсах и видеосистемах
Подключение устройств через разъем DB15 активно используют в старых моделях ПК и периферии, таких как видеокарты с графическими интерфейсами VGA. Этот разъем обеспечивает передачу аналогового видеосигнала высокого качества, что позволяет воспроизводить четкое изображение на мониторах с поддержкой VGA.
Для организации мультимедийных систем в офисных и образовательных установках часто используют мультирежимные кабели, объединяющие видеосигнал и управление через один разъем. Не забывайте о правильной ориентации кабеля, чтобы избежать повреждения контактов и сохранить качество передачи сигнала.
В видеосистемах, особенно в тех, что используют проекторы или дисплеи с разъемом DB15, важно учитывать параметры кабеля – его длину, экранирование и материал. Эти аспекты влияют на качество передачи изображения и устойчивость системы к внешним помехам.
В ряде старых систем видеонаблюдения применяют разъем DB15 для подключения видеорегистраторов к мониторам или устройствам управления. При модернизации таких систем рекомендуется использовать качественные кабели и проверять контакты перед запуском, чтобы избежать потери сигнала.
Обратите внимание на наличие адаптеров и переходников – они позволяют интегрировать устаревшие оборудования с новыми системами без необходимости полной замены всей инфраструктуры. В случаях, когда требуется передача аудиосигнала или управления, лучше выбирать кабели с дополнительными линиями внутри, соответствующие стандартам соединений.
Используйте разъем DB15 в силовых или управляющих интерфейсах, чтобы обеспечить надежное соединение с минимальными потерями сигнала и долговременностью работы системы. Постоянная проверка состояния кабелей и контактов помогает избегать сбоев и обеспечивает стабильность видеосигнала.
Подключение аудиоустройств и периферийных устройств
Для подключения аудиоустройств к разъему DB15 используйте кабели с правильным расположением контактов, чтобы обеспечить качественный сигнал без искажений. Обычно, для соответствия со стандартом, каждая группа контактов предназначена для конкретных функций – например, передние и задние каналы, сабвуфер или микрофон. Перед подключением убедитесь, что разъем надежно вставлен, чтобы избежать потери сигнала или повреждения контактов.
При подключении периферийных устройств, таких как мыши или клавиатуры, внимательно проверьте, что разъем вставляется строго однажды и не перекошен. В большинстве случаев, такие устройства используют более стандартные разъемы, однако иногда могут применяться и специфичные кабели или адаптеры.
| Тип подключения | Описание | Рекомендации |
|---|---|---|
| Аудио | Использует 15-контактный D-типовой разъем для передачи нескольких каналов и микрофона | Поддерживайте чистоту контактов, избегайте излишней силы при вставке |
| Периферия | Мыши, клавиатуры, панельки управления, иногда используют адаптеры или специальные кабели | Проверяйте соответствие контактов и избегайте фантомных соединений |
| Адаптеры | Если устройство имеет другой тип разъема, используйте подходящий адаптер для перехода на DB15 | Обеспечьте качественный контакт и избегайте длинных цепочек адаптеров для сохранения сигнала |
Регулярная чистка разъемов и аккуратное подключение предотвращают появление помех и продлевают срок службы устройств. Также не забывайте о правильной ориентации разъема, чтобы не повредить контакты.
Особенности монтажа и разъемные соединения
При подключении разъема DB15 важно правильно подготовить контакты, очистить их от загрязнений и обеспечить хорошее проникновение припоя или контактных средств. Используйте качественные инструменты для обжатия или пайки, избегайте чрезмерного давления, чтобы не повредить корпуса или контакты.
Обратите внимание на расположение контактов по гнезду: несоблюдение порядка может привести к неправильной работе устройства или повреждению разъемов. Используйте схемы расположения, приведенные в технической документации, для точного совпадения пинов.
При монтаже кабеля применяйте качественную процедуру фиксации – закрепите его внутри корпуса разъема с помощью винтов или зажимов, избегая чрезмерного натяжения проводников. Это убережет соединение от случайных разрывов или повреждений при эксплуатации.
Рекомендуется использовать специальные инструментальные средства для соединения без пайки, такие как автоматические клеммные зажимы или инструменты обжима, обеспечивающие стабильный контакт и минимальный риск окисления или вибраций.
Перед окончательной фиксацией убедитесь, что все контакты надежно закреплены, а на кабеле отсутствуют изломы или повреждения, которые могут привести к потере сигнала или короткому замыканию. Правильное выполнение монтажных работ увеличит срок службы разъемов и повысит стабильность работы оборудования.
Совместимость с другими разъемами и системами
Для подключения устройств с разъемами типа DB15 необходимо учитывать совместимость с различными интерфейсами. Этот разъем часто используют в видеомониторах, игровых консолях и промышленном оборудовании, однако не все системы напрямую совместимы без адаптера.
Стандартные разъемы, такие как VGA, часто имеют одинаковую 15-контактную конфигурацию, что обеспечивает их пряму совместимость. Однако, важно проверить, что используются одинаковые сигналы и уровни напряжения, чтобы исключить искажения или повреждения оборудования.
Если ваше устройство использует разъем DEC или другой тип, понадобится соответствующий адаптер или переходник. Например, иногда используют адаптеры с DB15 на DVI или HDMI, чтобы соединить старое видеооборудование с современными дисплеями.
Также стоит учитывать, что в промышленных системах иногда применяются уникальные конфигурации или дополнения к стандарту. Перед подключением стоит сверить техническую документацию устройств, чтобы убедиться в полной совместимости и правильно настроить подачу сигнала.
Добавление поддержки различных протоколов или уровней сигналов требует использования специальных интерфейсных преобразователей или мультимедийных карт. Такие решения позволяют расширить возможности системы и обеспечить надежное соединение без потери качества.
Распространенные неисправности и их диагностика
Если при подключении устройства к разъему DB15 возникают проблемы, первым шагом проверьте целостность контактов. Обнаружение поврежденных или окислившихся контактов поможет определить источник неполадки.
Для диагностики контактных разрывов используйте мультиметр в режиме проверки целостности цепи. Если наличие сопротивления превышает допустимый уровень, значит, контакт поврежден или грязен. Очистите контакты специальным средством и зафиксируйте повторную проверку.
Обратите внимание на состояние кабелей и подключающих проводов. Изломы, трещины или изношенная изоляция могут привести к плохому контакту. В таких случаях замените поврежденные кабели или восстанавливайте изоляцию.
Проверьте фиксацию разъема в разъёмном отверстии. Ослабленная или неплотная посадка вызывает пропуски сигнала. Замените или подтяните крепежные элементы, чтобы обеспечить надежное соединение.
Если проблема сохраняется, проверьте наличие коррозии внутри разъема. Остатки окиси можно аккуратно удалить мягкой щеткой или специальным растворителем. После очистки обязательно высушите разъем перед повторной эксплуатацией.
При отсутствии видимых повреждений и дефектов, подключите устройство к другому разъему или системе, чтобы исключить неисправность на стороне источника сигнала. Используйте тестовые устройства, чтобы проверить передачу данных и устранить возможные ошибки.
