Быстрые прототипы собираются не тогда, когда есть вдохновение, а когда под рукой лежит нужная мелочь: правильный резистор, конденсатор развязки, феррит, диод защиты катушки или подходящий разъём. Если каждый раз ждать доставку “одной детали”, проекты превращаются в вечный недострой. Поэтому «ящик радиолюбителя» — это не хаос, а продуманный минимальный склад: то, что закрывает 80% задач на макетке и при отладке.
Удобно периодически сверяться по категориям и пополнять запас, когда что-то заканчивается в интернет-магазине электронных компонентов. Каталог электронных компонентов — прямые поставки от производителей и с онлайн складов. Но главное — понять логику набора: что брать обязательно, где нужны допуски и почему некоторые компоненты лучше держать сразу в нескольких вариантах.
Ниже — практическая структура «ящика»: базовые номиналы, компоненты для питания и защиты, элементы для управления нагрузкой, разъёмы, расходники и правила хранения. Всё ориентировано на быстрые прототипы: чтобы можно было собрать и проверить идею без лишних закупок.
Принцип набора: закрыть типовые узлы, а не “все номиналы мира”
В радиолюбительских устройствах повторяются одни и те же блоки:
- питание и развязка
- входы/датчики
- управление нагрузкой (реле/мотор/свет)
- интерфейсы и связь
- защита и фильтрация
Правильный “ящик” — это когда вы можете за вечер собрать прототип и уже отлаживать идею, а не ждать деталь, которая стоит копейки, но блокирует весь проект.
1) Резисторы: базовые ряды и где нужен допуск
Что держать обязательно
Для быстрых прототипов достаточно набора по ряду E12/E24, но есть номиналы, которые используются постоянно:
- токоограничение светодиодов: 220 Ом, 330 Ом, 470 Ом, 1 кОм
- подтяжки и делители: 4,7 кОм, 10 кОм, 47 кОм, 100 кОм
- измерение тока/шунты: 0,1 Ом, 0,22 Ом, 0,47 Ом, 1 Ом (с запасом по мощности)
- цепи управления: 100 Ом, 1 кОм, 10 кОм
Какие брать по точности
- 1% — делители АЦП, опорные цепи, RC-тайминги, где важна повторяемость.
- 5% — светодиоды, подтяжки, “не критичные” резисторы в логике.
Практика: лучше иметь базовый набор 1% в ходовых номиналах и небольшой “мешок” 5% для простых задач.
2) Конденсаторы: развязка, фильтры и “запас энергии”
Это категория, которая чаще всего решает “глюки”. Минимальный запас выглядит так:
Керамика (SMD или выводная)
- 100 нФ — главный развязывающий, берите много (реально много)
- 1 мкФ — локальная поддержка питания узлов
- 10 нФ / 22 нФ — фильтры, подавление помех, RC-цепочки
Электролиты/полимеры
- 10 мкФ, 47 мкФ, 100 мкФ — питание, сглаживание, входы DC-DC
- 220–470 мкФ — моторы, реле, длинные провода питания
Если собираете прототипы на микроконтроллерах и радиомодулях, связка “100 нФ рядом с питанием + 10–47 мкФ на участок” решает половину нестабильностей.
3) Диоды: защита, выпрямление, быстрые переключения
- 1N4148 — быстрый малосигнальный диод (логика, ограничение, развязка)
- 1N4007 (или аналогичная серия)
- Шоттки (например, для защиты от переполюсовки и низких падений напряжения)
- TVS-диоды (пара типовых по напряжению питания ваших проектов)
Отдельно: диоды на катушки реле/соленоидов — это обязательная привычка. Они стоят дёшево, а экономят транзисторы и нервы.
4) Транзисторы и ключи: чтобы управлять нагрузкой
Что удобно иметь для прототипов
- NPN/PNP (пара универсальных биполярных транзисторов)
- MOSFET N-channel (логического уровня, чтобы открывался от 3,3–5 В)
- MOSFET P-channel (для верхнего ключа и защиты)
Мелочи, которые часто забывают
- резисторы в затвор (10–100 Ом)
- резистор подтяжки затвора (например, 100 кОм)
- диод/TVS на индуктивную нагрузку
Для быстрого прототипа важнее “надёжно включить нагрузку”, чем выжать максимальную эффективность. Выбирайте компоненты с запасом по току и теплу.
5) Стабилизаторы и питание: линейные и DC-DC
Даже если вы любите питать всё от USB, в реальных проектах появляется 12 В, аккумуляторы и разные уровни напряжений.
- Линейные стабилизаторы (3,3 В и 5 В) — для простых и “тихих” узлов
- DC-DC понижающие — когда вход сильно выше выхода или нужна эффективность
- Предохранители/полипредохранители — чтобы не сжечь всё одним КЗ
Важно: к любому стабилизатору нужны правильные конденсаторы на входе/выходе, иначе получите пульсации или самовозбуждение.
6) Фильтрация и помехи: ферриты, дроссели, RC-цепочки
Если вы собираете прототипы с моторами, импульсными преобразователями или радиомодулями, эти детали становятся “клеем”, который делает систему устойчивой.
- ферритовые бусины — для развязки питания чувствительных узлов
- дроссели — для LC-фильтров и DC-DC
- RC-снабберы — для борьбы с выбросами и звоном
7) Разъёмы, проводка и мелочёвка: то, без чего прототип не соберётся
- клеммники под питание и нагрузку
- Dupont/JST (набор корпусов и пинов)
- пины/гребёнки 2,54 мм
- провода разных сечений, термоусадка, стяжки
- макетные платы, переходники SOT-23/SOIC→DIP, кусочки текстолита
- предохранители, держатели, выключатели
Практический совет: держите отдельный “ящик питания” (провода, клеммы, предохранители, выключатели). Тогда сборка прототипа не застопорится на банальном подключении.

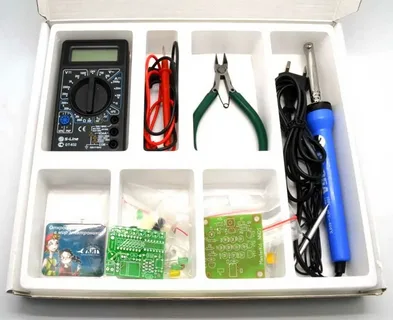

8) Инструменты контроля: минимум для осмысленной отладки
Это не компоненты, но без них быстрых прототипов не бывает:
- мультиметр + нормальные щупы
- паяльник с тонким жалом, флюс, оплётка
- логический пробник или простой осциллограф (по возможности)
- лабораторный БП с ограничением тока (или DC-DC с лимитом)
Ограничение тока на старте — лучшая “страховка” ящика радиолюбителя. Оно спасает детали чаще, чем любые предохранители.
Как хранить компоненты, чтобы они не превращались в мусор
- подписывайте пакеты/органайзеры: номинал, допуск, корпус
- держите отдельные секции для “точных” и “силовых” деталей
- не смешивайте похожие номиналы в одной ячейке (особенно SMD)
- для чувствительных деталей (например, MOSFET) используйте антистатические пакеты
Короткий список “must-have” для старта
| Категория | Минимум | Зачем |
|---|---|---|
| Резисторы | 220/330/470 Ом; 4,7/10/47 кОм; 100 кОм | LED, подтяжки, делители |
| Конденсаторы | 100 нФ, 1 мкФ; 10/47/100 мкФ | развязка и питание |
| Диоды | 1N4148, 1N4007, Шоттки | защита, выпрямление |
| Ключи | NPN + MOSFET логического уровня | управление нагрузкой |
| Разъёмы | пины 2,54, клеммники, JST/Dupont | быстро собрать прототип |
Итоги
Хороший “ящик радиолюбителя” — это не коллекция всего подряд, а набор, который закрывает типовые узлы: питание и развязка, управление нагрузкой, защита, соединение и монтаж. Начните с ходовых резисторов и конденсаторов (особенно 100 нФ), добавьте диоды и пару ключей, обязательно держите разъёмы и мелочёвку для сборки, а также продумайте хранение. Тогда любой прототип можно собрать быстро, проверить идею и уже после этого делать точную закупку под финальную плату — без остановок на “копеечной” детали, которой в нужный момент не оказалось.
