Постепенно модели телевизоров серии УСЦТ теряют свою популярность, и зачастую вполне исправные устройства с изношенным кинескопом оказываются выброшенными. Нет необходимости убеждать читателей в том, сколько полезных вещей можно сделать из деталей такого «отслужившего» телевизора.
Особое внимание стоит уделить одному из наиболее интересных компонентов этого типа — импульсному источнику питания. Он отличается небольшой массой и компактными размерами, а при исправной работе способен обеспечивать достойные параметры выходных напряжений. В этой статье подробно рассказано, как на основе МП-3-3 можно создать собственный источник питания.
Если вы занимались ремонтом УСЦТ, то, вероятно, знаете, что просто подключить МП-3-3 к электросети без нагрузки нельзя — защита автоматически отключает его. Эта система не только контролирует перегрузки, но также реагирует на «недогрузки». Поэтому, чтобы использовать МП-3-3 как лабораторный источник с разнообразными видами нагрузки, его необходимо нагрузить.
В схеме, приведённой на рисунке 1, рекомендуется нагрузить каждый из выходных каналов МП-3-3 стартовыми сопротивлениями. Однако, как показывает практика, выполнять эту рекомендацию необязательно. Причина в том, что система защиты не отслеживает токи во всех вторичных обмотках импульсного трансформатора.
Её важно лишь обеспечить нагрузку на одну из вторичных цепей блока, поскольку для запуска режима стабилизации требуется мощность не менее 20 Вт. При использовании указанных в схеме сопротивлений сумма потребляемой мощности составляет всего 3–4 Вт — этого недостаточно для полноценной работы источника в стабильном режиме.
Генератор импульсов исправного МП-3-3 при нагрузках менее 15-20 Вт выключается. Поэтому берём самый ненужный выход — 135 В и подключаем к нему нагрузку мощностью около 20–25 Вт, например, лампу накаливания от холодильника или проволочный резистор типа ‘ПЭВ’ сопротивлением 600-800 Ом и мощностью 20–30 Вт.
При такой нагрузке источник переходит в режим стабилизации, и далее его можно использовать для получения напряжений 28 В (до 1 А), 15 В (до 2 А), а также для других целей в зависимости от необходимых параметров.
На рисунке 1 показана схема фрагмента источника питания МП-3-3. В качестве альтернативы можно заменить вторичные цепи, установить регулируемый стабилизатор вместо транзисторного 12 В, а также использовать регулируемые стабилизаторы на всех выходах. Стоит отметить, что для получения 15 В применяется отдельная обмотка трансформатора, что обеспечивает гальваническую развязку этого выхода от остальных.
Интересным и неожиданным применением МП-3-3 после доработки его выходных цепей является возможность подачи питания небольшого лампового УМЗЧ, используя его напряжение 135 В для блока анодных цепей.
Дополнительно, для повышения универсальности вашего питания и расширения диапазона выходных напряжений, можно собрать дополнительные фильтры и стабилизаторы на каждом канале, либо использовать готовые модульные стабилизаторы с нужными параметрами. Также рекомендуется установить отдельные электролитические конденсаторы на выходах для уменьшения пульсаций и обеспечения стабильной работы нагрузки.
Важно помнить о мерах безопасности при работе с высокими напряжениями — все соединения должны быть надёжно изолированы, а контроль и обслуживание источника питания — в соответствии с правилами электробезопасности.
Каравкин В. Рк2005, 1.
- Кашкаров А. Блок питания из телевизора. ж. Радиомир 9, 2004.
- С.А. Ельяшкевич. Цветные телевизоры 3УСЦТ.
Выбор компонентов и их характеристики
Основу блока питания от телевизионной схемы составляют диоды ВОК-1Г или подобные с минимальным обратным напряжением не ниже 600 В и током не менее 1 А. Для выпрямления постоянного напряжения рекомендуется использовать полупроводниковую диодную сборку с быстрым восстановлением, что снизит электромагнитные помехи и повысит КПД системы.
Трансформатор должен соответствовать исходным характеристикам: переменное напряжение на первичной обмотке – около 220 В, вторичные обмотки с напряжением 6,3 В и током не менее 3 А. Важно удостовериться в наличии достаточного запасного тока для стабилизации и защиты цепи, а также обеспечить минимальные уровни паразитных индуктивностей.
Для стабилизации выходного напряжения используют электролитические конденсаторы с рабочим напряжением не менее 35 В и емкостью в диапазоне 2200–4700 мкФ. Конденсаторы должны иметь низкое ESR (эквивалентное последовательное сопротивление) и температуру эксплуатации не ниже 85°C.
Для фильтрации высокого и среднего диапазонов рекомендуется добавить dissentные и ферритовые кольца, укрепленные на входных и выходных кабелях. Они снижают уровень радиочастотных помех и устраняют паразитные резонансы в цепи.
Резисторы выбираются с мощностью не менее 2 Вт и сопротивлением, соответствующим расчетным току схемы. В случае необходимости деления напряжения или регулировки удобно использовать потенциометры с сопротивлением 5 кОм и более, имеющие устойчивые показатели при нагреве.
Для защиты цепи и ограничения тока целесообразно включить в цепь предохранитель с номиналом чуть выше расчетного тока, например, на 3 А. Также рекомендуется предусмотреть цепь отключения при коротком замыкании или перегреве с помощью термопредохранителей или автоматических выключателей.
При выборе входных элементов стоит уделить внимание электромагнитной совместимости всех компонентов, наличие металлических корпусов для отвода теплоотдачи и возможность монтажа на монтажной панели с минимальными потерями и удобством доступа для диагностики.
Процедура сборки лабораторного блока
Первым шагом необходимо подготовить все компоненты, полученные после распайки корпуса БП МП-3-3. Проверить наличие ключевых элементов: стабилизаторов напряжения, трансформатора, диодных сборок и конденсаторов.
Следующим этапом является монтаж диодов: расположить их в соответствии с выбранной схемой, зафиксировать на монтажной плате, при необходимости использовать платяные зажимы для надежного фиксации.
Подключить сглаживающие конденсаторы, соблюдая полярность, и закрепить их на поверхности платы, избегая прогибов и механических повреждений.
Установить стабилизаторы напряжения так, чтобы обеспечить минимальную длину межэлементарных соединений и предотвратить возможные помехи.
После монтажа всех основных элементов выполнить первичную проверку пайки, визуально осмотреть соединения и устранить возможные недоработки.
Перевести сборку в режим тестирования, подключить источник питания, проверить выходные параметры с помощью мультиметра. Убедиться, что выходное напряжение стабильно и соответствует техническим характеристикам.
При обнаружении отклонений провести корректировку: подтянуть или перепаять соединения, при необходимости заменить подозрительные компоненты.
На финальном этапе закрепить все элементы корпуса, обеспечить хорошую вентиляцию для охлаждения элементов, и зафиксировать крышку для защиты от механических повреждений и пыли.
Параметры и тестирование собранного устройства
После сборки блока питания на базе блока питания МП-3-3 необходимо проверить параметры выхода. Напряжение стабильно должно находиться в диапазоне 3,00–3,30 В, при этом допустимый перепад составляет не более 0,05 В. Токовая нагрузка, подаваемая на нагрузочные резисторы, должна достигать 1,5 А без существенных колебаний или снижения напряжения. Тестирование проводится при комнатной температуре и с использованием мультиметра с точностью не хуже 0,01 В и 0,1 А.
Для проверки отсутствия паразитных пульсаций рекомендуется использовать осциллограф или датчик шума с минимальной полосой пропускания 20 кГц. Рекомендуется установить нагрузку в 1 А и измерять уровень пульсаций. Величина помех должна оставаться ниже 20 мВ пикового значения. При этом параметры стабилизации напряжения проверяются при различных уровнях нагрузки: от 0 до максимально допустимых значений.
Температурный режим сервиса важен для надежности: замеряться сопротивление элементов и напряжение при нагреве компоненты до 50°C, чтобы исключить возможные изменения характеристик. В случае обнаружения отклонений необходимо проверить цепи на наличие холодных соединений, перегораний и повреждений деталей.
В процессе тестирования необходимо фиксировать показатели с помощью мультиметра и писать протокол. После достижения стабильных показателей напряжения и отсутствия паразитных помех рекомендуется провести нагрузочный тест на продолжительность не менее 30 минут с регистрированием параметров каждые 10 минут. Итоговая проверка подтверждает соответствие устройства заявленным характеристикам и надежность работы в продолжительном режиме.

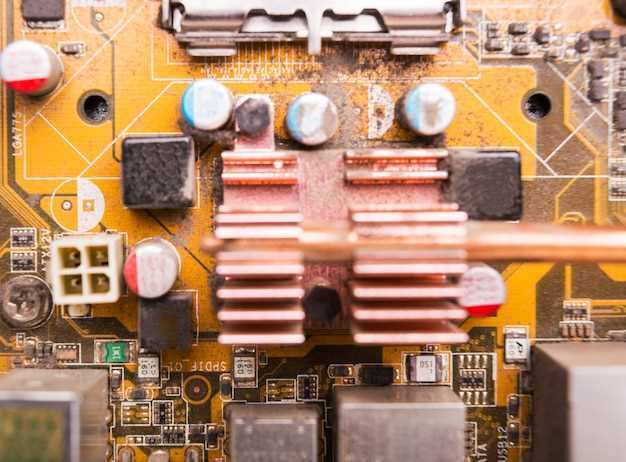

Питание и подключение к другим устройствам
Выход из блока питания, подготовленный на базе трансформатора от МП-3-3, обеспечивает стабильное напряжение +3.3 В постоянного тока с максимальной нагрузкой до 2 А. Для подключения внешних устройств необходимо использовать разъемы с допустимым токовым пределом и учитывать полярность, чтобы избежать повреждений.
Основные контакты разъема: красный провод – положительный (+), черный – минус (-). При соединении важно соблюдать полярность, иначе возможны сбои или выход из строя подключаемых элементов. В случае необходимости подачи питания на несколько устройств рекомендуется использовать шунтирующие или параллельные ветви, но суммарная нагрузка не должна превышать токовую характеристику блока.
Подключение осуществляется через зажимы или разъемы типа JST или аналогичные с рассчитанной нагрузочной способностью. Для минимизации потерь рекомендуется использовать обжатие с помощью инструментов с правильным сечением кабелей (обычно не менее 0,5 мм?). Для контроля состояния цепи целесообразно подключить мультиметр, чтобы убедиться в отсутствии коротких замыканий и проследить за равномерностью напряжения.
При необходимости питания периферийных устройств с высоким потреблением рекомендуется предусмотреть отдельную защитную цепь или добавить плавкие предохранители, номинал которых соответствует ожидаемой нагрузке. В случае возникновения падения напряжения на длинных проводах – целесообразно использовать провод с меньшей дужкой сопротивления, что повысит стабильность подачи энергии.
Для подключения к внешним модулям или компонентам следует избегать перегрузки разъемов и строго соблюдать рекомендации производителя подключаемых устройств по допустимому напряжению и току. В случаях, когда надо обеспечить изоляцию, рекомендуется использовать сварочные или термоклеевые соединения, предотвращающие случайное снятие контактов. Оснастка должна гарантировать надежное соединение и отсутствие люфта при эксплуатации.
Меры безопасности при эксплуатации блока питания
Перед началом работы с устройством необходимо отключить его от mains и дать ему полностью остыть, чтобы избежать ожогов или повреждений от горячих компонентов. Внимательно осмотрите корпус на наличие повреждений, трещин или утечек жидкости, так как поврежденные элементы могут привести к короткому замыканию и повреждению оборудования или опасности для пользователя.
При подключении блока к электросети необходимо использовать заземление, чтобы снизить риск поражения электрическим током при возникновении утечки. Следите за правильностью полярности и отсутствием повреждений шнуров и вилок, заменяйте поврежденные кабели сразу же.
Работая с внутренними компонентами, обязательно используйте диэлектрическую отвертку и не прикасайтесь к токоведущим частям без соответствующей защиты. Во время проведения работ отключите устройство от электросети и дождитесь полного разряда конденсаторов, чтобы избежать поражения током.
Не приступайте к экспериментам с регулировкой напряжения и тока без наличия знаний и опыта. Перед внесением изменений в схемы обязательно изучите их параметры и инструкции к оборудованию. Используйте только исправные измерительные приборы и проверяйте их перед работой.
При обнаружении неисправных элементов или нестабильной работы системы отключайте устройство и проводите диагностику в специально оборудованных условиях. Не рекомендуется оставлять включенные кабели без контроля или находиться вблизи в случае подозрительных звуков, запахов или нагрева корпуса.
При проведении измерений не касайтесь голыми руками металлических частей и исключайте возникновение замыканий. Операцию лучше выполнять в хорошо проветриваемом помещении, чтобы избежать накопления вредных паров или перегрева элементов.
После завершения работы важно аккуратно отключить питание, дать компонентам полностью остыть и хранить устройство только в предназначенных для этого местах, исключая попадание влаги и механических повреждений.
Модификации и улучшения конструкции
Для повышения стабильности выхода и уменьшения пульсаций рекомендуется заменить штатные электролитические конденсаторы на компоненты с меньшим ESR и большей разрядной способностью. Например, вместо оригинальных 1000 мкФ на 16 В установить ёмкости 2200 мкФ на 25 В или выше.
Добавление радиаторов на диодный мост поможет снизить его температуру и продлить срок службы. Для этого можно использовать алюминиевую пластину толщиной 3–5 мм, закреплённую термопрокладками и термодвумя для улучшения теплоотдачи.
Усиление защиты по току достигается установкой шункового резистора мощностью 2–5 Вт с низким сопротивлением (например, 0,2 Ом). Это позволяет предотвратить повреждения в случае короткого замыкания или перегрузки.
Для точной настройки выходного напряжения рекомендуется интегрировать мультивибратор с порогами, что обеспечит плавный регуляторный диапазон. Можно также использовать мультиметры с соответствующими делителями, чтобы обеспечить более точные параметры подачи.
Реализация мягкого запуска с помощью дополнительного транзистора и цепи RC позволит снизить пусковые токи и механическое напряжение внутри цепи при включении.
Опционально, для уменьшения дополнительных шумах и повышения стабильности, допускается добавление ферритовых фильтров или подавителей высокочастотных помех, особенно на входе устройств, в которых важна чистота сигнала.
Применение стабилизаторов напряжения в цепи после основной стабилизации позволяет поддерживать постоянное значение при колебаниях входных параметров. Использование устройств типа LM317 или аналогов с оптимальными теплоотводами повышает надежность сборки.
Практические советы по использованию в лабораторных условиях
Перед подключением собранного источника тока к нагрузке рекомендуется тщательно проверить правильность полярности и надежность соединений. Используйте мультиметр для измерения выходных напряжений и токовых ограничений, чтобы убедиться в соответствии с заявленными параметрами.
При настройке выходных параметров начинайте с минимальных значений и постепенно увеличивайте их, контролируя показания мультиметра. Это поможет избежать перегрузки элементов схемы и исключит возможные повреждения устройств.
Для точного измерения используйте щупы с хорошим контактом, избегайте касания оголенных проводов руками, что может привести к искажению показаний и рискам поражения электрическим током. Рекомендуется использовать защитные средства, если есть риск искрения или короткого замыкания.
Обеспечьте стабильную фиксацию источника на рабочей поверхности и исключите случайные механические воздействия, которые могут нарушить соединения или повредить компоненты. В случае необходимости постоянной работы в длительном режиме применяйте теплоотводы и вентиляцию для борьбы с нагревом управляющих элементов.
Перед началом работы убедитесь в отсутствии напряжения на входных цепях, особенно при повторной эксплуатации после предыдущих испытаний. Проводите тесты в хорошо вентилируемом помещении, избегая попадания влаги и чрезмерных температурных перепадов.
Для повышения точности и надежности измерений используйте грузы и сопротивления с хорошими тепловыми характеристиками и номиналами, соответствующими требованиям схемы. Не превышайте рекомендованные пределы тока и напряжения, указанные в техдокументации.
Обратите внимание на наличие защитных устройств, например, предохранителей или автоматов. В случае перегрузки или короткого замыкания прекратите работу, отключите устройство и выявите причину неисправности перед повторным использованием. Следите за чистотой и состоянием всех контактов, регулярное обслуживание и очистка поможет поддерживать стабильную работу.
