Выбираете конденсатор емкостью 30 мкФ для вашего проекта? Тогда стоит обратить внимание на его технические характеристики и области применения. Эти компоненты славятся стабильной работой в цепях фильтрации, блоках питания и регулирующих модулях, обеспечивая нужные параметры электроцепи. Понимание ключевых особенностей поможет сделать правильный выбор и оптимизировать работу устройства.
Конденсатор емкостью 30 мкФ обычно отличается низким внутренним сопротивлением и высокой надежностью, что делает его подходящим для долгосрочной эксплуатации. Основные материалы изготовления – электролитические, керамические или танталовые – влияют на его параметры, такие как ESR (эквивалентное последовательное сопротивление) и температурный диапазон. Четкое осознание этих нюансов позволяет подобрать компонент, максимально соответствующий условиям эксплуатации.
При выборе стоит учесть особенности конкретных задач: например, для питания силовых цепей предпочтительнее электролитические конденсаторы с большей емкостью, тогда как для высокочастотных цепей подойдут керамические модели. Практические советы включают проверку допустимого напряжения и температуры, а также наличие сертификатов качества. Это гарантирует долговечность и стабильность работы устройства на долгий срок.
Технические характеристики и особенности конденсатора 30 мкФ
Конденсатор емкостью 30 мкФ обладает номинальным напряжением от 25 В до 450 В, что позволяет использовать его в различных цепях с разными требованиями к напряжению. В большинстве случаев, при выборе необходимо учитывать рабочее напряжение, чтобы предотвратить пробой или деградацию. Диапазон рабочих температур варьируется от -40°C до +85°C, что делает его пригодным для применения как в бытовых, так и в промышленных устройствах.
Керамическая и электролитическая разновидности отличаются по всему набору характеристик. Электролитические модели обеспечивают более высокий уровень емкости при меньших размеров, но могут иметь больший внутренний сопротивление и меньшую долговечность. Керамические конденсаторы выделяются стабильностью параметров и меньшим уровнем потерь, хотя и уступают по емкости в малых размерах.
Допустимый ток разряда составляет до нескольких сотен миллиампер, что позволяет использовать их в фильтрах, блоках питания и дросселях без существенных нагревов. Важной особенностью является низкий ESR (эквивалентное последовательное сопротивление), который особенно важен при высокочастотных приложениях – он способствует стабильной работе и минимизации искажений в цепи.
Параметры ESR, ESL и параметров утечек определяют надежность и эффективность компонента. Обычно ESR у электролитических конденсаторов 30 мкФ лежит в диапазоне 0,1–0,5 Ом при комнатной температуре, что оптимально для сглаживания пульсаций и фильтрации шума.
Отдельное внимание уделяют сроку службы, который зависит от температуры и циклов разрядов. Электролитические модели при температуре +85°C работают примерно 2000 часов, а при комнатной – до 10 000 часов. Для приложений, где важна длительность работы, рекомендуется использовать керамические конденсаторы или модели с улучшенной изоляцией.
Типы диэлектриков: керамика, алюминий и полимер
Выбор типа диэлектрика зависит от условий эксплуатации и требуемых параметров. Керамика, например, отлично подходит для высокочастотных фильтров и микроволновых устройств благодаря своей низкой потерям и устойчивости к высоким температурам. Керамические конденсаторы отличаются стабильной емкостью и хорошей надежностью, однако могут иметь более высокие значения ESR (эквивалентного последовательного сопротивления).
Алюминиевые диэлектрики используют внутри электролитических конденсаторов. Они позволяют получить большую емкость за небольшие размеры и дешевы в производстве. Такой тип подходит для сглаживания или хранения энергии, но обладает меньшей стабильностью и склонен к старению, поэтому используют их там, где критичны большие емкости, а точность неактуальна.
Полимерные диэлектрики сегодня популярны благодаря своему сочетанию легкости, гибкости и высокой стабильности. Эти материалы применяют в светоотражающих элементах, конденсаторах с высокой частотой, а также в компактных электронных устройствах. Они отличаются низким уровнем утечек и долгим сроком службы, что делает их хорошим выбором для современных мобильных технологий и носимых устройств.
При выборе диэлектрика важно учитывать рабочие условия: температуру, влажность, частотный диапазон и требования к стабильности параметров. Для радиочастотных цепей предпочитают керамику, электроэнергетических схем – алюминий, а для миниатюрных устройств – полимеры.
Стандартные размеры и форма корпуса
Рекомендуется выбирать конденсаторы с корпусами прямоугольной или цилиндрической формы, соответствующими популярным стандартам. Для 30 мкФ часто применяют такие размеры: цилиндрические корпуса диаметром 8-10 мм и высотой 12-20 мм, что удобно для монтажа на плату или в корпус.
Наиболее распространенными являются форм-факторы: профили 10х20 мм, 12х25 мм и 13х21 мм. Они обеспечивают оптимальное сочетание емкости и размеров. В случае компактных устройств предпочтительнее корпус 8х12 мм, в то время как для более надежных и мощных схем используют 10х20 мм.
Материал корпуса зачастую пластиковый, с возможным покрытием или маркировкой, где указывается полярность, если речь идет о электролитическом варианте. Важно выбрать корпус с хорошей теплопроводностью и стойкостью к механическим воздействиям, чтобы обеспечить долгий срок службы устройства.
Если выбираете конденсатор для использования в условиях высокой температуры или вибрации, отдается предпочтение моделям с более прочными корпусами и специальной защитой. Также существуют варианты с металлическим корпусом, которые лучше защищены от механических повреждений и воздействий внешней среды.
Температурный диапазон и стабильность характеристик
При выборе конденсатора емкостью 30 мкФ важно учитывать его пределы температурного диапазона эксплуатации. Обычно такие компоненты работают стабильно в диапазоне от -40°C до +85°C, что подходит для большинства промышленных и бытовых приложений.
Температурные изменения могут вызвать сдвиг параметров, в первую очередь емкости и ESR. Например, при повышении температуры на 10°C емкость может увеличиваться или уменьшаться на 1-3%, что важно учитывать в точных цепях. В организации схем с критическими требованиями к стабильности советуют выбирать конденсаторы с температурной стабилизацией или специальным гелем внутри, уменьшающим влияние температуры.
Для сохранения характеристик в пределах допустимых значений рекомендуется следовать этим рекомендациям:
- избегать перегрева во время пайки, держать температуру не выше 120°C и не превышать времени пайки (обычно до 5-10 секунд)
- использовать монтажные методы, минимизирующие механические нагрузки и вибрации
- выбирать конденсаторы с обозначениями, указывающими на расширенный температурный диапазон или повышенную стабильность (например, X7R, Y5V и т.п.)
Обратите внимание, что стабильность характеристик также ухудшается под воздействием длительных циклов нагрева и охлаждения, поэтому в условиях экстремальных температурных нагрузок стоит рассматривать конденсаторы специально предназначенные для таких условий.
Допустимые параметры при пусковых токах и нагрузках
Для безопасной эксплуатации конденсатора емкостью 30 мкФ необходимо соблюдать ограничение пусковых токов. Обычно допустимый начальный ток не превышает 10-15 А, что обеспечивает стабильную работу без риска перегрева или повреждения внутренних элементов. При подключении к нагрузкам с высоким пусковым током рекомендуется использовать плавкое предохранительное устройство или ограничитель тока.
При выборе нагрузки важно учитывать её сопротивление и емкость. Для разрядных цепей с сопротивлением свыше 200 Ом максимальный стартовый ток не должен превышать 5-7 А, чтобы избежать излишнего нагрева обкладок и диэлектрика. Для нагрузок с меньшим сопротивлением пусковой ток может достигать 20 А, однако в этом случае необходимо обеспечить адекватное охлаждение и использовать компоненты с соответствующими характеристиками.
Общие рекомендации по допустимым параметрам:
- Пусковой ток: не выше 15 А для короткого интервала, не превышающего 0,5 секунды;
- Рабочий ток: в пределах 1-3 А при постоянной эксплуатации;
- Температурный режим: не выше 85°C, чтобы избежать деградации диэлектрика и электродов;
- Напряжение: уровень пускового напряжения не должен превышать 1,2-кратное номинальное значение (36 В), чтобы снизить риск пробоя.
Также важно учитывать условия окружающей среды. Для влажных или пыльных помещений рекомендуется использовать конденсаторы с повышенной степенью защиты и дополнительной вентиляцией или охлаждением, чтобы избегать перегрева при пусковых режимах. Конденсатор не должен работать при превышении допустимых нагрузок более 10 секунд, чтобы не повредить внутренние компоненты и обеспечить долговечность.
Изношенность и сроки эксплуатации
Рекомендуется проводить измерения ESR (эквивалентного последовательного сопротивления) конденсатора каждые 1000 часов работы или при появлении признаков неисправности. Значения ESR, превышающие допустимый уровень, свидетельствуют о начале износа и необходимости замены.
Средний срок службы 30 мкФ электролитических конденсаторов в условиях стандартной эксплуатации составляет 10-15 лет. При повышенной температуре окружающей среды (выше 40°C) этот показатель снижается до 5-8 лет, поскольку высокие температуры ускоряют деградацию электролита.
Проблемы с износом проявляются в снижении емкости, увеличении ESR и появлении утечек. Точные сроки, при которых происходят такие изменения, зависят от условий эксплуатации: колебания температуры, частота циклов заряда-разряда, наличие вибраций и механических воздействий.
Критерием безотказной работы служит следующая таблица:
| Фактор | Рекомендуемый интервал проверки | Признаки износа |
|---|---|---|
| Температура окружающей среды | Каждые 6 месяцев | Увеличение ESR более чем на 50% от первоначального значения, снижение емкости более чем на 20% |
| Частота циклов заряда/разряда | После каждых 5000 операций | Появление утечек, изменение внешнего вида корпуса, снижение емкости |
| Длительность эксплуатации | По окончании 10 лет или при приближении к этому сроку | Объективные признаки деградации, необходимость заменять для предотвращения отказов |
Регулярное техническое обслуживание и контроль параметров позволяют своевременно выявлять изношенность и продлить службу конденсаторов. Отказ от профилактических мер рискован и ведет к повреждению окружающих компонентов и необходимости более дорогостоящего ремонта.
Практические аспекты использования и подбор конденсатора 30 мкФ
При выборе конденсатора на 30 мкФ тщательно проверяйте его параметры на соответствие рабочему напряжению, желательно выбирать компоненты с запасом минимум на 20% от предполагаемой нагрузки. Это поможет избежать перегрева и выхода из строя при длительной эксплуатации.
Обратите внимание на тип диэлектрика: алюминиевые электролитические конденсаторы подходят для сглаживания питания и фильтрации, а керамические – для высокочастотных цепей и внутри цифровых схем. Для стабилизации напряжения в аналоговых цепях лучше использовать электролитические с низким ESR, чтобы снизить потерю энергии и повысить эффективность работы.
При монтаже следите за полярностью конденсатора: неправильная установка способна привести к быстрому его повреждению или выходу из строя. Разметка на корпусе помогает правильно определить полюса, а использование многослойных монтажных плат облегчает надежность соединений.
Для долговременной работы в условиях вибрации или механических нагрузок выбирайте конденсаторы с уплотненной корпусной частью и классом термостойкости не ниже стандартов для вашей области применения. Это снизит риск появления микротрещин и деградации материалов со временем.
В процессе эксплуатации следите за нагревом компонента: если он заметно нагревается выше 40 градусов по Цельсию, стоит рассмотреть более мощный или с меньшим ESR вариант. В случае необходимости повышения емкости в цепи используйте несколько конденсаторов по 30 мкФ параллельно, что уменьшит влияние паразитных индуктивностей.
При необходимости подбора компонента, обращайте внимание на сертификаты и качество производителя. Хорошо зарекомендовавшие себя бренды предлагают надежные изделия с гарантированным сроком службы, что особенно важно в критичных системах.
Выбор по параметрам для бытовой электроники
Для бытовых устройств выбирайте конденсаторы с емкостью 30 мкФ и другой стабильностью параметров. Обратите внимание на допуски по емкости: лучше отдавать предпочтение компонентам с минимальными отклонениями, например, ±5%, чтобы обеспечить стабильную работу устройств.
Рабочее напряжение должно соответствовать характеристикам прибора. Рекомендуется выбирать конденсаторы с запасом, например, на 20-30% выше номинала, чтобы избежать выхода из строя при пиковых нагрузках.
Допустимый температурный диапазон – важный параметр. Для бытовой техники выберите конденсаторы с диапазоном -40 °С до +85 °С. Такой диапазон обеспечивает надежность при колебаниях температуры в процессе эксплуатации.
Тип диода и корпус цепи также влияет на выбор. Обычно используют электролитические конденсаторы вертикального типа с полярностью. Для компактных устройств подойдет радиальное исполнение с меньшими габаритами.
Ниже представлена таблица с характеристиками популярных вариантов:
| Модель | Емкость, мкФ | Рабочее напряжение, В | Допуск,% | Температурный диапазон, °С | Габариты, мм |
|---|---|---|---|---|---|
| Nichicon KX | 30 | 25 | ±5 | -40…+85 | 6,3 x 11 |
| Rubycon YXB | 30 | 35 | ±10 | -40…+105 | 6,5 x 11 |
| Panasonic ECQU | 30 | 16 | ±5 | -25…+85 | 6,3 x 11 |
Использование в силовых цепях и фильтрах
Конденсаторы емкостью 30 мкФ оптимальны для сглаживания пульсаций в цепях постоянного тока и повышения стабильности источников питания. Они монтируют их параллельно с нагрузками или источниками питания для снижения уровней переменных напряжений, что обеспечивает более надежную работу оборудования.
В силовых фильтрах конденсаторы используют для подавления высокочастотных помех, появляющихся в линиях при работе мощных устройств или при трансформации энергии. Особенно актуально применении в цепях с вариациями частот, где конденсаторы помогают устранить резонансные явления и снизить уровень электромагнитных помех.
При проектировании электросхем важно учитывать частотные характеристики нагрузки. Например, для фильтрации в диапазоне высоких частот используют конденсаторы с низким ESR (сопротивлением эквивалентной серии), что позволяет снизить фазовый сдвиг и обеспечить более устойчивую работу цепи.
Комбинирование этого конденсатора с индуктором создаст фильтр типа LC, который заметно уменьшает нежелательные гармоники и повышает чистоту сигнала. Такой подход применяется при повышении качества питания оборудования, в частности, промышленных станков и лабораторных приборов.
Обеспечивая выбор правильной спецификации и правильный монтаж, вы получаете полностью работоспособную мощную защиту от всплесков и шумов, что сильно увеличивает долговечность и эффективность всей системы.

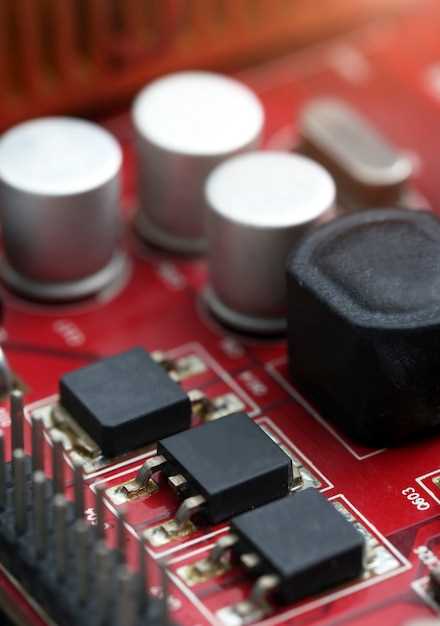

Особенности монтажа и при подключении к схеме
Перед началом монтажа убедитесь, что конденсатор полностью разряжен, чтобы избежать травм или повреждения компонентов. Используйте изолированные инструменты и избегайте касания металлических частей одновременно с другими цепями.
Подключайте конденсатор в соответствии с полярностью – плюсовую сторону к положительному полюсу источника питания или схемы. В случае электролитических конденсаторов 30 мкФ обязательно соблюдайте указания производителя по полярности, чтобы избежать повреждений и снижения срока службы.
Используйте провода с достаточной толщиной сечения, чтобы обеспечить минимальное сопротивление и предотвратить нагрев при работе цепи. При монтаже избегайте пересечений проводов, чтобы уменьшить риск короткого замыкания и усложнения обслуживания.
Р soldering или пайка должна выполняться аккуратно, избегая чрезмерного нагрева контактов. Внимательно следите за чистотой соединений, чтобы обеспечить надежный контакт и минимальный уровень паразитных сопротивлений.
Расположите конденсатор так, чтобы он был защищен от механических воздействий, вибраций или высокой температуры. Советуем использовать монтажные держатели или корпуса, особенно в длительных и нагруженных цепях.
В случае необходимости установки нескольких конденсаторов в одной цепи, соблюдайте рекомендации по минимальному расстоянию между ними. Это помогает снизить взаимные электромагнитные помехи и повысить стабильность работы схемы.
Прежде чем подключить устройство к сети, проверьте все соединения мультиметром на наличие коротких замыканий или неправильных полярностей. Такой подход исключит случайное повреждение компонента или схемы при первом включении.
Типичные ошибки при выборе и установке
Не учитывать допустимый рабочий ток конденсатора. Нередко выбирают устройство с меньшим токовым запасом, что приводит к его перегреву и сокращению срока службы.
Игнорировать параметры рабочей температуры. Конденсаторы с неподходящим диапазоном температуры быстро выходят из строя при эксплуатационных условиях, превышающих их возможности.
Выбирать конденсатор без учета его ESR (эквивалентного серого сопротивления). Высокий ESR вызывает перегрев и ухудшение характеристик в цепи постоянного и переменного тока.
Устанавливать конденсатор в неправильном положении, забывая о полярности в электролитических моделях. Это может привести к короткому замыканию и повреждению компонентов.
Игнорировать рекомендации по минимальному расстоянию между конденсатором и силовыми элементами. Неправильное размещение способствует нагреву и снижению долговечности устройства.
Не проверять параметры конденсатора после установки. Использование мультиметра или LCR-метра помогает убедиться в правильности подключения и работоспособности устройства.

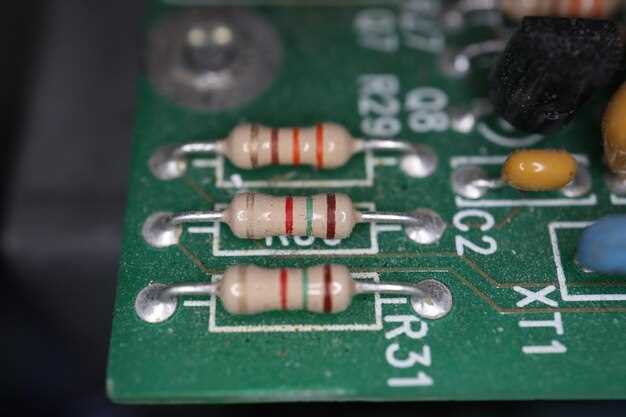

Методы проверки исправности и тестирования
Также можно провести тест с помощью оригинального тестера конденсаторов или ESR-метра (Equivalent Series Resistance). Этот прибор определяет внутренние сопротивления и помогает выявить деградацию емкостных характеристик или наличие утечек. В процессе тестирования убедитесь, что уровень ESR находится в пределах допустимых значений, указанных для типа конденсатора.
