Выбор конденсатора с напряжением 10V и ёмкостью 1000μF напрямую влияет на стабильность работы устройств и долговечность их элементов. Такой компонент подходит для питания портативных устройств, блоков питания и фильтров, обеспечивая плавное энергоснабжение и снижение шумов в цепи.
Обеспечивая высокую емкость и стабильное напряжение, этот конденсатор помогает снизить пульсации и увеличить срок службы электрической системы. Его конструкция подразумевает плотное внутреннее соединение элементов, что делает его надежным решением даже в условиях повышенных нагрузок.
Рекомендуется учитывать, что этот тип конденсатора легко сваривается и подходит для монтажа на печатных платах, что ускоряет сборку и повышает качество сборочного процесса. Выбирая именно такую модель, вы получаете баланс между характеристиками и стоимостью, что делает ее оптимальным выбором для широкого круга проектов.
Технические характеристики и особенности конструкции конденсатора 10V 1000μF
Обратите внимание, что напряжение рабочих характеристик составляет 10 вольт, а емкость – 1000 микрофарад. Это сочетание обеспечивает стабильную работу в цепях питания низковольтных устройств и стабилизирующих схемах.
Конденсатор выполнен с электроизоляционной диэлектрической обкладкой из танталового или алюминиевого типа, что обеспечивает долгий срок службы и минимальный ток утечки. В конструкцию входит анод с маркировкой, позволяющей легко определить полярность при монтаже.
| Параметр | Значение |
|---|---|
| Напряжение | 10V |
| Емкость | 1000μF |
| Допуск по емкости | ±20% |
| Диэлектрическая проницаемость | Высокая для уменьшения физического размера |
| Температурный диапазон | -55°C до +85°C |
| Срок службы | до 5000 часов при 85°C |
| Экран из стали | Может использоваться для снижение электромагнитных помех |
| Размеры | Диаметр около 18 мм, высота – 25 мм |
| Уровень ESR (эквивалентное последовательное сопротивление) | Низкий, что способствует высокой частотной стабильности |
Особенностью конструкции служит использование многослойных пластин с компактным размещением. Такой подход уменьшает внутренние сопротивления и увеличивает срок службы. Также внутри применяется специальная легкоплавкая кисточка для защиты от коротких замыканий при перегреве.
Все компоненты собраны с учетом минимизации утечек и повышение долговечности, что делает устройство подходящим для условий эксплуатации с постоянным циклом нагрузки и переменной температуры. Некоторые модели включают пластиковый корпус, устойчивый к механическим повреждениям, и герметичную изоляцию для защиты от влаги и пыли.
Диапазон рабочих напряжений и допустимые значения
Рекомендуется выбирать конденсаторы с номинальным напряжением, превышающим максимально возможное напряжение в цепи, как минимум на 20-30%. Для конденсатора 10V 1000μF допустимый рабочий диапазон составляет обычно от 6.3V до 16V. Использование его при напряжениях близких к 10V сокращает срок службы и повышает риск выхода из строя. Поэтому подключение к источнику с напряжением, превышающим 10V, требует использования соответствующего по номиналу конденсатора.
Максимальное допустимое напряжение – это значение, при котором материал диэлектрика не начинает разрываться или деградировать. Обычно производитель указывает его как ‘напряжение разрыва’ или ‘максимальное рабочее напряжение’. Для данного типа конденсатора оно зачастую равно 16V. Работать с запасом в 20-30% позволяет обеспечить надежную работу и продлить ресурс.
Понижение напряжения ниже минимального значения также нежелательно: это может привести к снижению емкости и ухудшению характеристик. В случае с 10V 1000μF лучше всего избегать применения при напряжениях ниже 6V, чтобы не снизить качество работы и избежать рисков возникновения паразитных эффектов.
Выбирая конденсатор, обязательно обращайте внимание на спецификацию производителя и рекомендации по монтажу. Используйте его в пределах указанных лимитов, чтобы гарантировать долговечность и стабильность работы вашего проекта.
Материал диэлектрика и его влияние на параметры
Выбирайте диэлектрик с высоким диэлектрическим сопротивлением и низкой потерями, чтобы снизить внутренние потери и увеличить срок службы конденсатора. В большинстве случаев используют керамические, алюминиевые оксиды или полимерные материалы, каждый из которых влияет на емкость и стабильность.
Керамические диэлектрики, такие как диоксид алюминия, позволяют получать конденсаторы с высокой емкостью при небольших размерах и стабильной характеристикой при изменении температуры. Их параметры остаются предсказуемыми, что важно для точных схем.
Полимерные диэлектрики, например, полиэстер или полипропилен, часто применяют в фильтрах и стабилизаторах питания. Они отличаются низкими потерями, слабым влиянием температуры и устойчивостью к механическим нагрузкам, что делает их надежным выбором для длительных проектов.
Тип диэлектрика напрямую воздействует на ESR (эквивалентное последовательное сопротивление): керамические конденсаторы обычно имеют более низкое ESR, что способствует более высокочастотной стабильности. При этом полимерные варианты лучше работают при постоянных или низких частотах, обеспечивая низкие уровни шумов и утечек.
Температурный коэффициент также зависит от материала: керамические капсулы со студенистыми и карбоновыми диэлектриками демонстрируют большую стабильность по сравнению с полимерными. В критических применениях рекомендуют использовать материалы с минимальными отклонениями емкости при диапазоне температур.
Обращайте внимание на показатели диэлектрической проницаемости: чем выше этот показатель, тем больше емкость можно получить в меньшем объеме. Однако увеличивается риск повышения потерь и снижения стабильности, поэтому нужно находить баланс между сжатием размеров и надежностью.
Размеры и форма корпуса для различных применений
Для проектов, где важна компактность, выбирайте конденсаторы с корпусом типа цилиндрический контейнер диаметром 8-10 мм и высотой 15-25 мм. Такой размер хорошо подходит для мобильных устройств и малогабаритных схем.
Если требуется большая емкость при умеренных габаритах, обратите внимание на корпуса типа «банка» диаметром 12-14 мм и высотой 20-30 мм. Такие модели удобны в использовании в блоках питания и радиоаппаратуре.
Для промышленных систем и устройств с фильтрацией или сглаживанием пульсаций рекомендуется рассматривать более крупные корпуса – японский тип со стандартной высотой 35-40 мм и диаметром до 18 мм. Они обеспечивают надежное охлаждение и устойчивость к механическим воздействиям.
В случаях, где требуются монтажные условия с минимальным пространством, подойдут плоские или «пластиночные» корпуса, толщиной около 5-8 мм и размером 20х10 мм. Эти параметры позволяют встраивать конденсаторы в узкие пространства без потери функциональности.
Форма корпуса также влияет на теплоотвод и монтажные особенности. В большинстве случаев, цилиндрическая форма способствует равномерному распределению тепла, а прямоугольные корпуса легко фиксировать на плате с помощью винтов или клея.

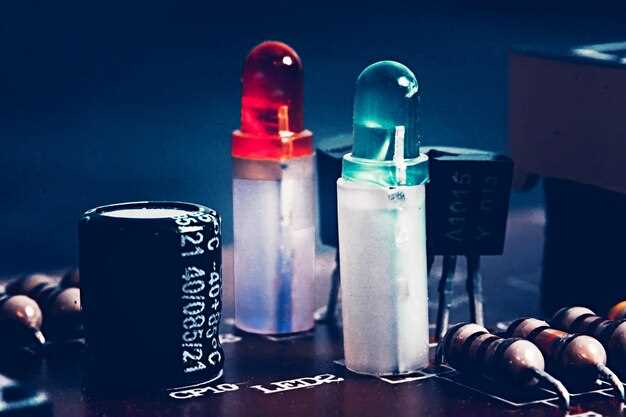

Параметры ESR и температурный диапазон эксплуатации
Выбирайте конденсаторы с ESR не выше 100 мОм при частоте 120 Гц для обеспечения стабильной работы и минимальных потерь энергии. При этом, в диапазоне температур от -40°C до +85°C ESR остается практически неизменным, что гарантирует надежность в различных условиях использования. Обратите внимание, что при температуре выше +85°C ESR может увеличиваться, снижая эффективность фильтрации и увеличивая нагрев компонентов. Для проектов, предполагающих работу в экстремальных температурах, выбирайте модели с расширенным диапазоном от -55°C до +105°C.
Температурный диапазон определяет устойчивость электролитического слоя и корпусных материалов. Конденсаторы, рассчитанные на диапазон -40°C / +85°C, отлично подходят для большинства бытовых и промышленных устройств, тогда как модели с расширенной характеристикой служат в автомобильной электронике или во внешних системах. Учитывайте, что длительное пребывание вблизи высоких температур вызывает деградацию электролита и увеличение ESR, что снижает срок службы компонента.
Для точного определения параметров ESR измеряйте его при рабочих температурах в условиях, приближенных к эксплуатации. Так вы получите реальную картину работы конденсатора в конкретной схеме. В случае необходимости, выбирайте варианты с минимальными ESR и расширенным диапазоном температур, чтобы обеспечить максимальную стабильность и долговечность ваших устройств.
Практическое применение и подключение конденсатора 10V 1000μF в схемах
Добавьте конденсатор 10V 1000μF параллельно источнику питания для стабилизации напряжения и снижения пульсаций. Такой монтаж снижает шумы и колебания при работе с чувствительными компонентами, например, усилителями или датчиками.
Добавление конденсатора перед входом контроллеров или микросхем помогает снизить риск сбоев из-за резких скачков напряжения. Это особенно важно в мультимодальных схемах или при использовании мощных переключателей.
Предпочтительно размещать конденсатор близко к точке питания или питаемому компоненту, чтобы максимально эффективно снизить помехи. При этом следите за температурой и избегайте попадания на конденсатор механических повреждений или отечественных источников тепла.
Внутри схемы соединяйте конденсатор последовательно или параллельно в зависимости от задачи. Для сглаживания постоянного тока используют параллельное подключение, а для устранения высокочастотных помех – последовательное или комбинацию методов.
- Обеспечьте надежное зажимное соединение для предотвращения качания контактов при вибрациях или движениях.
- Регулярно проверяйте состояние конденсатора, особенно в условиях высокой температуры или долгосрочной эксплуатации.
- Используйте дроссели или ферритовые кольца в цепи для дополнения функции конденсатора при управлении высокочастотными шумами.
Использование в блоках питания для фильтрации и стабилизации
Подключайте конденсатор 10V 1000μF прямо после источника питания, чтобы снизить пульсации напряжения и убрать высокочастотный шум. Этот конденсатор быстро реагирует на всплески напряжения и сглаживает их, в результате питание становится стабильным и чистым.
Размещайте такой конденсатор параллельно нагрузке, чтобы обеспечить равномерное распределение энергии и уменьшить влияние скачков тока. Особенно эффективно это работает с электронными цепями, чувствительными к колебаниям напряжения, например, аудиоустройствами или микроконтроллерами.
При использовании в блоках питания рекомендуется дополнительно добавлять несколько конденсаторов разной емкости: меньшие (например, 0,1μF) для устранения высокочастотных помех и большие (такие как 1000μF) для стабилизации постоянного тока. Расположение их на входе и выходе блока питания создает эффективную систему фильтрации.
Использование такого конденсатора в схемах питания повышает надежность устройства, сокращает шумовые помехи и обеспечивает стабильное функционирование проекта. Его универсальность и надежность делают его лучшим выбором для разнообразных электронных приложений.
Выбор места установки в цепях стабилизаторов и усилителей
Размещайте конденсатор 10V 1000μF как можно ближе к входным контактам стабилизатора или усилителя, чтобы снизить шумы и пульсации в питающей цепи.
Монтируйте конденсатор сразу после источника питания и перед регулятором или усилителем, чтобы обеспечить стабильное питание и уменьшить влияние высокочастотных помех.
При использовании нескольких компонентов в цепи избегайте длинных проводов между конденсатором и узлом питания, это поможет снизить паразитные индуктивности и обеспечить эффективную работу фильтрации.
Если в конструкции есть разделительные или разделяющие платы, установите конденсатор так, чтобы он находился на общей шине питания, минимизируя переходные процессы при запуске или нагрузке.
В случаях, когда в цепи присутствуют крупные нагрузки или длительные кабели, стоит добавить дополнительные конденсаторы ближе к нагрузке для компенсации падений напряжения и удаления помех.
Не забывайте о плотной механической фиксации устройства, чтобы вибрации или смещение не снижали эффективность соединений и контактов, что критически важно для надежной работы цепи.
Способы пайки и требования к монтажу для надежной работы
Завершая монтаж, дайте конденсатору остыть не менее минуты, избегая физических воздействий. Рекомендуется провести визуальный осмотр и тест на исправность, чтобы удостовериться в надежности и долговечности соединений.
