Измерение напряжения – процесс, требующий точности и аккуратности. Собрав домашний мультиметр, вы получите удобный инструмент для проверки электрических цепей без необходимости приобретать дорогое оборудование.
Этот проект подходит начинающим радиолюбителям и тем, кто хочет понять принципы работы измерительных приборов. Перед началом убедитесь, что у вас есть базовые навыки пайки и знания о компонентах электронных схем.
Простая схема включает в себя основные элементы: операционный усилитель, делитель напряжения и индикаторный дисплей. В ходе реализации вы узнаете, как соединить все элементы, настроить показания и правильно калибровать устройство. Такой подход позволяет создать функциональный и надежный инструмент, который не уступает коммерческим моделям по точности и удобству использования.
Создание схемы цифрового вольтметра: особенности и компоненты
Для начала выбирайте микроконтроллер с встроенным АЦП, например, Arduino или аналогичный, который обладает достаточно высокой точностью преобразования аналогового сигнала в цифровой. Это гарантирует стабильные показатели измерения.
Обратите внимание на источник питания – стабилизированный блок питания с напряжением 5 В или 3,3 В обеспечивает надежную работу схемы и защиту от помех. Используйте низкошумовые стабилизаторы и фильтры для минимизации влияния внешних электромагнитных помех.
Причины выбора резисторов и делителей напряжения связаны с диапазоном измерений. Например, для оценки до 20 В используйте делитель с коэффициентом 10:1, соединяя резисторы 90 кОм и 10 кОм. Это снизит входное напряжение до уровня, допустимого входами АЦП.
Конденсаторы подключают для фильтрации шума на входе и питания. В качестве фильтрации питания применяйте электролитические конденсаторы на входе питания (от 10 до 100 мкФ), а для входных цепей – керамические малогритовые в цепь АЦП, чтобы стабилизировать измерения.
Дисплей – основной элемент для отображения измерений. Используйте 16-символьные ЖК-дисплеи с интерфейсом I2C или аналогичный модуль, который облегчает подключение, управляется через две линии и не нагружает микроконтроллер дополнительными портами.
Для пайки и монтажа придерживайтесь коротких соединений, чтобы снизить электромагнитные помехи. Помните о необходимости защиты от коротких замыканий и перенапряжений через добавление предохранителей или ограничителей тока в цепь питания.
Обратите внимание, что точность измерений значительно зависит от правильной калибровки схемы и аккуратной сборки, поэтому используйте точные резисторы и старательно исправляйте первый прототип для достижения надежных результатов.
Выбор микроконтроллера для измерения напряжения
Для точных измерений напряжения достаточно использовать микроконтроллер с 10-битным АЦП, например, Arduino Uno или совместимые модели на базе ATmega328P. Эти устройства предоставляют хорошее соотношение стоимости и функциональности, позволяя легко оцифровывать аналоговые сигналы.
Обратите внимание на частоту работы АЦП: 10-20 кГц обеспечивает приемлемую скорость измерений, подходящую для статичных или медленных изменений напряжения. В случае необходимости измерять быстро меняющиеся сигналы, выбирайте модели с более быстрыми АЦП или дополнительные внешние модули.
Также важно определить, есть ли у микроконтроллера встроенные интерфейсы для связи с дисплеями или ПК, например, USB или UART. Это значительно упростит установку и контроль измерений.
Для новичков идеально подойдут одни из популярных решений с хорошей документацией и активным сообществом, такие как Arduino или ESP32. Эти платформы легко программируются и имеют большое количество примеров, что ускоряет старт проекта.
Подключение датчика напряжения и резисторов
Подключайте резистор с сопротивлением 10 кОм параллельно к датчику для стабилизации сигнала и снижения шумов. Его возвращают на землю, чтобы ограничить ток и защитить вход мультиметра от перенагрузки. Для получения точных измерений рекомендуется использовать резистор с точным номиналом, например, 10 кОм ±1%.
Для повышения точности рекомендуется использовать короткие и толстые провода, избегая длинных линий, подверженных электромагнитным помехам. Включите питание и убедитесь, что соединения надежно закреплены, чтобы обеспечить стабильные измерения и минимальные ошибки.
Обзор необходимых электронных компонентов и их параметры
Выберите резисторы с сопротивлением 10 кОм и мощностью не менее 0,25 Вт для делителя напряжения, чтобы обеспечить точность и надежность измерений. Бюджетный вариант – использовать мультиметры для проверки, контролирующие резисторы перед монтажом.
Диоды типа 1N4148 подходят для защиты входа от перенапряжений и имеют максимально допустимый прямой ток 200 мА при обратном напряжении до 75 В. Их небольшие размеры позволяют легко интегрировать в схему.
Обратные конденсаторы, емкостью 10-100 нФ, минимизируют шумы и сглаживают сигналы, особенно на входных цепях. Используйте танталовые или керамические конденсаторы, выбирая параметры с учетом стабильности и температуры эксплуатации.
Интегральный операционный усилитель, например, LM358, обеспечивает высокую точность измерения и устойчивость к электромагнитным помехам. Обратите внимание на параметры питания – он работает при напряжении от 3 В до 32 В и имеет низкий уровень шума.
Магнитные или электромагнитные датчики напряжения не используются прямо в проекте, но при необходимости можно внедрять их в схемы с дифференциальными измерениями. В основном придерживайтесь пассивных компонентов, чтобы не усложнять конструкцию.
Для питания яркости дисплея или индикаторов используйте стабилизированный источник напряжения на базе стабилизаторов типа 7805 или аналогичных, с диапазоном входного напряжения от 7 В до 35 В. Это снизит влияние колебаний на точность отображения.
Разработка схемы подключения на макетной плате
Начинайте с выбора подходящей макетной платы – рекомендуется использовать плату с достаточным количеством разъемов для удобства размещения компонентов и минимизации ошибок.
Выведите сигнальный выход схемы на внешний разъем, чтобы можно было подключить мультиметр или осциллограф для проверки показаний.
Соедините все компоненты, предварительно проверив схему на наличие коротких замыканий или ошибок в соединениях. Используйте цветные провода для различения питания, сигнала и земли.
Перед финальной сборкой запустите короткий тест – измерьте напряжение на входных и выходных цепях, чтобы удостовериться в корректности подключения и отсутствии ошибок. Это поможет избежать повреждения компонентов при дальнейшем использовании.

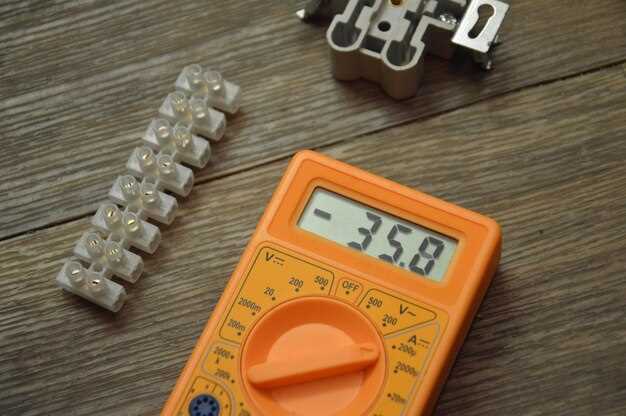

Пошаговая сборка и настройка цифрового вольтметра
Подготовьте все необходимые компоненты: микросхему АЦП, дисплей, источники питания, резисторы, переключатели и провода. Проверьте целостность и работоспособность элементов перед сборкой.
Подключите питание к плате, убедившись в правильности полярности. Обеспечьте подключение клемм для измерения входного напряжения, следя за тем, чтобы входные сигналы не превышали допустимые значения для выбранной схеме.
Подключите дисплей, закрепив его и убедившись в надежности контактов. Затем соедините резисторы и переключатели согласно схеме, правильное подключение которых обеспечит точность работы устройства.
Проверьте соединения на отсутствие коротких замыканий и ошибок в пайке. После этого подключите устройство к источнику питания, подавая питание на плату.
Включите вольтметр и приступите к калибровке. Для этого сравните показания с эталонным измерительным прибором при известных значениях напряжения и при необходимости отрегулируйте калибровочные резисторы или настройки в прошивке.
Когда все параметры стабилизированы, проведите проверку работы при различных значениях входного напряжения, убедившись в правильности отображения и отсутствии ошибок в измерениях.
Пайка и монтаж схемы на плате
Перед началом пайки убедитесь, что все компоненты расположены в соответствии с схемой. Следите за правильностью ориентации диодов, транзисторов и других элементов, особенно тех, у которых есть полярность. Для надежной пайки используйте паяльник с мощностью 30-50 Вт и тонкий канифольный фитиль.
Проходите каждое соединение аккуратно, избегайте излишков олова и заусенцев, чтобы избежать коротких замыканий. Проверьте каждую пайку на наличие трещин или недопайных участков, повысив качество монтажа и стабильность работы прибора.
| Этап пайки | Рекомендации |
|---|---|
| Подготовка | Очистите плату и компоненты от пыли и канифоли. Проверьте расположение элементов согласно схеме. |
| Пайка крупных компонентов | |
| Пайка мелких деталей | Фиксируйте диоды, транзисторы, микросхемы. Обратите внимание на правильную ориентацию компонентов с полярностью. |
| Проверка соединений | Осмотрите каждую пайку под увеличением. Проверяйте наличие коротких замыканий и надежности контактов. |
| Очистка | Удалите излишки канифоли и оставшуюся флюс-пасту с помощью изопропилового спирта и мягкой щетки. |
Программирование микроконтроллера для измерения напряжения
Настройте параметры АЦП (аналогово-цифрового преобразователя) в микроконтроллере, чтобы измерение было максимально точным. Для этого установите правильное разрешение и выбор опорного напряжения.
- Для большинства микроконтроллеров используйте встроенный набор регистров для конфигурации АЦП.
- Настройте частоту тактирования АЦП, чтобы снизить шум и повысить точность.
Создайте функцию для чтения значения с АЦП, которая вызывает преобразование и возвращает цифровое значение. На языке C это может выглядеть так:
int read_ADC() { ADCSRA |= (1 << ADSC); // Запускаем преобразование while (ADCSRA & (1 << ADSC)); // Ждём окончания return ADC; // Возвращаем результат }
Обновите код так, чтобы перед каждым измерением выставлять опорное напряжение, если микроконтроллер это поддерживает, например, через регистры ADMUX.
Рассчитайте измеренное напряжение по формуле:
напряжение = (цифровое значение / максимально возможное значение) × опорное напряжение
- Настройте таймер или задержки для непрерывных измерений.
- Добавьте фильтрацию данных для устранения шумов, например, усреднение нескольких замеров.
- Обеспечьте корректное питание и подключение, чтобы избежать искажения данных.
Обратите внимание, что порядок вызова функций и настройка регистров может отличаться в зависимости от модели микроконтроллера. Внимательно изучите техническую документацию производителя и используйте примеры кода для конкретной платфомы.
Подключите дисплей к микроконтроллеру согласно выбранной схеме и настройте его параметры с помощью библиотек, например, LiquidCrystal или аналогичных. Для этого инициализируйте дисплей в коде, указав количество строк и символов, а также сконфигурируйте порты или пины, к которым он подключен.
- Обновляйте показания дисплея только при изменении сообщения, чтобы снизить нагрузку и избежать мерцания.
- Если дисплей поддерживает подсветку, настройте её яркость для комфортного чтения в различных условиях.
- Перед началом измерений очистите дисплей, вызвав команду очистки, чтобы избежать наложения данных.
- Разделяйте разные параметры специальными символами или переносами строк.
- Обеспечьте прозрачность обновлений, вызывая их только при необходимости, чтобы сохранить читаемость.
Проверка точности и калибровка устройства
Начинайте с сравнения показаний вольтметра с эталонным прибором, чье точное значение известно. Убедитесь, что источник питания стабилен и минимально влияет на результаты измерений.
Используйте измерительный мост или блок питания с регулируемым выходом, чтобы подать известное напряжение. Подключите его к вашему самодельному вольтметру и запишите показания при нескольких уровнях напряжения, например, 1 В, 5 В и 10 В.
Определите отклонение показаний от эталонных значений и зафиксируйте их. Если погрешность превышает допустимый диапазон (например, 1-2%), приступайте к калибровке.
Для калибровки можно добавить к схемі программный или аппаратный корректирующий блок, который будет поправлять отображаемое значение. Для этого внесите корректив в алгоритм или настройте потенциометр для точной подстройки нуля и границ шкалы.
После внесения коррекций повторите проверку. Убедитесь, что после корректировки показания совпадают с эталоном в пределах допуска. Регулярную проверку проводите каждые несколько месяцев или при заметных изменениях в показаниях.
Подключение к источнику питания и окончательная сборка корпуса
Подключите блок питания к разъему питания на плате, убедившись, что полярность соблюдена: красный провод – плюс, черный – минус. Используйте кабель с достаточной длиной для комфортной сборки внутри корпуса без натяжения. После проверки правильности подключения зафиксируйте блок питания рядом с платой с помощью винтов или клея, чтобы минимизировать риск случайного отключения.
Перед окончательной сборкой убедитесь, что измерительные провода подключены правильно: красный – к точке измерения, черный – к земле или минусу питания. Проверьте фиксацию всех соединений, чтобы избежать расшатанных контактов. Используйте термоусадочные трубки или изоленту для защиты соединений и предотвращения коротких замыканий.
Очистите поверхность корпуса от пыли и загрязнений, подготовьте боковую панель или крышку. Поместите плату с компонентами внутрь корпуса так, чтобы дисплей был легко читаем, а кнопки – доступны для пользователя. Зафиксируйте плату винтами или шурупами, избегая чрезмерного затяжения, чтобы не повредить плату.
При необходимости проведите финальную проверку соединений: убедитесь в отсутствии коротких замыканий и неправильных подключений. После этого установите нижнюю панель или крышку, плотно зафиксируйте все винты и убедитесь, что корпус надежно закрыт. Это защитит электронные компоненты от повреждений и внешних воздействий.
