Что важно знать о USB HID? Это набор спецификаций, определяющих, как устройства идентифицируют себя и взаимодействуют с компьютером. Сюда входят отчетные структуры, способы передачи команд и данные, а также стандарты для разных типов устройств – от игровых контроллеров до специальных сенсоров. Обеспечивая стандартный интерфейс, протокол облегчает создание устройств с высокой совместимостью.
Обзор устройств USB HID: особенности и возможности
Подключайте к компьютеру разнообразные устройства, которые используют протокол USB HID для передачи данных. К ним относятся клавиатуры, мыши, геймпады и даже сложные мультимедийные контроллеры. Такие устройства отличаются высокой совместимостью и не требуют установки дополнительных драйверов – операционная система распознает их автоматически.
Главная особенность USB HID – это использование стандартных интерфейсов, что облегчает разработчикам создание и интеграцию новых устройств. Они реализуют протокол, позволяющий обмениваться командными сигналами и данными без необходимости писать узконаправленный код. Это делает возможным быстрое внедрение новых решений и быстрый обмен информацией между устройством и системой.
Кроме стандартных приложений, устройства USB HID предоставляют расширенные возможности. Например, устройства с несколькими режимами работы позволяют менять тип вводимых данных или применять нестандартные функции, такие как мультимедийные клавиши или настройка уровней чувствительности. Такой гибкости достигли благодаря поддержке кастомных отчетов и разносторонних интерфейсов передачи данных.
Важным аспектом является возможность программировать устройства в рамках HID-спецификации, что дает разработчикам шанс создавать уникальные решения. Например, можно реализовать свои собственные команды для управления специализированным оборудованием, создавать интерфейсы для управления робототехникой или реализовывать необычные интерфейсы в декоративных проектах.
USB HID позволяет определить устройство как стандартное или кастомное, что влияет на его работу с различными операционными системами. Стандартные девайсы получают поддержку ‘из коробки’, а кастомные требуют разработки драйверов или использования специальных библиотек. Однако, осведомленность о особенностях позволяет выбирать наиболее подходящие решения для конкретных задач.
Обратите внимание на размеры и дизайн устройств, которые используют HID. Их компактные формы и минималистичный интерфейс делают такие девайсы универсальными для размещения в ограниченных пространствах, а функциональные кнопки и джойстики обеспечивают комфортную работу с программами любой сложности.

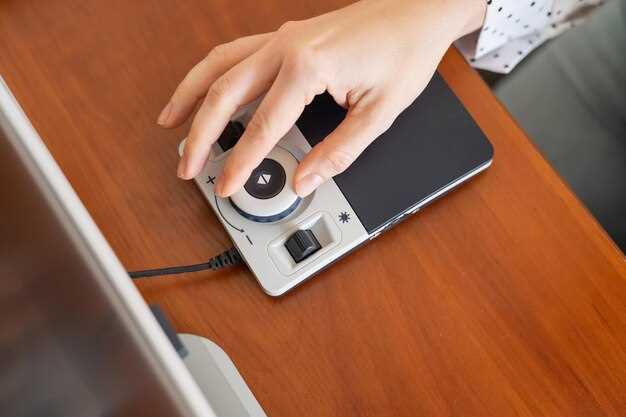

Какие устройства считаются USB HID и в чем их отличие от других периферийных устройств
USB HID включают устройства, которые используют протокол Human Interface Device для обмена данными с компьютером. Они идентифицируются системой как устройства, предназначенные для прямого взаимодействия человека с компьютером, такие как клавиатуры, мыши, игровые контроллеры, графические планшеты и разные виды джойстиков.
Главное отличие от других периферийных устройств заключается в том, что USB HID используют стандартный протокол, что упрощает их распознавание и настройку. В отличие от устройств, требующих специфических драйверов, HID обычно работают внутри стандартных драйверов ОС, что облегчает подключение и автоматическую работу без необходимости установки дополнительного программного обеспечения.
| Тип устройства | Примеры | Особенности |
|---|---|---|
| USB HID | Клавиатуры, мыши, геймпады, графические планшеты | Используют стандартный протокол, работают без дополнительных драйверов, обеспечивают быстрый обмен данными |
| Инші USB-устройства | Принтеры, сканеры, камеры, внешние диски | Требуют специализированных драйверов, используют разные протоколы обмена |
В целом, USB HID специализируются на вводных устройствах, ориентированных на взаимодействие человека с системой. Их преимущество заключается в стандартизации и простоте использования, что делает их более универсальными по сравнению с другими периферийными устройствами. Выбирая устройство типа HID, можно рассчитывать на быструю совместную работу без необходимости сложных настроек или обновлений драйверов.
Стандартные примеры HID-устройств: мыши, клавиатуры, геймпады
При разработке и интеграции устройств Human Interface Device самое распространенное решение – использовать стандартные профили HID. Это существенно упрощает работу и обеспечивает совместимость с большинством операционных систем без необходимости писать драйверы с нуля.
Для мыши обычно используются интерфейсы, передающие координаты перемещений и информацию о нажатиях кнопок. Такие устройства часто используют отчеты с полями: X и Y – делtas движения, а также биты для каждой кнопки. Это позволяет реализовать как простое перемещение курсора, так и мультитач-функции или дополнительную кнопку.
Клавиатуры могут передавать информацию о нажатиях отдельных клавиш через стандартный протокол. Для этого используются специальное HID-отчеты с битовыми масками, обозначающими активированные клавиши. В большинстве случаев достаточно использовать существующие профили, что упрощает работу с внешним программным обеспечением и операционной системой.
Геймпады и игровые контроллеры чаще всего создают с помощью профилей, предусматривающих кнопку, джойстики и рычаги. Они используют массивы данных, включающие положения джойстиков (обычно – значения в диапазоне 0–255 или ±127), а также состояния кнопок. Такие устройства позволяют реализовать сложное управление в играх, сохраняя при этом совместимость с стандартными драйверами.
| Тип устройства | Основные структуры данных | Тип передаваемой информации |
|---|---|---|
| Мышь | Отчет включает координаты движения (X, Y), и состояние кнопок | Смещение курсора и нажатия |
| Клавиатура | Маска битов для клавиш, индексированные коды | Нажатия и отпускания определённых клавиш |
| Геймпад | Положения джойстиков, состояния кнопок | Управление движением и командами игре |
Возможности расширения: создание собственных HID-устройств для специальных задач
Для создания собственных HID-устройств начните с разработки уникальной схемы передачи данных, определите список команд и структур данных, чтобы устройство могло точно передавать нужные параметры. Используйте микроконтроллеры, такие как Arduino или Raspberry Pi, совместимые с USB, и настройте их для эмуляции HID-устройств путем программирования соответствующих драйверов или конфигурационных файлов.
Создайте кастомные HID-отчеты, которые конкретно соответствуют вашим задачам. Например, для управления промышленным оборудованием разработайте отчеты с двоичными командами, для музыкальных контроллеров – с сенсорными данными или MIDI-запросами. Используйте стандартные HID-спецификации для совместимости с основной ОС и избегайте необходимости писать драйверы вручную.
Определите интерфейс взаимодействия так, чтобы устройство реагировало на внешние сигналы и могло передавать конкретные инструкции. Встроите поддержку различных протоколов или дополнительных функций, например, шифрование данных или каллибровку сигнала для повышения надежности передачи.
Рассмотрите возможность внедрения режима программирования, чтобы ваше устройство можно было легко модифицировать без его полного перепрограммирования. Используйте USB-отладочные интерфейсы для тестирования и оценки работоспособности созданного устройства во время разработки.
Как передаются данные по протоколу USB HID: структура и форматы
За передачу данных в протоколе USB HID отвечает структура отчетов (reports), которые формируют каналы связи между устройством и компьютером. Эти отчеты задают последовательность байт, каждый из которых несет конкретную информацию о состоянии устройства или его действиях.
Основная единица – отчет (report), который может иметь фиксированный или переменный размер. В большинстве случаев устройство отправляет или получает отчеты фиксированного размера, что значительно упрощает обработку данных.
Структура отчета обычно включает:
- Заголовочный байт: указывает тип отчета и его идентификатор. В большинстве случаев используется один байт, который помогает различать разные виды сообщений.
- Данные: основной блок, содержащий информацию о состоянии устройства. Он может включать такие поля, как положение курсора, состояние кнопок, движение, нажатия и другие параметры.
- Контрольные байты: иногда добавляются для проверки целостности данных или для синхронизации. Их наличие зависит от реализации конкретного устройства.
Форматы отчетов могут быть разными, но зачастую используют так называемые битовые маски и флаги:
- Битовые маски: позволяют компактно кодировать состояние нескольких элементов (например, 8 кнопок, где каждый бит представляет кнопку – нажат или отпущена).
- Области данных: в пределах отчета определены участки для конкретных данных. Например, байты 2-3 могут нести координаты, байт 4 – статус мыши и т.д.
Для обмена эти данные переводятся в байтовый массив по определенной схеме, которая согласована между устройством и драйвером. В большинстве случаев разработчики используют заранее заданные таблицы или структуры, подробно описывающие, какой байт за что отвечает.
Протокол USB HID предусматривает возможность использования так называемых ‘отчетов-ссылок’ (report IDs), которые позволяют нескольким типам отчетов одновременно отправляться через один канал. Возможности таких отчетов расширяют гибкость взаимодействия и позволяют минимизировать затраты трафика при передаче различных данных.
Обработка форматов требует точного соблюдения шаблонов данных, поскольку неправильное понимание структуры может привести к некорректной работе или ошибкам интерпретации состояния устройства.
Типы интерфейсов HID: стандартные и пользовательские
Выбирайте между стандартными и пользовательскими интерфейсами в зависимости от задач. Стандартные HID-устройства используют заранее определенные протоколы, что обеспечивает простую интеграцию и совместимость с большинством ОС. Например, мыши, клавиатуры и игровые контроллеры чаще всего соответствуют стандартам, что позволяет подключать их без дополнительных драйверов.
Если требуется расширенная функциональность или уникальные входы и команды, создайте пользовательский интерфейс. Это дает возможность определить собственные отчеты, структуры данных и команды, которые не входят в стандартный набор. Для этого потребуется разработка соответствующего дескриптора HID, который сообщает системе о специфике устройства.
Стандартные интерфейсы предпочтительны для массовых устройств, где важна совместимость и быстрота внедрения. В то время как пользовательские больше подходят для специальных решений, где критична уникальность или дополнительные функции. Важно оценить задачу и планируемую взаимодействие, чтобы выбрать подходящий тип питания дом.
При использовании пользовательских интерфейсов рекомендуется крутить тестирование и отладку дескрипторов, чтобы исключить ошибки и обеспечить стабильную работу устройства. Также стоит помнить, что разработка собственных протоколов требует знаний о структуре HID-отчетов и программирования на низком уровне.
Практическое использование и разработка устройств Human Interface Device
Создавайте собственные HID-устройства для взаимодействия с компьютерами с помощью микроконтроллеров, таких как Arduino или Raspberry Pi. Например, соедините клавиатурный модуль с кнопками, чтобы управлять программами или выполнять автоматические задачи. Используйте стандартный протокол USB HID, что позволяет системе распознавать устройство как обычную клавиатуру или мышь без дополнительного драйвера.
Проектируйте свои HID-устройства с учетом необходимости передачи конкретных команд и данных. Для этого в коде реализуйте отправку HID-отчётов с правильной структурой: учитывайте размеры и порядок байтов, чтобы командные значения воспринимались корректно системой. В Arduino используйте библиотеку HID-Project, которая упрощает отправку различных видов отчетов, начиная от кликов мыши до сложных контроллеров.
Обеспечьте надежное питание и подключение. Для компактных устройств подойдет питание через USB-контакт или внешний аккумулятор. Разместите компоненты так, чтобы они не создавали помех и имели минимальную задержку передачи данных. В случае использования нестандартных сенсоров или кнопок применяйте протоколы передачи, нейтральные по отношению к USB, для стабильной работы.
Проведите тестирование устройства внутри различных программных сред: откройте редактор текстов, браузеры, игровые платформы и убедитесь, что все команды распознаются правильно. В случае необходимости настройте драйверы или используйте стандартные средства ОС для определения HID-устройств. Это гарантирует универсальную совместимость и возможность дальнейшего масштабирования.
При разработке учитывайте особенности встроенного микроконтроллера: скорость работы, объем памяти, наличие USB-порта. Для более сложных решений внедряйте расширенные функции, такие как мультитач или обратная связь через вибрацию. Используйте доступные средства отладочного программного обеспечения и логирования данных для быстрого выявления ошибок и оптимизации работы устройства.
Настройка драйверов и программного обеспечения для HID-устройств
Начинайте с установки последних драйверов, предоставленных производителем устройства. Это гарантирует совместимость и поддержку всех функций HID-устройства. После подключения устройства операционная система автоматически ищет подходящий драйвер, но для более стабильной работы рекомендуется скачать драйвер с официального сайта и выполнить его установку вручную.
Для обновления драйверов используйте менеджер устройств Windows. Раскройте раздел ‘Устройства и принтеры’, найдите ваше HID-устройство, нажмите правой кнопкой и выберите «Обновить драйвер». Следуйте инструкции мастера, указывая на скачанный файл или автоматически позволяя системе определить подходящую версию.
Если стандартных драйверов недостаточно, воспользуйтесь сторонним программным обеспечением. Например, программы типа Zadig позволяют переустановить или заменить драйвер на более совместимый или специально настроенный вариант. Это особенно полезно для проектов, требующих нестандартных функций или высокой точности передачи данных.
В контексте разработки или программной интеграции убедитесь, что используете библиотеки или SDK, совместимые с вашей операционной системой. Многие HID-устройства поставляются с программными пакетами, которые обеспечивают удобные интерфейсы для работы и настройки различных аспектов взаимодействия с устройством.
Настройка программного обеспечения включает в себя также конфигурацию параметров обмена данными, например, скорость передачи, режимы работы или условия срабатывания. Эти параметры чаще всего задаются через специализированные настройки драйвера или программных библиотек, что повышает эффективность взаимодействия с устройством и снижает вероятность ошибок.
Создание собственного HID-устройства: аппаратные аспекты и схемотехника
Подключите микроконтроллер с поддержкой USB и встроенной функцией эмуляции HID-устройства, например, микроконтроллеры серии ATmega (например, ATmega32U4) или ARM Cortex-M с USB-функционалом.
Выберите подходящую плату (например, Arduino Leonardo или Pro Micro), которая уже реализует поддержку HID-протокола, или создайте схему на базе микроконтроллера с индивидуальной схемой питания и USB-интерфейсом.
Обеспечьте стабильное питание схемы: используйте стабилизатор напряжения 5 В или 3,3 В, в зависимости от используемой микросхемы, избегайте шумов, повышающих шумы и помехи в USB-линии.
Запроектируйте USB-интерфейс согласно спецификации USB 2.0, обеспечив правильное соединение линий D+ и D-. Используйте короткие проводники, избегайте перекрестных соединений и высокочастотных помех.
Настройте схемотехнику для считывания внешних кнопок, сенсоров, энкодеров или других устройств ввода. Для этого подключите к GPIO-пинам микроконтроллера резисторы подтяжки (обычно 10 кОм) к питанию и используйте входы с возможностью прерываний или опроса.
Добавьте элементы защиты, такие как диоды Шоттки на линиях USB для предотвращения обратных токов и ограничения по току для питания плат. Не забудьте про фильтры и электролитические конденсаторы на входе питания для стабилизации уровня питания.
При разработке схемы держите в уме минимизацию паразитных индуктивностей и емкостей, которые могут ухудшить сигналы USB и создавать сбои. Соблюдайте правила укладки проводников и избегайте параллельных линий с высокочастотным сигналом.
Для программирования микроконтроллера используйте подходящее программное обеспечение и USB-стек, настройте descriptor-структуры для определения HID-устройства, его отчетных структур и способов взаимодействия с ПК.
Обработка данных с HID-устройств в операционной системе: API и библиотеки
Для реализации обработки данных с HID-устройств в Windows используйте интерфейс Windows.Devices.HumanInterfaceDevice API. Он предлагает классы и методы для открытия устройств, чтения и отправки данных, что позволяет взаимодействовать с такими устройствами через стандартные функции ОС.
На платформе Linux подключение происходит через интерфейсы libusb или hidraw. Библиотека libusb обеспечивает низкоуровневый контроль, позволяя писать собственные драйверы и драйверные модули для специфичных устройств. Библиотека hidraw работает на уровне драйверов ядра Kernel, предоставляя доступ к данным HID-устройств без необходимости создания полноценного драйвера.
macOS использует IOKit, предоставляющую API для обнаружения и управления HID-устройствами. Через этот интерфейс можно получать события устройств, считывать и отправлять отчёты, а также реализовывать собственные модели работы с данными.
Для кроссплатформенной разработки подойдут библиотеки, такие как HIDAPI, которая реализована на C и поддерживает Windows, Linux и macOS. Она обеспечивает единый интерфейс для обнаружения устройств по их идентификаторам, открытия каналов связи, чтения/записи данных и закрытия соединений.
При выборе библиотеки или API важно учитывать особенности системы, тип устройства и типы данных, которые нужно обрабатывать. Для устройств с особыми требованиями к задержкам или пропускной способности предпочтительно использовать низкоуровневые подходы, например, libusb или HIDAPI.
Создавайте собственные программы, пользуясь следующей структурой действий:
- Обнаружение устройства по VID и PID или через параметры интерфейса.
- Открытие соединения с устройством через выбранный API или библиотеку.
- Настройка конфигурационных параметров, если это необходимо (например, режим работы устройства).
- Постоянное чтение входных данных из устройства, реагирование на события или отправка команд.
- Обработка полученных данных в режиме реального времени или по необходимости.
- Закрытие соединения и освобождение ресурсов в конце работы.
Разработка кастомных HID-устройств для специфических задач: советы и инструменты
Начинайте с определения точных функций устройства и его интерфейса, чтобы не перепроектировать весь проект спустя несколько итераций. Используйте стандартные USB-идентификаторы (Vendor ID и Product ID), чтобы избежать конфликтов и упростить взаимодействие с операционной системой.
Обратите внимание на протокол описания HID — его можно адаптировать под нужды проекта, создавая уникальные отчеты (reports). Для этого используйте спецификацию HID Report Descriptor, которая задает структуру данных, передаваемых устройством. Чем проще отчет, тем легче обеспечить его совместимость и надежность.
Для ускорения разработки выбирайте инструменты вроде HID Descriptor Tool или USB Descriptor Generator, которые помогают визуализировать и тестировать описание отчетов. Эти средства позволяют сразу увидеть, как устройство передает данные, и корректировать структуру по мере необходимости.
Разрабатывайте прошивки, которые строго следят за размером и форматом передаваемых отчетов. Обращайте внимание на параметры, такие как тайминг и буферизация, чтобы избежать сбоев или пропусков данных. Используйте отладочные средства, такие как hidlist или USBHIDAPI, для мониторинга обмена.
Для работы с Windows и Linux используйте библиотеки типа libusb или hidapi, которые позволяют реализовать поддержку устройств без необходимости писать драйверы с нуля. В случае Windows, можно рассматривать использование WinUSB или разработку собственных драйверов с помощью WDK, если проект требует особых возможностей.
Когда устройство готово, проведите тщательное тестирование с разными операционными системами и программным обеспечением, чтобы подтвердить стабильность и совместимость. В случае ошибок, разбирайтесь с конфигурацией отчетов и настройками HID- describer, чтобы быстро исправлять возможные несогласованности.
Обратите внимание, что создание кастомных HID-устройств требует постоянного балансирования между сложностью описания и удобством использования. Чем яснее и проще структура отчетов, тем легче обеспечивать надежное взаимодействие с целевым ПО и оборудованием.
