В прошлые годы радиола с ламповыми усилителями была обязательным атрибутом каждой квартиры. Ее ценили и хранили как семейную реликвию, передавая по наследству из поколения в поколение. У меня сохранилась классическая радиола «Рекорд-311», которая была подарена моим родителям по случаю моего рождения. В детстве я с трепетом проводил время с этим аппаратом, особенно после уроков и в вечерние часы: с интересом исследовал ее настройки и ловил на коротких волнах радиосигналы.
На сегодняшний день подобная радиола все еще в рабочем состоянии, однако используется лишь как приемник коротких волн. Коллекция виниловых пластинок практически исчерпана, а те, что остались, я стараюсь не повредить случайным царапинами.
Идея состояла в том, чтобы сохранить аутентичный образ этого антикварного предмета, одновременно внедрив современные технологии. Поэтому было принято решение адаптировать радиолу к современным условиям, не нарушая ее исторической ценности.
Классическая радиола «Рекорд-311» способна работать с магнитофонной приставкой благодаря предусмотренному режиму «магнитофон» и специальному трехконтактному разъему для ее подключения. В этом разъеме первый контакт служит входом, второй — заземлением, а третий — для вывода сигнала на запись.
Места для разъема на задней панели радиолы были аккуратно оборудованы с помощью тонких проволочек, после чего туда была установлена миниатюрная плата модуля «Bluetooth audio». Питание этого модуля я подключил через выпрямитель и стабилизатор питания, взятые от накальной обмотки трансформатора. Такой подход не оказал влияния на внешний облик и работу радиолы, поскольку вмешательство в ее схему было минимальным и легко устранимым. В результате я получил возможность слушать аудиотреки со смартфона, наслаждаясь насыщенным ламповым звучанием — хотя и в моно, но очень уютном и теплым.

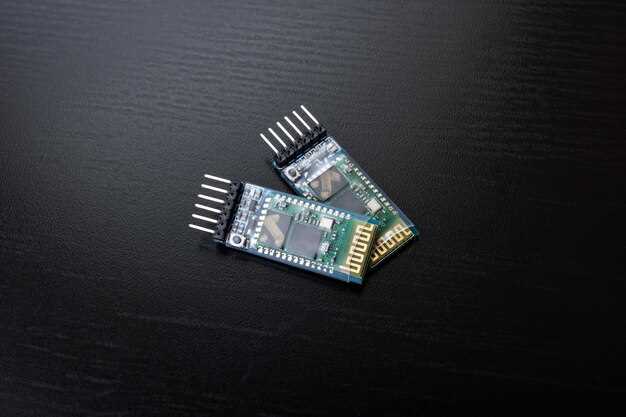

Китайские производители предложили недорогой модуль «Bluetooth audio», выполненный в виде компактной печатной платы с габаритами 30×30 мм. Он оснащен разъемом USB, гнездом для подключения наушников, а также площадками для подачи питания и вывода низкочастотного стереосигнала. В состав приобретенного мной устройства входит модель XY-BT-MINI — квадратная плата, на которой расположены два разъема, один — USB, другой — для наушников, а также соединительные площадки для подачи питания и выхода аудиосигнала.
Несмотря на наличие USB-разъема, данный модуль не функционирует как полноценный MP3-плеер с USB-флешками; скорее всего, он предназначен исключительно для подачи питания, например, от блока, предназначенного для зарядки мобильных устройств. Также есть специальные площадки для питания, при этом напряжение питания должно находиться в диапазоне от 3,7 до 5,5 В.
Дополнительные советы по подключению и использованию модуля XY-BT-Mini
1. Перед подключением убедитесь, что напряжение питания модуля соответствует требуемому диапазону (от 3,7 до 5,5 В). Лучше использовать стабилизированный источник питания для предотвращения возможных повреждений.
2. Для минимизации помех и улучшения качества звука рекомендуется подключать выход низкочастотного сигнала модуля непосредственно к входу радиолы, минуя дополнительные цепи. Можно использовать кабель с разъемами RCA или мини-джек — в зависимости от разъемов вашего радиоприемника.
3. Важно правильно расположить антенну Bluetooth для обеспечения устойчивого соединения. Иногда помогает использование внешней антенны или изменение положения модуля внутри корпуса радиолы.
4. Для удобства можно сделать скрытую кнопку включения или переключатель питания модуля, чтобы избежать постоянного подключения питания или искажения внешнего вида радиолы.
5. В случае необходимости, при неправильной работе модуля или ухудшении сигнала, попробуйте поэкспериментировать с различными положениями устройства и кабелями, а также убедитесь, что источник питания подает стабильное напряжение.
6. Не забудьте об обеспечении электробезопасности — все соединения должны быть хорошо изолированы, а монтаж — выполнен аккуратно, чтобы исключить короткие замыкания или повреждения оборудования.
Обобщая, интеграция Bluetooth-модуля XY-BT-Mini — отличный способ сделать старую радиолу более универсальной и современно звучащей, сохраняя при этом ее уникальный антикварный стиль и тепло лампового звука.
Схема подключения
Рис. 1. Подключение модуля Bluetooth XY-BT-Mini к старой радиоле.
Схема подключения представлена на схеме выше. Резисторы R1 и R2 формируют простейший стерео-сумматор, который суммирует оба канал — левый и правый — в монофонический сигнал.
Данный сигнал подается через разъем для магнитофонной приставки, расположенный сзади радиолы и предназначенный для подключения внешних источников.
Детали и налаживание
Питание системы осуществляется от накальной цепи, где напряжение равно -6,3V.
При поиске Bluetooth-устройств данное устройство отображается под именем «XY-ВТ». После обнаружения следует выбрать пункт «Соединение» и выполнить сопряжение.
